2021/07/08光子集成回路所带来的光学变革 vol.2 by VLC Photonics

继上周提供的由我们集团子公司VLC光学VLC Photonics发布的有关“光子集成回路的光学系统变革”的第一篇。
本周，我们会继续就基本材料的特性，可集成的光学机能及如何集成等内容进行进一步的深入介绍。
内容涉及光子集成相关的市场，技术概要，以及今后市场展望，希望您能够感兴趣。

VLC Photonics Whitepaper v2.2 June, 2021

光子集成回路所带来的光学变革 vol.2

摘要

光子技术实现了涵盖光通信，生物医疗诊断装置，以及精密光纤传感器，等一系列光的应用。
与此同时，各种用途所需的光学部件往往很占空间并且价格昂贵。尤其是涉及到和电子部品组合使用的时候，更需要精密的组装。为了解决此类问题，我们聚焦在将集成光学中嵌入一些具有光子功能的方案，从而实现简化系统组装并显著降低成本。
然而，实现芯片集成的尖端光学制造技术传统上只有极少数人负担得起。
但是，通用光子集成已被证明是一种非常有趣的技术，为广泛的应用和市场提供了经济高效和高性能的小型化设计。

在上篇中，我们介绍了回顾了光子集成技术的发展前景和背景。
本次，我们会聚焦于光子集成技术中，如何利用各基板材料特性进行光子集成。
同时，通过对比ASPIC与微光学组装和通用集成，对ASPIC的优点进行介绍。

主要光子集成技术

概述
在ASPIC的设计和制造中，可以根据用途选择各种各样的基板材料和技术。
现在，广泛使用的材料及技术如下：

• 硅光子学：绝缘硅^*1（220 nm和3μm SOI）和硅基二氧化硅^*2（SiO2，也称为PLC）和氮化硅^*3（SiN和TriPleX）
• III-V光子学：磷化铟^*4（InP）、砷化镓（GaAs）及其衍生物。
• 铌酸锂^*5（LiNbO3）以及其他材料。

特性

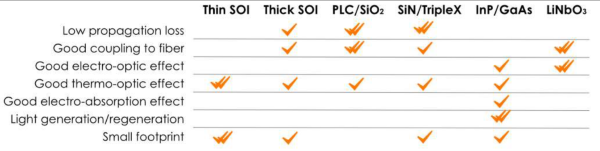

这些材料各有优势和局限性，主要特性介绍如下：

根据这些特性，可以决定按照哪些光学素子的实用方法进行集成可以发挥最高性能

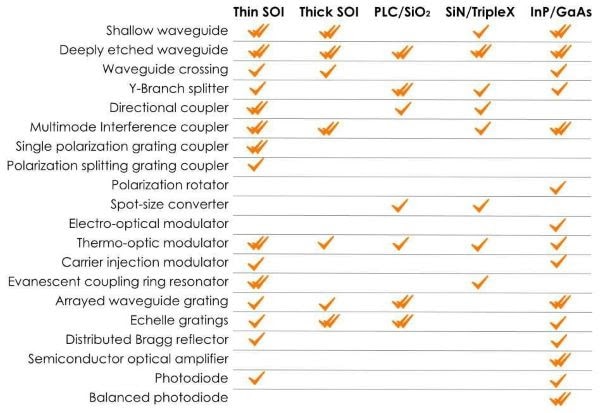

下面表示一般的集成机能和被认为是适配这些机能的基板材料：

是怎么进行集成的？

单片集成与微小光学组装
前面描述的技术只使用单一材料芯片制造完整的光学器件，即单片集成。这比目前在微型光子系统中进行部品组装的技术相比更进一步。
通过把所有的光学性能和部品整合在基板上，从而简易化复杂的组装，对焦，封装测试等工序。
此外，在单个封装中超过20-30个光学元件时，这是衡量系统复杂性的唯一方法。
然后，选择集成材料将确定技术平台的功能和设计规则，使其中一些更适合某些应用程序
因此，这是整合过程的关键步骤，需要仔细评估^*6-7。

特殊集成与通用集成
ASPIC 多年来一直采用“专业集成”的生产模式，这种模式侧重于单一光学元件，而不是针对完整的光学系统。该模式基于特定光学元件，零件的特定需求和和市场，例如通信用激光器、光电二极管或功率分配器，调制器等。
对于这些光学元件的制造，我们通过新设制造设施，调整制造过程等方法，从而实现最佳性能。但是现在的一个状况是：由于前期需要巨大的投入，这种模型需要每个月生产数十万台才能盈利。
另一方面，通用集成则是聚焦于应用，而非一个个光学元件，与仅为单个设备开发的特殊制造流程相比，在通用集成的制造流程中，会使用提前开发好的多个固定模块流程(构成ASPIC的要素，光学素子)。

在通用集成制造过程中使用事先为通用制造过程开发的多个构建块（构成ASPIC的构成要素、光学元件）。通过组合这些，可以产生集成了多个光学功能的设备。
这个模型可以让很多用户共享制造过程和成本，所以ASPIC的生产和销售不一定需要庞大。
此外，根据需要，可以将通用的制造过程进行规模化，转移到大量生产中。因此，通用集成模型可以通过低投资实现定制ASPIC的设计，不需要巨大的R&D投资，就可以开拓集成光学领域。

参考

*1

W. Bogaerts et Al., "Silicon nanophotonic waveguides and their applications,” Proc. SPIE 7134, Nov 2008.

*2

C.R. Doerr and K. Okamoto, "Advances in Silica Planar Lightwave Circuits," in Journal of Lightwave Technology, Vol. 24(12), pp. 4763-4789, December, 2006.

*3

F. Morichetti et Al., "Box-Shaped Dielectric Waveguides: A New Concept in Integrated Optics?," in Journal of Lightwave Technology, Vol. 25(9), pp. 2579-2589, September, 2007.

*4

R. Nagarajan et Al., "InP Photonic Integrated Circuits," IEEE Journal of selected topics in quantum electronics, Vol. 16(5), Sept 2010.

*5

W. Sohler et Al., "Integrated Optical Devices in Lithium Niobate," in Optics & Photonics News, Vol. 19(1), pp. 24-31, 2008.

*6

D. Liang and J.E. Bowers, "Photonic integration: Si or InP substrates?," in Electronics Letters, Vol. 45(12), pp. 578-581, June, 2009.

*7

G.A. Vawter, "Defining capabilities of Si and InP photonics," Proc. of IEEE AVFOP conference, 2010.

法律免责声明
This white paper, © by VLC Photonics S.L. intends to facilitate the knowledge of the trademark, its activities and services. Consequently, VLC Photonics S.L. reserve all rights, especially the rights of reproduction, distribution, communication to the public and transformation.
VLC Photonics S.L. is not responsible for any consequences or damages that may arrive from the use of any of the information contained within this document or its references.
The conditions for the partial reproduction of elements in this white paper are:

• That VLC Photonics S.L. is cited specifically as the source of the information or material.
• That the information and content is cited solely on the basis that it is used for information purposes only and not for commercial gain or any other distinct use that is not private or individual.
• That no content contained in this white paper is modified in whatever form.
• That no image available on this white paper shall be used, copied or distributed separately from the accompanying text or other content that accompanies it.
• That it is communicated in writing and in an irrefutable manner to VLC Photonics S.L. and, that certified authorization is obtained from the company for the stated reproduction.

VLC Photonics whitepaperMiniaturize your optical system into a photonic integrated circuit

在下一期中，将解释"主要集成技术"和"如何实现集成"。
