今回は、アルプスアルパイン株式会社製、ミラー付きレンズアレイのご紹介をさせて下さい。
アルプスアルパイン(株)電子部品業務部1グループでレンズの製品企画など担当しています池と申します。

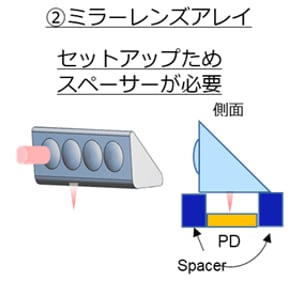

ミラー付き4連レンズアレイは通常のレンズアレイに90度反射ミラーを一体化した製品になり、既存のレンズアレイ+反射ミラーを用いた場合に比較して製造工程を削減出来る事がメリットになります。
現在、標準品としてレンズピッチ750μm、焦点距離1.5mm(機種名FLHL2SE14A)を量産しておりますが、ニーズがあればカスタム対応も可能です。
チャンネル数、レンズ間ピッチは250μmまで対応します。
本製品は主にROSA(Receiver Optical SubAssembly)に使用されますが、受光部(PD)からの反射対策のため、PDへの入射角は90度から若干シフトさせております。
