電磁波吸収シート

電磁波吸収シート

設計者の皆様に、高周波(5G)の電界ノイズの解決策をご紹介します!

特長

広帯域

2GHz以上の電界ノイズを特に強く抑制 高周波(5G)の電界ノイズを抑制 2.4GHz以上 吸収率 97%以上(代表値)

薄い・柔らかい

厚み50μm 凹凸面等、貼り付け部分が限定されません

非磁性

抵抗損失によるノイズ抑制

貼付効果

電磁波吸収シート:貼付効果

提案アプリケーション

電磁波吸収メカニズム

極細繊維を有する高機能不織布

この電磁波吸収シートは、緻密で均一なポリエステル高機能不織布に特殊な金属加工を施すことで電磁波を吸収します。
繊維表面の抵抗値を綿密にコントロールし、ノイズのエネルギーを熱エネルギーに変換します。

-

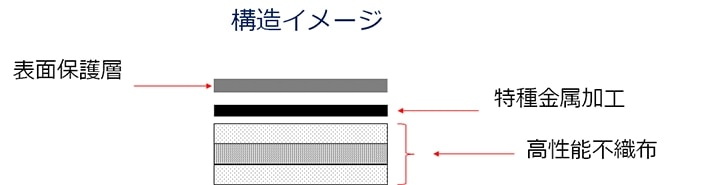

この電磁波吸収シートの基材はポリエステルの高機能不織布です。極細繊維を挟んだ緻密で均一な3層構造を有しています。

-

緻密な構造を持つ高機能不織布の表面に特殊な金属加工を施し、抵抗値をコントロールする事で、高周波ノイズ吸収効果が生じます。

抵抗損によりノイズを熱に変換

-

ノイズが電位差を産み、繊維表面に電流が生じます。
導電する際に生じる抵抗で電気エネルギーを熱エネルギーに変換します。

基本性能

基本性能
