주사전자현미경

SU3800/SU3900

광역 범위부터 미소 영역 범위까지 관찰 및 분석 가능
재료 및 제품 품질관리에 폭넓게 적용

주사전자현미경 SU3800/SU3900은 리튬이온 이차전지 생산 현장의 입고 검사부터 공정상 발생하는 이물 해석까지 폭넓은 범위에서 활용할 수 있습니다. 입자의 미세표면 형상을 평가하거나 3차원 형상을 해석하고, EDS 조성을 분석하는 등 다각적으로 해석할 수 있습니다. 각종 해석을 자동으로 수행할 수 있어 리튬이온 이차전지의 생산성 향상에 크게 공헌합니다.

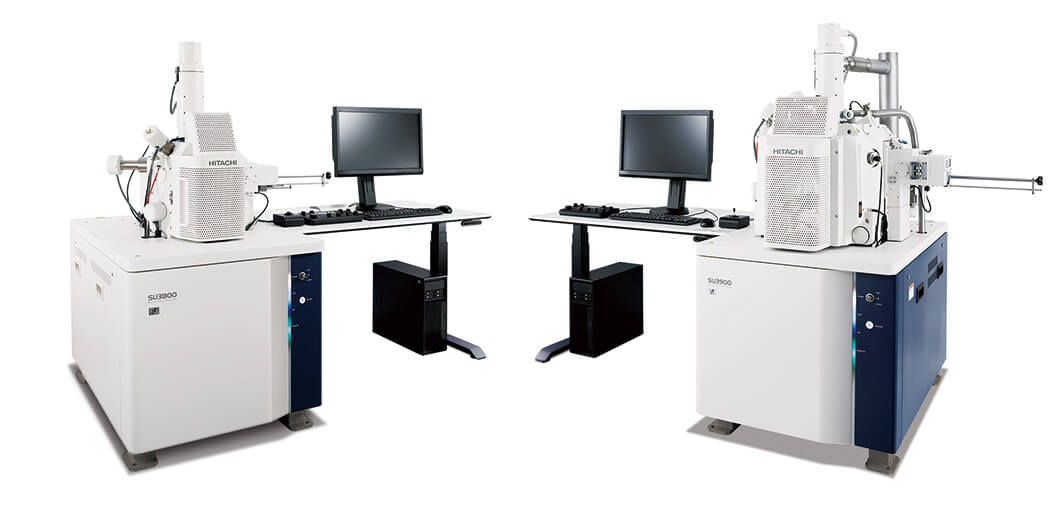

SU3800/SU3900

조작성과 확장성을 모두 갖추어 대형 시료 관찰에도 대응

SU3800/SU3900은 다목적 대형 시료실을 탑재하여 대형 시료를 해석할 수 있을 뿐만 아니라, 여러 종류의 액세서리를 탑재함으로써 양극재 등에 대해 다각적으로 평가할 수 있습니다. 또 최대 지름 200mm(SU3800), 최대 지름 300mm(SU3900)인 시료를 탑재할 수 있는 대형 시료실을 구현하여 여러 시료를 일괄적으로 해석할 수 있습니다.

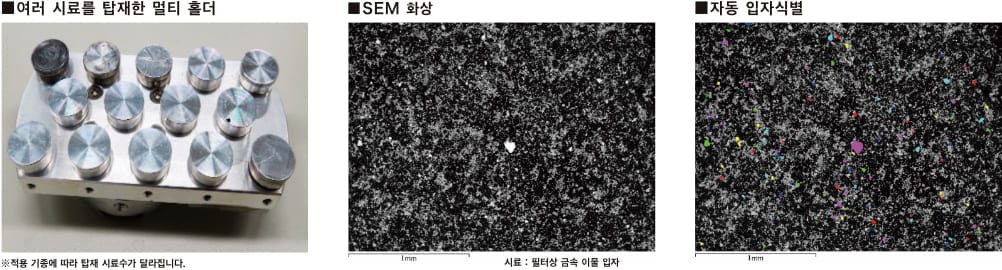

여러 시료를 탑재한 멀티 홀더 SEM 화상 자동 입자식별

주사전자현미경

FlexSEM1000Ⅱ

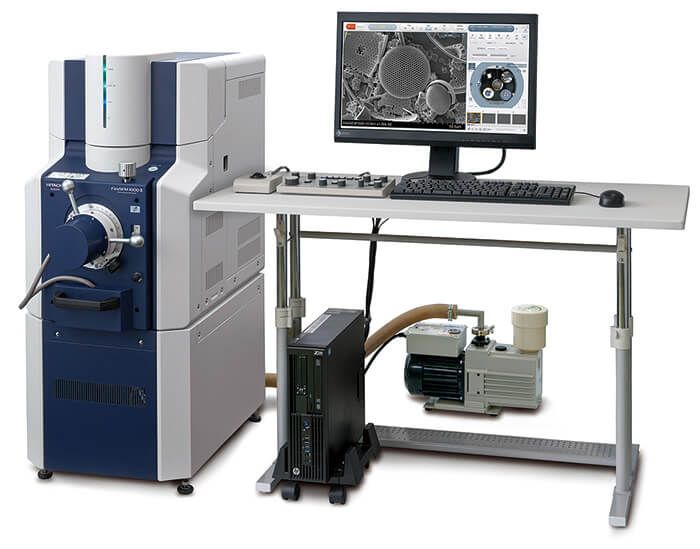

FlexSEM1000Ⅱ

고성능 기술이 집약된 콤팩트형 현미경

FlexSEM 1000Ⅱ는 리튬이온 이차전지 생산 관리에 최적화된 주사전자현미경입니다. 소형 고성능(분해능:4nm) 및 관찰 용이성을 겸비한 조작 환경을 구현하였습니다. 편의성을 추구한 유저 인터페이스는 안정적인 데이터 취득을 도와줍니다.

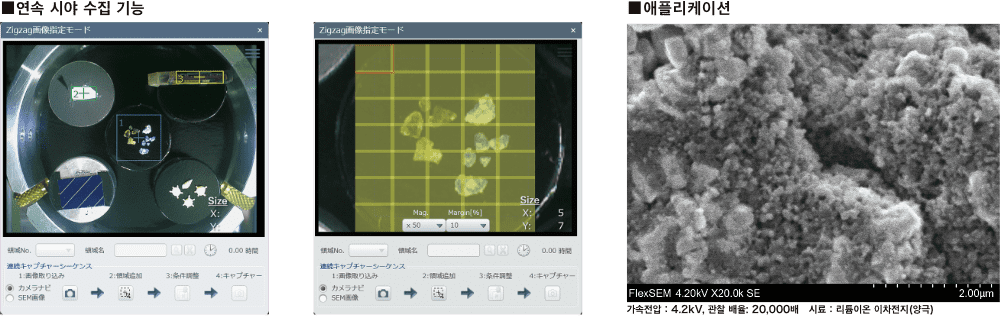

리튬이온전지 양극재·음극재의 저가속 관찰 사례

리튬이온전지 양극재·음극재의 저가속 관찰 사례

탁상형현미경 Miniscope®

TM4000PlusⅡ

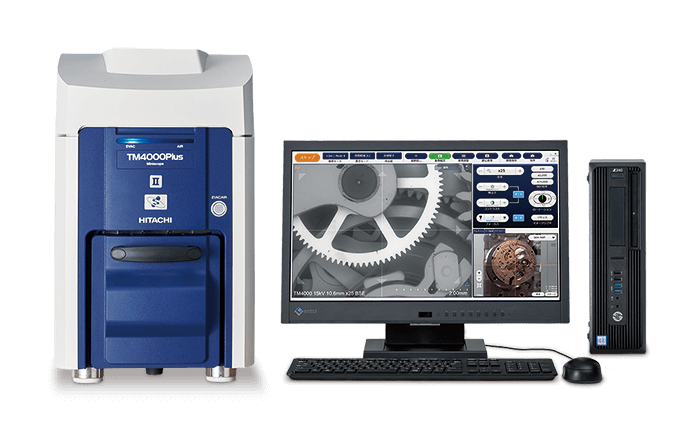

TM4000PlusⅡ

화상 관찰에 단 3분 소요

히타치하이테크는 탁상형현미경이라는 새로운 분야를 확립하였습니다. TM4000PlusⅡ는 탁상형현미경 시리즈의 최신 모델입니다. 시료의 전처리가 필요하지 않으며 탑재 후 화상을 취득하기까지 걸리는 시간은 단 3분. 형상 관찰부터 원소 분석, 리포트 작성까지 신속하게 수행할 수 있습니다. 각 공정별 리튬이온 이차전지의 품질관리에 최적화된 제품입니다.

리튬이온전지 양극 단면 구조의 관찰 사례

  • (a)에서 약 4mm 두께의 편평한 단면으로 제작되었다는 것을 알 수 있음
  • (b)에서 양극재의 단면 구조와 활물질의 형상 및 응집 상태를 확인할 수 있음
  • (c)에서 집전체는 Al이며 활물질은 Co 계열, 도전재로 사료되는 C 계열의 원소가 Co 계열의 활물질 주위를 감싸고 있다는 것을 알 수 있음

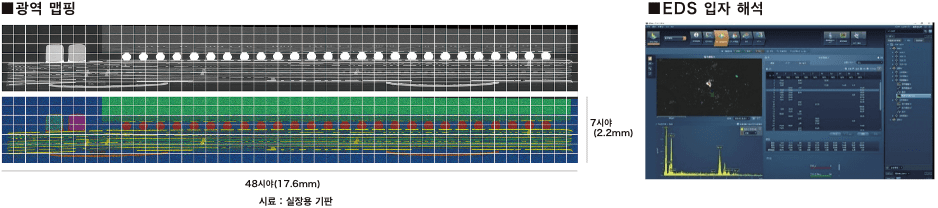

Wide area mapping, EDS particle analysis
