8. 分光光度计的结构(3)

分光光度计的零部件

光源

分光光度计的光源采用了两种类型的灯,在紫外波段测量时用重氢灯,在可见光和近红外波段测量时采用钨灯。

光源的类型和特性

类型 钨灯 重氢灯
符号 W WI D2
特性 在300 - 3,000nm范围内为连续发
射光谱
在168 - 500 nm范围内为连续发
射光谱,最高能量在250nm
处取得
波长范围 340~1100nm 185~360nm
光谱能量

分光器

分光镜的作用是从光源(白光)中提取单色光。
分光器有滤镜型、棱镜型和光栅型(衍射光栅)几种。

散射类型和特性

类型 滤镜 棱镜 光栅
(衍射光栅)
特性 可用滤镜拣选出单一
波长的光线。还可以
将滤镜与衍射光栅结
合起来使用,以将杂
散光滤出。
可对175-2,700 nm的
光谱范围进行散射。
散射程度取决于波长。
散射范围遍及所有波
长,可通过衍射光栅
获得很广的波长范
围。此外,可通过恒定
的狭缝宽度获得恒定
的光谱。
类型与材料

彩色滤光片
彩色滤光片
彩色滤光片 彩色滤光片
彩色滤光片

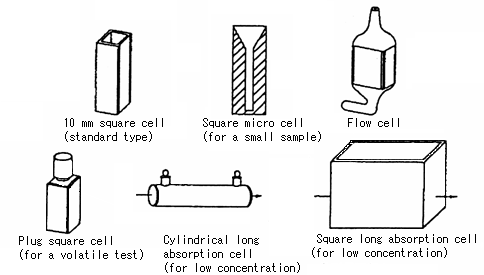

样品池

放置样品的容器被称为“池”,有两种类型的池:玻璃和石英池。由于340 nm以下的紫外波段的光线很难透过玻璃池,因而玻璃池用于340 nm以上的可见光波段的测量。
相反,虽然石英池允许紫外与可见光波段所有波长的光线通过,但考虑到其价格昂贵,主要用于紫外波段的测量。

-

检测器

检测器的作用是将样品的透射光转换为电信号。可采用光学半导体或各种类型的光电倍增管作为检测器。

光学半导体 光学半导体

在紫外到近红外波段具有高速、高敏感性和低噪音的特点。采用只对可见光波段敏感的光电池。硅光电二极管是具有代表性的一种光学半导体。

光电管与放大器(约10倍放大率)的结合,对紫外线和可见光波段均敏感,可通过调整施加的电压对敏感度进行大幅度调整。
