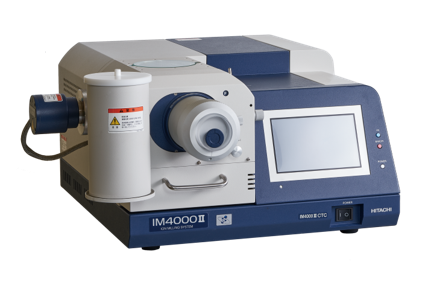

离子研磨仪 IM4000II

离子研磨仪 IM4000II

日立离子研磨仪标准机型IM4000Ⅱ能够进行截面研磨和平面研磨。还可通过低温控制及真空转移等各种选配功能,针对不同样品进行截面研磨。

特点

高效率的截面研磨

IM4000II配备截面研磨能力达到500 µm/h*1以上的高效率离子枪。因此,即使是硬质材料,也可以高效地制备出截面样品。

*1 在加速电压6 kV下,将Si片从遮挡板边缘突出100 µm并加工1小时的最大深度

-

样品:Si片(2 mm厚)
加速电压:6.0 kV
摆动角度:±30°
研磨时间:1小时

截面研磨时如果摆动的角度发生变化,加工的宽度和深度也会发生变化。下图为Si片在摆动角度为±15°下进行截面研磨后的结果。除摆动角度以外,其他条件与上述加工条件一致。通过与上面结果进行对比后,可发现加工的深度变深。
对于观察目标位于深处的样品来说,能够对样品进行更快速的截面研磨。

-

样品:Si片(2 mm厚)
加速电压:6.0 kV
摆动角度:±15°
研磨时间:1小时

复合型研磨仪

截面研磨

  • 即使是由不同硬度以及研磨速度材质所构成的复合材料,也可以通过IM4000Ⅱ制备出平滑的研磨面
  • 优化加工条件,降低因离子束所致样品的损伤
  • 可装载最大20 mm(W) × 12 mm(D) × 7 mm(H)的样品

截面研磨的主要用途

  • 金属以及复合材料、高分子材料等样品的截面制备
  • 含有裂缝和空隙等特定位置的样品截面制备
  • 多层样品的截面制备以及对样品EBSD分析的前处理
-

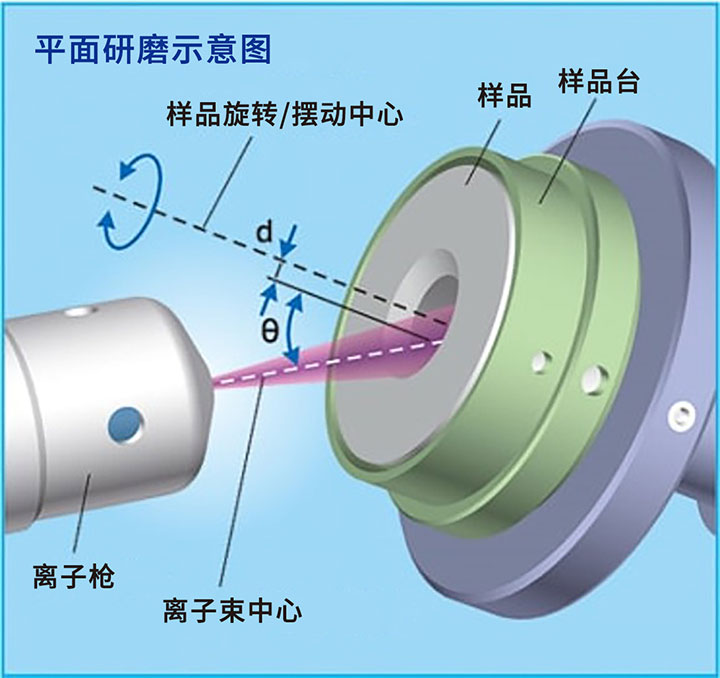

平面研磨

  • 直径约为5mm范围内的均匀加工
  • 应用领域广泛
  • 最大可装载直径50 mm × 高度25 mm的样品
  • 可选择旋转和摆动(±60度,±90度的摆动)2种加工方法

平面研磨的主要用途

  • 去除机械研磨中难以消除的细小划痕和形变
  • 去除样品表层部分
  • 消除因FIB加工所致的损伤层
-

选配项

低温控制功能*1

将液氮装入杜瓦罐中,以此作为冷却源间接冷却样品。IM4000Ⅱ配有温度调节控制功能,以防止树脂和橡胶样品过冷。

-

*1 需与主机同时订购。

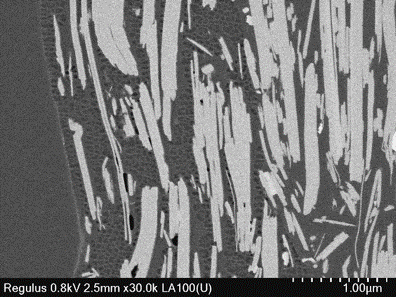

常温研磨
常温研磨

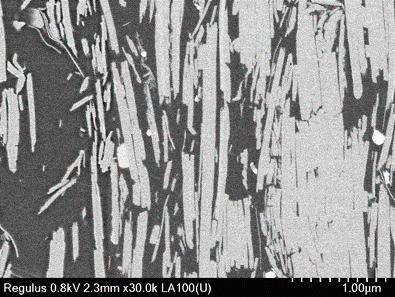

冷却研磨(-100℃)
冷却研磨(-100℃)

样品:减少塑料使用的功能性(纸质)隔离材料

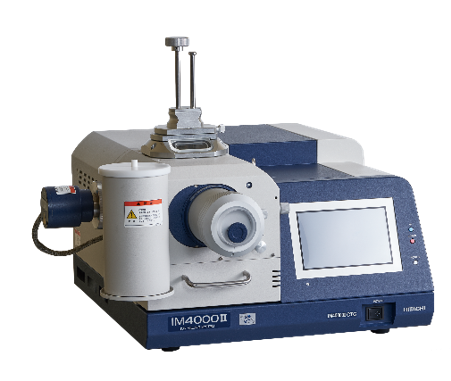

真空转移功能

离子研磨加工后的样品可以在不接触空气的状态下直接转移到SEM*1、AFM*2上。真空转移功能与低温控制功能可同时使用。(平面研磨真空转移功能不适用低温控制功能)。

真空转移功能

*1 仅支持带有真空转移交换仓的日立FE-SEM

*2 仅支持真空型日立AFM。

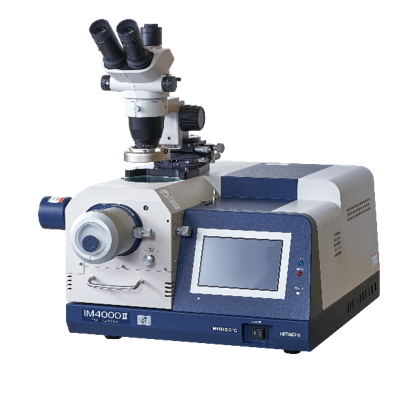

观察加工过程的体式显微镜

右图为用于观察样品加工过程的体式显微镜。搭载了CCD相机的三目型显微镜能够在显示器上进行观察。也可配置双目型体式显微镜。

察加工过程的体式显微镜

规格

主要内容
使用气体 氩气
氩气流量控制方式 质量流量控制
加速电压 0.0 ~ 6.0 kV
尺寸 616(W) × 736(D) × 312(H) mm
重量 主机53 kg+机械泵30 kg
截面研磨
最快研磨速度(Si材料) 500 µm/h*1以上
最大样品尺寸 20(W)×12(D)×7(H)mm
样品移动范围 X±7 mm、Y 0 ~+3 mm
离子束间歇加工功能
开启/关闭 时间设定范围
1秒 ~ 59分59秒
摆动角度 ±15°、±30°、±40°
广域截面研磨功能 -
平面研磨
最大加工范围 φ32 mm
最大样品尺寸 Φ50 X 25 (H) mm
样品移动范围 X 0~+5 mm
离子束间歇加工功能
开启/关闭 时间设定范围
1秒 ~ 59分59秒
旋转速度 1 rpm、25 rpm
摆动角度 ±60°、± 90°
倾斜角度 0 ~ 90°

*1 将Si片从遮挡板边缘突出100 µm并加工1小时的深度。

选配项

项目 内容
低温控制功能*2 通过液氮间接冷却样品,温度设定范围:0°C ~ -100°C
超硬遮挡板 使用时间约为标准遮挡板的2倍(不含钴)
加工过程观察用显微镜 放大倍数 15× ~ 100× 双目型、三目型(可装CCD)

*2 需与主机同时订购。冷却温度控制功能在使用时,部分功能可能使用有限。
