原子力显微镜工作站AFM5000II/RealTune® II

原子力显微镜工作站AFM5000II/RealTune® II

AFM5000Ⅱ工作站采用全新的图标用户界面,标准配备参数自动设置功能(RealTune® II),即使是刚刚接触SPM的初学者或者遇到全新的样品时,也能快速获得准确的测量数据。

* RealTune是日立高新技术公司在日本的注册商标

特点

1. RealTune® II 的参数自动设置功能

  • 独有的参数自动设置功能!
    RealTune® II可预测并调整悬臂的振动振幅、动作频率等主要参数,可以根据样品表面的形貌、扫描范围、扫描速度以及使用的悬臂的状况,高效率、高精度地调整成合适的测量条件。

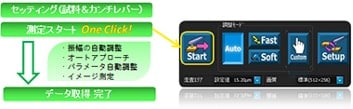

  • 通过新增加的参数自动设置功能(RealTune® II),可实现一键(One Click)测量。
    原来需要专业操作才能完成的测量,现在即便是新手也可以轻松胜任。
  • 也可用于高难度样品。

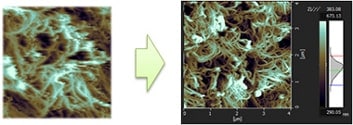

【实例1】纤维状的碳纳米管结构体(壁虎胶带)
【实例1】纤维状的碳纳米管结构体(壁虎胶带)
【样品提供:日东电工股份公司】

以往的方法这些样品需要对参数进行精细的调整,操作难度很高,并且柔软的纤维易变形产生皱痕。

新处理方法

自动设置成合适的条件,可在复杂的纤维结构不变形的情况下进行精准测量。

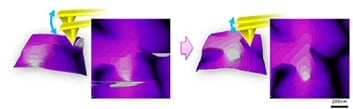

【实例2】用于有机薄膜晶体管的多结晶薄膜(并五苯多结晶薄膜)
【实例2】用于有机薄膜晶体管的多结晶薄膜(并五苯多结晶薄膜)
【样品提供:神户大学北村研究室】

以往的方法这种样品,表面容易损坏,易产生皱痕、台阶的轮廓也不明显。

新处理方法

自动设置成合适的条件,稳定地测量分子级别上的台阶结构。

従来方式と新アルゴリズムの比較画像

2. 全新的图标用户界面(Graphical Use Interface)

简单的菜单设置

  • 明了易懂的图标、严格筛选的图片信息,无论是初学者还是有经验的操作员,都能够轻松掌控!
  • 可通过选项卡在测量及分析之间相互切换,画面简洁明了。

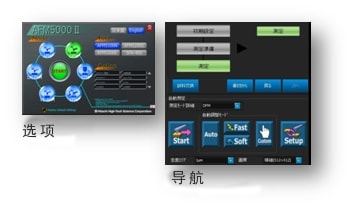

选项、导航
测量画面、分析画面

3. 3D覆盖功能

能够将样品形貌及物理特性叠加显示,并能构画出3D画面,可以通过视觉感受表示样品的物理特性。

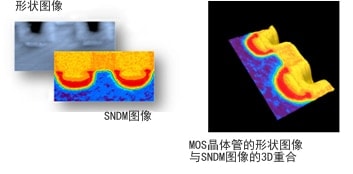

MOS晶体管的形状图像与SNDM图像的3D重合

4. 凹凸分析、剖面轮廓分析功能

配备凹凸分析、剖面轮廓分析等多样的分析功能。

凹凸分析、剖面轮廓分析功能

5. 小型化设计

轻便的小型化外形,适合各种场地摆放。
220 mm(W)×500 mm(D)×385 mm(H)、約15 kg

小型化设计

规格

OSWindows®7
连接机型 AFM100
RealTuneII 悬臂振幅、接触力、扫描速度、自动设置反馈增益
(Auto、Fast、Soft、Rough、Flat、Point)
操作画面 导航功能、多图显示功能(测量/分析)、3D叠加功能、扫描范围/测量记录显示功能、数据分析批量处理功能、探针评估功能
X,Y,Z扫描电压 XY(±200V/18bit)
Z(±200V/26bit)
多画面测量 4画面(最大2048×2048)
2画面(最大4096×4096)
长方形扫描 1:1, 2:1, 4:1, 8:1, 16:1, 32:1, 64:1, 128:1, 256:1, 512:1, 1024:1
分析软件 3D显示功能、凹凸分析、剖面分析、平均剖面分析
尺寸、重量 220 mm(W)×500 mm(D)×385 mm(H)、约15 kg
电源 AC 100V~240V±10%、单相
