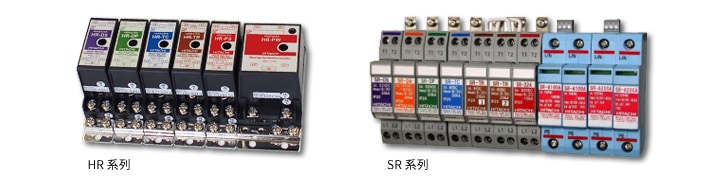

屋内避雷器
HINL系列屋内避雷器，在雷电放电时，通过吸收电源或者信号线上出现的感应电流，达到保护计量器的目的。
特点
- 小型插件构造。
- 此避雷器的构造有独到之处，即使将主机从端子台中拔出，线路也不会暴露，保护性很强。
- SR系列适用于JIS规格 电源用 ：C5381-1(2004)、信号用：C5381-21(2004)。
规格
| 型号 | HR-DS | HR-DP | HR-TC | HR-TR | HR-PS | HR-PW | |
|---|---|---|---|---|---|---|---|
| 用途 | 2线式传送电路 DC4～20mA信号电路 DC1～5V信号电路 |
触电信号电路 脉冲信号电路 DC24V电源电路 |
热电偶电路 | 测温电阻电路 电位器电路 |
AC電源电路 AC触电信号电路 (AC100V系) |
||
| 最大使用限度 (线间) |
电压 | DC50V | DC50V | DC8V | DC8V | AC 138Vrms |
AC 138Vrms |
| 电流 | DC100mA | DC2A | - | - | AC 20A |
AC 20A |
|
| 漏电流 | 线间 | 5µA以下 (DC50V) |
10µA以下 (DC50V) |
2µA以下 (DC8V) |
2µA以下 (DC8V) |
1mA以下 (DC200V) |
|
| 对地间 | 10µA以下 (DC50V) |
10µA以下 (DC50V) |
10µA以下 (DC50V) |
2µA以下 (DC40V) |
1mA以下 (DC400V) |
||
| 放电开始电压 | 线间 | 62V以上 | 74V以上 | 20V以上 | 20V以上 | 240V以上 | |
| 对地间 | 74V以上 | 74V以上 | 74V以上 | 74V以上 | 420V以上 | ||
| 输入端子间内部电阻 | 约20Ω (往返) | 0Ω | |||||
| 反应速度 | 0.1µs | ||||||
| 型号 | SR-DS | SR-DA | SR-DP | SR-TC | |
|---|---|---|---|---|---|
| 用途 | 2线式传送电路 DC4～20mA信号电路 DC1～5V信号电路 |
AC/DC100V控制电路、触电电路 | 触电信号电路 脉冲信号电路 DC24V电源电路 |
热电偶电路 mA/mV电路 |
|
| 最大使用限度 (线间) |
电压 | DC52V | AC150V DC180V |
DC50V | DC8V |
| 电流 | DC100mA | DC100mA | DC200mA | DC50mA | |
| 电压保护水平 | 对地间 | 350V以下 | 900V以下 | 620V以下 | 620V以下 |
| 最大放电电流 (L-E间) 8/20µs |
20kA(单线10kA) | ||||
| 输入端子间内部电阻 | 約5Ω (单线) |
0Ω | |||
| 反应速度 | 3ns | ||||
| 型号 | SR-TR | SR-D24 | SR-A100A | SR-A200A | |
|---|---|---|---|---|---|
| 用途 | 测温电阻电路 电位器电路 |
DC24V 电源电路 |
AC/DC100V 电源电路 |
AC200V 电源电路 |
|
| 最大使用限度 (线间) |
电压 | DC8V | DC50V | AC150V/ DC180V |
AC255V |
| 电流 | DC2mA | DC1A | - | - | |
| 电压保护水平 | 对地间 | 620V以下 | 330V以下 | 700V以下 | 1.4kV以下 |
| 最大放电电流(L-E间) 8/20µs | 10kA(3线) | 10kA (单线5kA) |
80kA (单线40kA) |
||
| 输入端子间内部电阻 | 0Ω | ||||
| 反应速度 | 3ns | ||||
