RFID関連製品

日立ハイテクネクサスでは、ICカード、RFIDタグ、ICカードリーダ、NFCなどのRFID製品全般を取扱っています。
このページでは標準ラインナップをご紹介しています。
RFID関連製品のカスタムオーダーも承ります。ご相談は下記からお問い合わせください。

RFIDの種類

RFIDのLF、HF、UHFの違いをまとめています。

種類 LFリーダ&タグ HFリーダ&タグ UHFリーダ&タグ
通信周波数 134.2kHz (HDX、FDX-B) 13.56MHz 860~960MHz
920MHz帯(日本国内)
特徴
  • 遮蔽物や水分などの環境影響を受けにくい。
  • 指向性が広く、読み取り範囲が安定している。
  • 水分影響を受けにくい。
  • 短距離~中距離通信が可能。
  • パスワード・ロック機能や暗号化によるセキュリティ性能を持たせた製品もある。
  • 通信距離が長い。
  • 一括読み取りに適している。
用途例 車・住宅用キーレスエントリー、半導体工程管理 消耗品や物品管理など 物流・アパレル業界などでの業務効率改善
準拠規格 ISO11784、ISO11785 ISO15693、ISO14443 EPCglobal Class1 Generation2、ISO18000-63

LFリーダ&タグ

LF(Low Frequency)帯は、電磁誘導による通信方式で周波数は~135KHzです。
主な用途として、車・住宅のキーレスエントリーや半導体工程管理があります。
当社では、LF帯のタグやリーダライタ製品を取り扱っており、製品だけでなく専門的な技術サポートもご提供いたします。

タグ

形状 ウェッジ ガラス
外観
寸法 12.25×6×3mm Φ3.85×32.2mm
準拠規格 ISO 11784/11785 ISO 11784/11785
通信周波数 134.2kHz (HDX) 134.2kHz (HDX)
メモリ容量 R/Oタイプ ユーザメモリ:64bits R/Oタイプ ユーザメモリ:64bits
R/Wタイプ ユーザーメモリ:192bits R/Wタイプ ユーザーメモリ:192bits
MPTタイプ ユーザーメモリ:1,360bits (80bit×17page) MPTタイプ ユーザーメモリ:1,360bits (80bit×17page)
データ保持期間 10年 10年
標準書込回数 100,000回 100,000回
動作温度 -25~+85℃ -25~+85℃
保存温度 -40~+120℃ -40~+125℃
供給形態 2,000pcs/キャニスター 1,000pcs/キャニスター、2,000pcs/リール
(※詳細問い合わせください)

リーダ

型番 LTR-SU01 LTR-SU02 LTR-MDU02
外観
寸法 115(W)×69(D)×19.5(H)mm 103.5(W)×79(D)×23.8(H)mm 103.5(W)×79(D)×23.8(H)mm
質量 約 93g 約 185g 約 196g
準拠規格 ISO11784/11785 ISO11784/11785 ISO11784/11785
通信周波数 134.2kHz (HDX/FDX-B) 134.2kHz (HDX/FDX-B) 134.2kHz (HDX/FDX-B)
インタフェース USB2.0/1.1(Type-C) USB2.0/1.1(Type-C) RS-232C、USB2.0 /1.1(コネクタ:Type-C)
アンテナタイプ 内蔵型 外付け 外付け
動作温度 0~+55℃ 0~+55℃ 0~+55℃
動作湿度 30~80%RH(結露なきこと) 30~80%RH(結露なきこと) 30~80%RH(結露なきこと)
保存温度 0~+55℃ 0~+55℃ 0~+55℃
保存湿度 30~80%RH(結露なきこと) 30~80%RH(結露なきこと) 30~80%RH(結露なきこと)
対応トランスポンダ HDX TI社 R/Oタイプ、
R/Wタイプ、
MPTタイプ
HDX TI社 R/Oタイプ、
R/Wタイプ、
MPTタイプ
HDX TI社 R/Oタイプ、
R/Wタイプ、
MPTタイプ
SIC社 R/Oタイプ、
R/Wタイプ
SIC社 R/Oタイプ、
R/Wタイプ
SIC社 R/Oタイプ、
R/Wタイプ
FDX-B SIC社 IDリードのみ対応 FDX-B SIC社 IDリードのみ対応 FDX-B SIC社 IDリードのみ対応
EM社 EM社 EM社

TI・・・Texas Instruments
SIC・・・Silicon Craft Technoloty
EM・・・EM Microelctric

アンテナ

型番 LTR-RA0503 LTR-RA0902 LTR-DA1818
外観
寸法 60(W)×50(D)×27(H)mm 60(W)×90(D)×27(H)mm 205.4(W)× 175.4 (D)× 35 (H)mm
質量 約 28g 約 49g 約 360g
アンテナ共振周波数 134.2kHz 134.2kHz 134.2kHz
インタフェース USB2.0/1.1(Type-C) USB2.0/1.1(Type-C) USB2.0/1.1(Type-C)
アンテナ型 ロッド ロッド 平面
動作温度 0~+55℃ 0~+55℃ 0~+55℃
動作湿度 30~80%RH(結露なきこと) 30~80%RH(結露なきこと) 30~80%RH(結露なきこと)

日立ハイテクネクサスでは、RFID関連製品のカスタムオーダーを受け付けています。
カスタムオーダーのご相談はこちらからお問い合わせください。

HFリーダ&タグ

ISO規格で標準化されている製品です。水分影響を受けづらく、短距離~中距離通信が可能で、パスワード・ロック機能や暗号化によるセキュリティ性能を持たせた製品もあります。
これらの特性を生かし、消耗品や物品管理のようなある程度の距離が必要な用途にはISO15693製品が、人がタグ(カード)を持つ用途にはISO14443 TypeA/BやFeliCaタグが用いられます。

インレイ

形状やIC種別に幅広く製品をラインナップしております。
サイズは大きいほど通信距離が長くなりますが、小型であれば狭い場所にも取り付けが可能です。
ICについてメモリ容量が大きく多くの情報を書き込めるICや、セキュリティ性が高いICがあります。
インレイの選定にあたってはお気軽にご相談下さい。

形状 カード スクエア ミニチュア サークル
外観
ICチップ Tag-it HF-I Plus / Tag-it HF-I Pro
準拠規格 ISO/IEC 15693, ISO/IEC 18000-3
通信周波数 13.56MHz
寸法(mm) 76×45 45×45 22.5×38 φ23
メモリ容量 UID 64bits
User Memory Tag-it HF-I Plus:2,048bits / Tag-it HF-I Pro:256bits
データ保持期間 10年間
標準書込回数 10万回
形状 カード スクエア ミニチュア サークル 14×31
外観
ICチップ ICODE SLI / ICODE SLIX / ICODE SLIX2
準拠規格 ISO/IEC 15693, ISO/IEC 18000-3
通信周波数 13.56MHz
寸法(mm) 76×45 45×45 22.5×38 φ23 14×31
メモリ容量 UID 64bits
User Memory ICODE SLI:1,024bits / ICODE SLIX:1,024bits / ICODE SLIX2:2,054bits
データ保持期間 ICODE SLI:10年間 / ICODE SLIX:50年間 / ICODE SLIX2:50年間
標準書込回数 10万回
形状 カード スクエア ミニチュア サークル
外観
ICチップ Mifare Classic EV1 / Mifare Ultralight EV1 / Mifare Ultralight C
準拠規格 ISO/IEC 14443 Type-A
通信周波数 13.56MHz
寸法(mm) 76×45 45×45 22.5×38 φ23
メモリ容量 UID Classic EV1:32bitsまたは56bits /  Mifare Ultralight EV1:56bits
User Memory Classic EV1:6,016bits /  Mifare Ultralight EV1:384bits
データ保持期間 10年間
標準書込回数 10万回

RFIDタグ

インレイを二次加工し、耐久性の向上や容易に取り付けられるようにして使用性を高めています。
携帯が容易なカード型やキーフォルダー型、安価で貼り付けが容易なラベル型、耐久性を高めたコイン型などがあり、他にも極小型や金属対応型がございます。
使用用途や案件に応じてカスタムも承ります。

形状 JISカード ラベル 破断検知ラベル リネンタグ
外観
ICチップ 各種チップに対応可能
通信周波数 13.56MHz
形状・寸法(mm) 85.6×54×0.76 各種形状・サイズにカスタム可能 各種形状・サイズにカスタム可能 各種形状・サイズにカスタム可能
基材 PVC、PET 各種紙、PET 各種紙、PET PET
主な用途 入退管理、キャッシュレス化 消耗品管理、真贋判定 真贋判定 真贋判定
ポイント 印刷、エンコード可能 印刷、エンコード可能 印刷、エンコード可能 エンコード可能
形状 小型タグ コインタグ 金属対応タグ
外観
ICチップ 各種チップに対応可能
通信周波数 13.56MHz
形状・寸法(mm) 5.3×5.3×0.5~/φ6~ サイズは各種対応可能 サイズは各種対応可能
基材 FR-4、エポキシ、FPC等 PPS、ABS、PC等 各種樹脂材料 FPC、PVC、PC、ABS等
主な用途 小型機器、電子機器の個体管理 ランドリー、屋外使用 金属物品管理
ポイント 超小型 耐水、耐熱、耐候 超小型/屋外向/長距離用など

据置リーダライタ

タカヤ製筐体型リーダライタを紹介します。
出力が200mW、300mW、1Wの3段階があり、I/F種も複数あるためシーンに応じた使い分けが可能です。

型番 TR3XM-SD01 TR3XM-SU01 TR3XM-SN02
外観
寸法(mm) 140×110×38.5
対応ICタグ ■ISO/IEC15693
・Tag-it HF-I シリーズ
・I-CODE シリーズ など
■ISO/IEC14443 TypeA
・MIFAREシリーズ など
■ISO/IEC18092(212kb kbps Passive Mode)
・Felicaシリーズ など
インタフェース RS-232C USB TCP/IP
通信周波数 13.56MHz
アンテナ TR3-A202内蔵
動作温度 0℃~40℃ 0℃~55℃ 0℃~40℃
動作湿度 30~80%RH(結露なきこと)
参考通信距離 10cm(tag-it HF-I カードサイズタグ使用)
※使用環境、使用アンテナ、使用タグにより交信距離は異なります
備考 中国電波法対応品も取り扱いがございます
TR3XM-SN02-C / TR3XM-SU01-C / TR3XM-SD01-C
型番 TR3X-MD01 TR3X-MU01 TR3X-MN01
外観
寸法(mm) 140×110×38.5
対応ICタグ ■ISO/IEC15693
・Tag-it HF-I シリーズ
・I-CODE シリーズ など
インタフェース RS-232C USB TCP/IP
適合規格 国内電波法 型式指定番号:第FC-17003号(型式名:TR3X-M101)
欧州Rohs
通信周波数 13.56MHz
アンテナ 外付け型
動作温度 0℃~40℃ 0℃~55℃ 0℃~40℃
動作湿度 30~80%RH(結露なきこと)
参考通信距離 30cm(tag-it HF-I カードサイズタグ使用)
アンテナ「TR3-SA102」接続時における参考値
※使用環境、使用アンテナ、使用タグにより交信距離は異なります
型番 TR3XM-LDU01 TR3X-LN01 TR3X-LDUN01-4
外観
寸法(mm) 130×180×36 225.5×172×44
対応ICタグ ■ISO/IEC15693
・Tag-it HF-I シリーズ
・I-CODE シリーズ
インタフェース RS-232C、USB TCP/IP TCP/IP
通信周波数 13.56MHz
アンテナ 外付け型
動作温度 0℃~40℃
動作湿度 30~80%RH(結露なきこと)
参考通信距離 60cm(Tag-it HF-I カードサイズタグ使用)
アンテナ「TR3-LA101」接続時における参考値
※使用環境、使用アンテナ、使用タグにより交信距離は異なります
型番 TR3X-L4DUN01LM TR3X-L5DUN01P
外観
寸法(mm) 228×180×50
対応ICタグ ■ISO/IEC15693
・Tag-it HF-I シリーズ
・I-CODEシリーズ など
インタフェース RS-232C、USB、TCP/IP
通信周波数 13.56MHz
アンテナ 外付け型
動作温度 0℃~40℃
動作湿度 30~80%RH(結露なきこと)
参考通信距離 60㎝(I CODE SLI カードサイズタグ使用)
アンテナ「TR3-LA101W4」接続時における参考値
※使用環境、使用アンテナ、使用タグにより交信距離は異なります
40㎝(I CODE SLI カードサイズタグ使用)
アンテナ「TR3-LA121」接続時における参考値
※使用環境、使用アンテナ、使用タグにより交信距離は異なります

アンテナ

型番 TR3-HA101A TR3-HA201A TR3-HA301A TR3-PA001
外観
寸法(mm) 162.5×287.5×26 212.5×342.5×26 230×291.8×26 17×150×20
コネクタ SMA
対応機種 ミドルレンジ(300mW)、ロングレンジ(1W) ミドルレンジ(300mW)
ケーブル長 2m、3m 0.5m、1m
型番 TR3-SA102/
TR3-SA102M
TR3-LA101/
TR3-LA201
TR3-LA101W4/
TR3-LA201W4
TR3-LA121
外観
寸法(mm) 326×256×8 445×322×31/
325×235×28
445×322×45/
325×235×45
445×322×31
コネクタ SMA
対応機種 ミドルレンジ(300mW)、ロングレンジ(1W) ロングレンジ(1W) ロングレンジ(4W) ロングレンジ(5W)
ケーブル長 2m 3m

基板モジュール

機器への組込には基板モジュール製品が最適です。
取り付け箇所に合わせてリーダライタとアンテナの一体型や、分離型を選択いただけます。
また、分離型の場合は複数枚アンテナを接続することで制御の簡素化、1アンテナ当たりのコストを下げることができます。

型番 PC-1080301 PC-1080202 PC-1080701 PC-1160001
外観
寸法(mm) 60×35 35×35 50×70 41.5×47
対応ICタグ ■ISO15693
・Tag-it HF-I Plus/Pro, I-CODE SLI
■ISO14443A
・MIFARE Classic/Ultralight
■ISO18092
・Felica(IDmリード、共通領域のリード) /
FeliCa Lite
■ISO15693
・Tag-it HF-I Plus/Pro
・I-CODE SLI
インターフェース シリアル CMOS UART シリアル CMOS UART シリアル CMOS UART シリアル CMOS UART
動作温度 −20℃~70℃ −20℃~70℃ −20℃~70℃ −20℃~70℃
動作湿度 30%~85%RH(結露なき事) 30%~85%RH(結露なき事) 30%~85%RH(結露なき事) 30%~85%RH(結露なき事)
電源電圧 3.3V 3.3V/5V選択式 3.3V/5V選択式 3.3V
交信距離 8cm(tag-it HF-I カードサイズタグ使用)
※使用環境、使用アンテナ、使用タグにより交信距離は異なります
8cm(tag-it HF-I カードサイズタグ使用)
※使用環境、使用アンテナ、使用タグにより交信距離は異なります
10cm(tag-it HF-I カードサイズタグ使用)
※使用環境、使用アンテナ、使用タグにより交信距離は異なります
5cm(tag-it HF-I カードサイズタグ使用)
アンテナ「PC-1040009」接続時における参考値
※使用環境、使用アンテナ、使用タグにより交信距離は異なります
アンテナ アンテナ内蔵 アンテナ内蔵 アンテナ内蔵 アンテナ外付け8chタイプ
型番 TR3-C202
外観
寸法(mm) 40×60×7.1
対応ICタグ ■ISO15693
・Tag-it HF-I
・I-CODE SLI
インターフェース シリアル CMOS UART
動作温度 0~55℃
動作湿度 30~80%RH(結露なきこと)
電源電圧 DC+3.3V~5V±10%
交信距離 7cm(tag-it HF-I カードサイズタグ使用)
※使用環境、使用アンテナ、使用タグにより交信距離は異なります
アンテナ アンテナ外付け
型番 TR3-A102 TR3-A202 TR3-A302 TR3-A401
外観
寸法(mm) 115×135×9.7 60×65×9.1 52.5×15×9.1 15×30×9.1
型番 TR3-IF-U1A TR3-IF-1C TR3-IF-N4 TR3-PS202
外観
種類 インターフェースモジュール(USB) インターフェースモジュール(RS-232C) アンテナ切替モジュール インターフェースモジュール(LAN)
寸法(mm) 100×40×10.6 85×26.7×17.2 30×72.5×15.6 100×40×10.6
動作温度 0~55℃ 0~55℃ 0~55℃ 0~55℃
動作湿度 30~80%RH(結露なきこと) 30~80%RH(結露なきこと) 30~80%RH(結露なきこと) 30~80%RH(結露なきこと)

日立ハイテクネクサスでは、RFID関連製品のカスタムオーダーを受け付けています。
カスタムオーダーのご相談はこちらからお問い合わせください。

UHFリーダ&タグ

UHF帯は860~960MHzという周波数帯を指し日本国内では、920MHz帯が使用されています。
通信距離が長く、一括読み取りに適しているため物流・アパレル業界を筆頭にさまざまな業界で業務効率の改善に使用されています。
リーダライタは1W出力タイプと、250mW出力の2種類あり250mW を超えるものは、申請が必要になります。

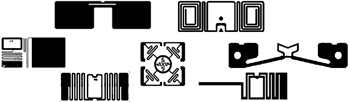

インレイ

モデル インレイ/ラベル
外観
対応ICメーカー Impinj / NXP Semiconductors / Alien Technology
サイズ ご用途に合わせてご案内いたします
モデル 金属対応タグ 小型タグ
外観
対応ICメーカー Impinj / NXP Semiconductors / Alien Technology
サイズ ご用途に合わせてご案内いたします 2.6×2.6×0.8㎜

製品は予告なしで仕様変更になる可能性がございます。
他サイズ、仕上げについては、Webサイトのお問い合わせフォーム、または営業にお問い合わせください。

LED付きRFIDタグ

モデル ラベルタグ 金属対応タグ
外観
周波数 860~920MHz
メモリ容量 EPCメモリ: 160bit Userメモリ:1,312bit TIDメモリ : 96bit ※ワンタイムメモリ
標準サイズ 100×12mm 60×30mm
用途 書類やピッキングなど 金属物への取付
モデル 小型タグ キーフォルダー
外観
周波数 860~920MHz
メモリ容量 EPCメモリ: 160bit Userメモリ:1,312bit TIDメモリ : 96bit ※ワンタイムメモリ
標準サイズ 10×5×3㎜、10×3×2.5㎜、φ10×1㎜ 48.5×20×4.9㎜
用途 工具などの小型金属物への取付 鍵管理など

温度センサータグ

モデル 温度センサー付きラベル 金属対応
外観
周波数 860~920MHz
メモリ容量 EPCメモリ:128bits Userメモリ:192bits TIDメモリ: 96bits
標準サイズ 100×12mm 90×20mm
用途 非金属物の温度取得 金属物の温度取得
温度測定範囲 -40℃〜+85℃

据置型リーダライタ

型番 HUM1901-A-AJ1 HUC1901-A-AJ1 UTR-SUN02-4CH
外観
寸法 140(W)×120(D)×14(H)mm 185(W)×186.5(D)×61.5(H)mm
(SMAコネクタを含む)
140(W)×110(D)×38.5(H)
準拠規格 ISO18000-6 TypeC
(EPC global Class1 Gen2)
ISO18000-63、
GS1 EPCglobal Gen 2
通信周波数 920MHz帯 920MHz帯
無線局種別 構内無線局/陸上移動局(登録局)1W
特定小電力 250mW
特定小電力 250mW
ポート数 16ch 4ポート(内蔵1ポート、外付け用3ポート)
コネクタ形状 U.FLコネクタ SMAコネクタ SMA
無線周波数 918.0、919.2、920.4、920.6、920.8 MHz(合計5チャンネル) 916.8~923.2MHz(18chから選択)
キャリアセンス 有り 有り
送信出力 250mW、1W 10mW~250mW
動作温度/湿度 -20℃~+60℃ / 5%~95%Rh(ただし結露無き事) 0~40℃ / 30~80%RH(結露なきこと)
電源供給 DC5V/PoE/USB(※1) DC5V(付属アダプタ)
インタフェース Ethernet UART USB(Type-C) USB、TCP/IP、Bluetooth、WiFi
消費電力 待機時:1W以下
動作時:10W以下
本体消費電力
約5W(最大)

※1USB電源供給には電源供給側に依存するため、制限がございます。

屋外用平面アンテナ

型番 RAF2031
外観
偏波 円偏波(右旋回)
アンテナ利得 9dBi以下(標準8.5dBi)
サイズ(mm) 285(W)×285(D)×29.85(H)
重量 約1.4kg
備考 防塵:IP65
型番 A6031
外観
偏波 円偏波(右旋回)
アンテナ利得 4dBi以下
サイズ(mm) 214(W)×275(D)×12(H)
重量 約0.6kg
備考 防塵:IP65

屋内用シートアンテナ

型番 RAS9035S
外観
偏波 円偏波(右旋回)
アンテナ利得 3dBi以下(標準1dBi)
サイズ(mm) 210(W)×295(D)×2.4(H)
重量 約240g
備考 指向性約55°×約80°
型番 ANT2310
外観
偏波 円偏波(右旋回)
アンテナ利得 4dBi以下
サイズ(mm) 204(W)×140(D)×3(H)
重量 約200g
備考 指向性約75°×約90°

狭指向性アンテナ

型番 RAF4031
外観
偏波 円偏波(右旋回)
アンテナ利得 8.5dBi以下
サイズ(mm) 780(W)×220(D)×37(H)
重量 約2.6kg
備考 指向性約22°×約67°
型番 RAM3031X
外観
偏波 円偏波(右旋回)
アンテナ利得 9dBi以下
サイズ(mm) 880(W)×350(D)×17(H)
重量 約4.2kg
備考 指向性約23°×約72°
型番 UTR-SA3326
外観
偏波 円偏波
アンテナ利得 -6.5dBi以下
サイズ(mm) 326(W)×256(D)×10(H)
重量 約720g
型番 UTR-UA1709-1
外観
偏波 直線偏波
アンテナ利得 3dBi以下
サイズ(mm) 190(W)×86(D)×35(H)
重量 約230g
型番 UTR-UA0808-1
外観
偏波 円偏波
アンテナ利得 0dBi以下(換算値)
サイズ(mm) 100(W)×80(D)×43.5(H)
重量 約120g

ハンディターミナル

型番 SP1 RFD40
外観
準拠規格 ISO/IEC18000-63 TypeC
(EPCglobal Class1 Gen2)
ISO/IEC18000-63 TypeC
(EPCglobal Class1 Gen2)
通信周波数 920MHz帯 920MHz帯
無線周波数 916.8~920.8MHz(6ch) 916~921MHz (LBT)、916~923MHz
送信出力 1W以下 250mW / 1W
通信 Bluetooth Ver2.1 Bluetooth Ver2.1
動作温度/湿度 -20~40℃ -10~50℃
保護等級 IP54 IP54
電源 リチウムイオンバッテリ リチウムイオンバッテリ
スキャナ機能 1次元コード,2次元コード対応 1次元コード,2次元コード対応
重量 約400g(標準バッテリ装着時)
約450g(大容量バッテリ装着時)
約541g

日立ハイテクネクサスでは、RFID関連製品のカスタムオーダーを受け付けています。
カスタムオーダーのご相談はこちらからお問い合わせください。

日立ハイテクネクサスの強み

  • RFIDタグやリーダライタ、RFIDに関わるソリューションすべてを取り扱う総合力
  • 30年以上RFID製品に携わっている実績と、LF、HF、UHF帯すべてのRFID製品を取り扱う幅広い商品ラインアップ
  • 多くの実績に基づいたコンサルティングとサポート、最適な製品のご提案
  • ⽇⽴グループのSIerと連携した、安⼼と信頼性のあるソリューションを提案可能
  • システム構築にはRFIDに精通した専任スタッフが対応
  • 専用測定機を有したRFID専門のラボを活用可能
  • お客様のご要望に合わせた提案が可能
    例えば「RFIDタグだけが必要」、「現状のタグに不満があり代替提案して欲しい」などのご相談も可能です。

まずはRFIDラボで体験

RFIDラボでは、RFID製品やサービスのデモを体験できます。
業務に活用できるか、無料で体験・ご相談いただけます。

ぜひお問い合わせフォームから、お気軽にお申し込みください。

お問い合わせ

RFID製品・サービスに関する
お問い合わせはこちら
