アルミホットスタンプ 事例紹介

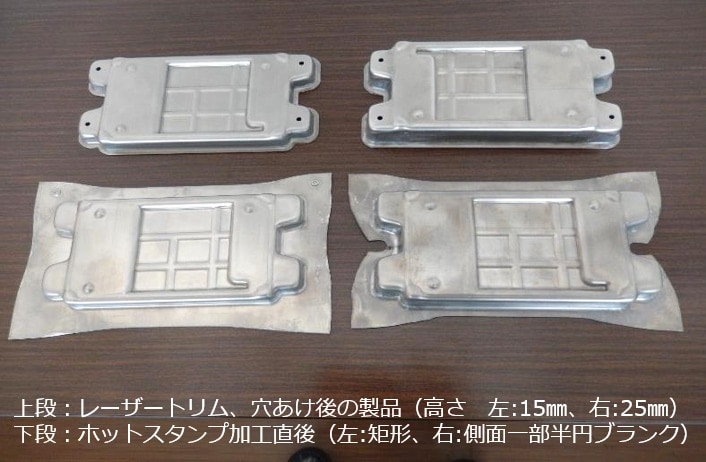

ECUケースへの適用試験結果

ECUケースへの適用試験結果

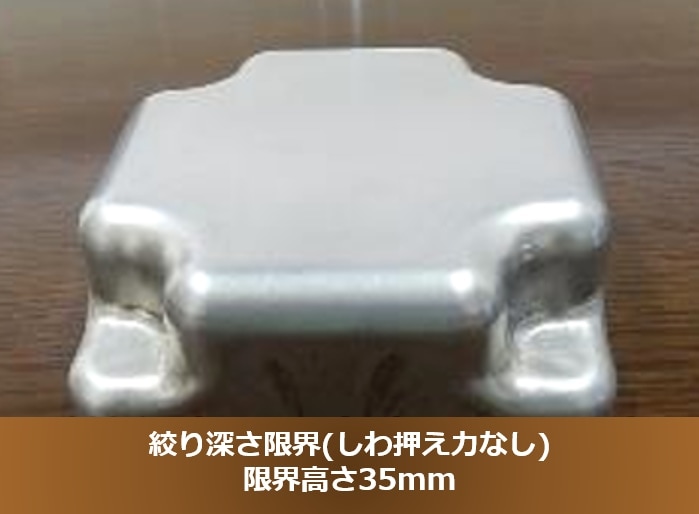

1㎜厚角筒絞り(4隅凹)試験結果
-

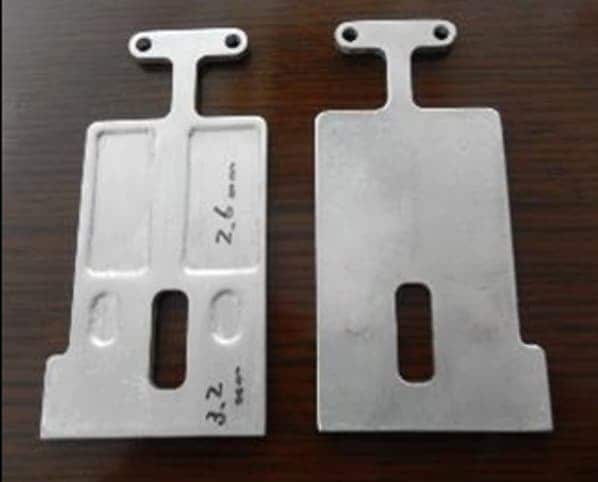

2㎜厚材のコイニング試験結果

2㎜厚材のコイニング試験結果

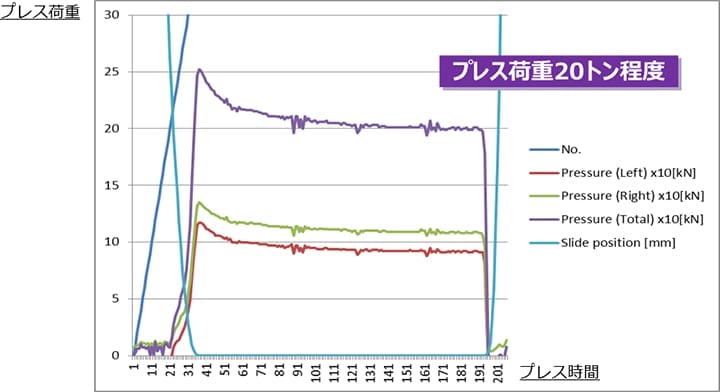

ホットスタンプ加工時の荷重変位曲線(サーボプレス)

ホットスタンプ加工時の荷重変位曲線(サーボプレス)
冷間プレスに比べて、1/10程度のプレス能力で十分です。

ホットスタンプ 生産イメージ映像

加熱装置:高周波加熱
装置開発および撮影協力:株式会社第一機電様
