製糖プラント用硬さ計 CMT-4形
CMT-4形硬さ計発信器は、X-CMT-4A形変換器からのモーター電流信号によりモーターを駆動し、製糖結晶缶の白下の硬さに対応したモーター電流を変換器へ伝送します。
変換器ではモーター電流信号をDC0～20mAに変換し受信計器に伝送します。
特長
特長
- 結晶の硬さをモーター先端の羽根により直接検出する方式のため，白下硬さの計測に最適です。
- 変換器出力がDC0～20mAのため，起晶から育晶完了までのトレンドをDC4～20mA全領域に拡げて計測できます。
- モーター負荷を変換器で３段階に切換えできます。上白糖･グラニュー糖から三温糖･裾物糖まで各種の糖種にお使いいただけます。

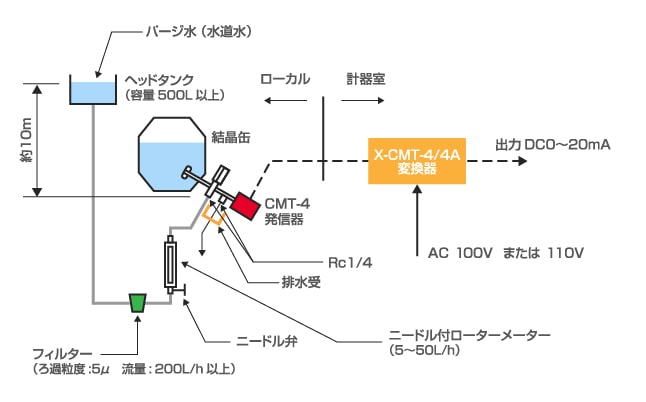

構成系統図
1. 実線は配管部、破線は配線部を示します。
2. 各ユニット間の配管、配線は貴社または工事施工者にてご準備ください。
3. ヘッドタンク、フィルター、ローターメーター、排水受は貴社または工事施工者にてご準備ください。
仕様
| 項目 | 内容 | |
|---|---|---|
| 流体濁度 | CMT-4 | |
| 測定範囲 | 0～∞ 0：モーター空転時 ∞：モーターロック時 |
|
| 被測定物 | 種類 | 白下(上白糖･グラニュー糖から三温糖･裾物糖まで広く使用できます) |
| 温度 | 30～90 ℃ | |
| 結晶缶挿入部材質 | SUS304 | |
| 取付け | 接続 | JIS10K 50A RFフランジ(ご指定によりJIS10K 65A RFも可能です) |
| 姿勢 | 水平から仰角30°以内 | |
| パージ水 | 水質 | 水道水 |
| 水圧 | 約100kPa (ヘッドタンクにより一定圧力にて供給) |
|
| 配管接続 | Rc1/4 めねじ | |
| 周囲温度 | 5～50 ℃ | |
| 質量 | 約10kg | |
