プロセスデータ収集・管理システムCyberBridge

プロセスデータ収集・管理システム CyberBridgeは、日立総合計装システムEXシリーズをはじめとした各社制御システムのプロセスデータやアラームデータ・ロギングデータを収集・蓄積し、実績管理・分析を行うシステムです。CyberPlant各種ソリューションパッケージを適用する際の、基本部(プロセスデータベース）としての役割も担います。

カタログ請求お問い合わせ

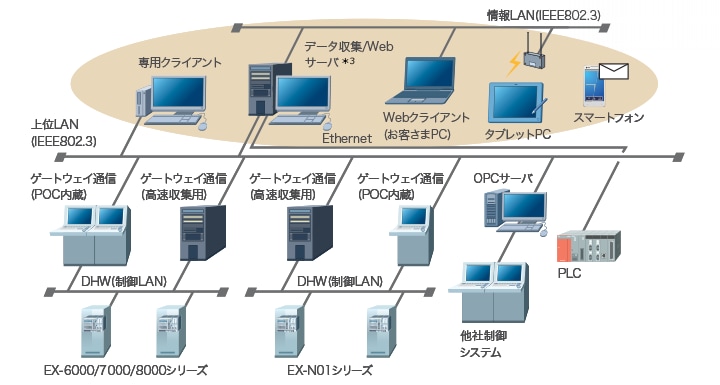

特長 CyberBridgeパッケージシステム構成

特長

CyberBridge 機能概要

制御システムで収集したプロセスデータ・アラームデータ・帳票データを蓄積し、
豊富な表現力で分析・解析を実現します。

最速1秒周期の高速データ収集や最大10万点の大量データベースを構築^*1
日立DCSをはじめとする各社制御システムと最大16システム接続
複数工場のトレンド、アラーム情報をWebブラウザ上で閲覧

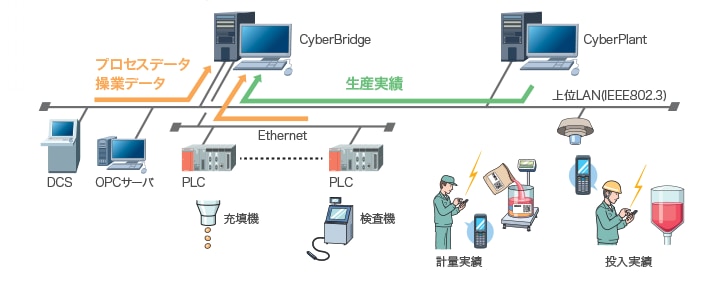

OPCサーバや、PLCからの製造実績をダイレクトに収集

*1 収集周期・蓄積要領・タグ数はPCの性能とHD容量を考慮する必要があります。

CyberBridgeパッケージ

トレンドバッチトレンド表示・蓄積アラーム帳票作成、日報、バッチ報出力 Microsoft Excel連携簡易グラフィックマルチウィンドウ Web表示インターフェース

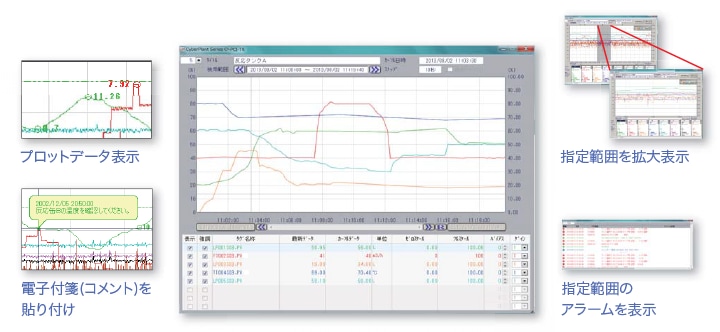

トレンド

蓄積したプロセスデータをさまざまなトレンドで表示

バイアス・ゲイン、カーソル位置データ表示など高機能のトレンド
最大28,800ポイントの表示プロットを実現、長期かつ細部のデータ解析が可能
画面イメージやトレンドデータはMicrosoft Excelに貼り付け

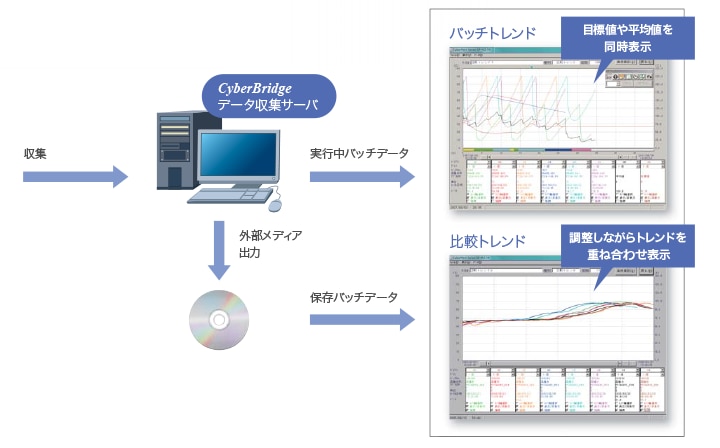

バッチトレンド表示・蓄積

バッチプラントに適したトレンド表示、分析・解析

バッチ単位にプロセスデータを収集し、トレンド表示
過去バッチデータをローディングし表示
複数のバッチを表示し並べて比較可能

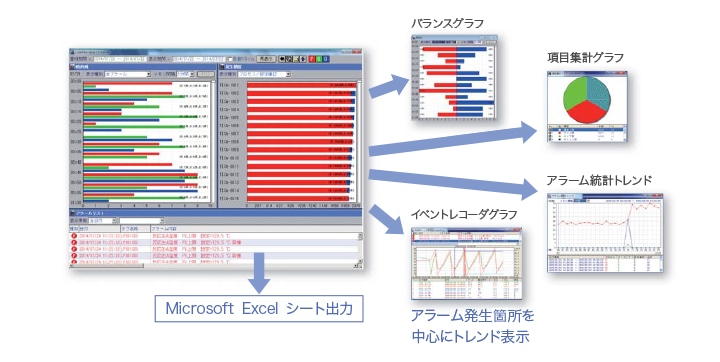

アラーム

アラームデータをマルチ表示・解析

プロセス、オペガイド、設定確認のアラーム情報を一括表示
時系列、バランス、統計など多種グラフにてアラームをマルチ表示・解析
アラームデータをMicrosoft Excelに貼り付け可能

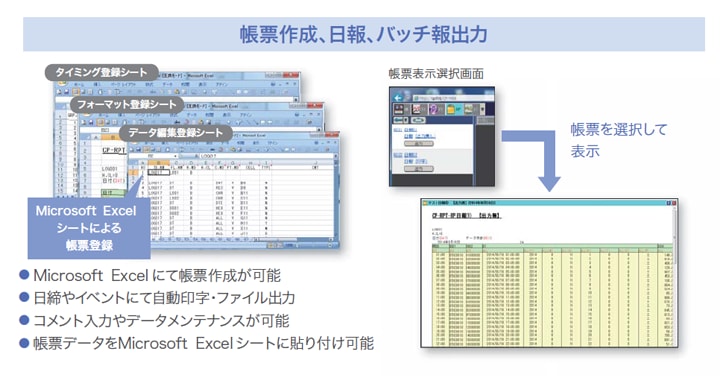

帳票作成、日報、バッチ報出力

簡単に帳票を作成し、日報やバッチ報を印刷・ファイル出力

Microsoft Excelにて帳票作成が可能
日締やイベントにて自動印字・ファイル出力
コメント入力やデータメンテナンスが可能
帳票データをMicrosoft Excelシートに貼り付け可能

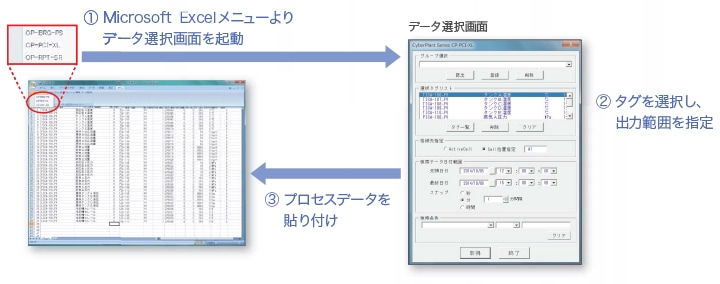

Microsoft Excel連携

プロセスデータをダイレクトにMicrosoft Excelシートへ出力

Microsoft Excelメニューからダイレクト接続
感覚的な操作でMicrosoft Excelシートにデータを貼り付け可能

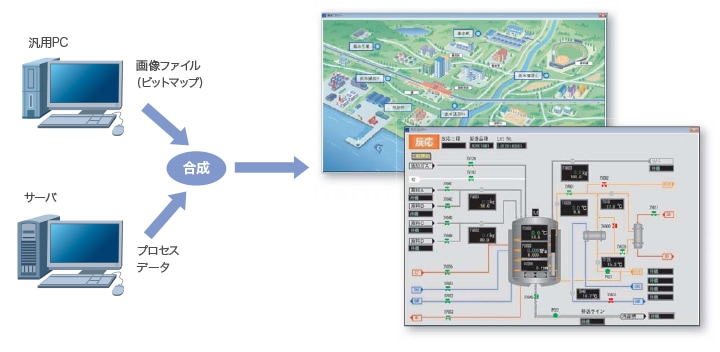

簡易グラフィック

グラフィック表示によりビジュアルにプロセスデータを監視

計器室から離れた事務所などにて、プロセス状態をリモート監視
汎用ソフトにて作成した画像ファイルから監視画面を構築
画面イメージをMicrosoft Excelに貼り付け可能

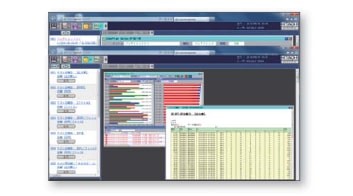

マルチウィンドウ

機能ごとにウィンドウにて表示、最大2画面表示

ブラウザ上で、トレンドやアラームなどの各種画面をウィンドウ表示
ウィンドウ表示によりタブ切り替えなしで複数画面表示が可能

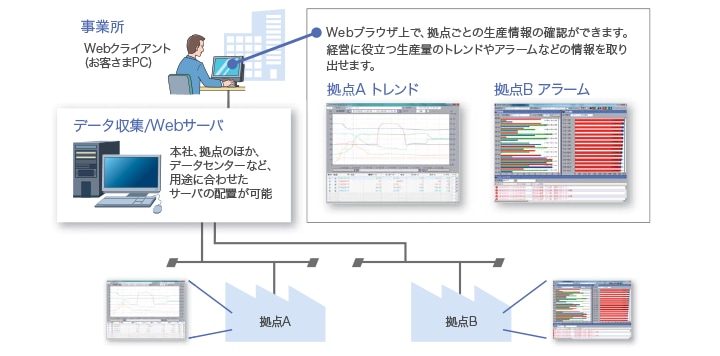

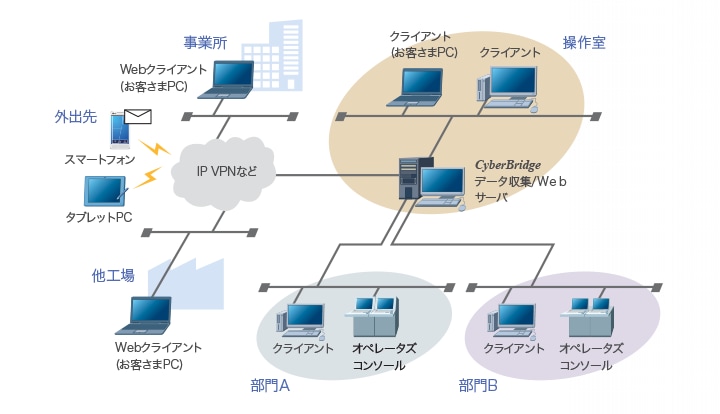

Web表示

各拠点のCyberBridgeがもつ生産情報をWebブラウザを用いて閲覧することができます。
他工場や工場外拠点にクライアントマシンを配置することで、製造部門を超えたシステムの構築が可能です。

No.	名称	機能
1	トレンド機能	指定したプロセスデータを折れ線グラフで表示します
2	アラーム表示機能	規定の時間単位で集計したアラームデータを表示します
3	バッチトレンド機能	バッチNo.品種名称で管理したトレンドを表示します
4	簡易グラフィック機能	CyberBridgeサーバ上で登録したグラフィック画面をブラウザ上で表示します
5	帳票表示機能	Webサーバ上で登録した帳票フォーマットと収集データをブラウザ上に表示します
