走査型プローブ顕微鏡(SPM/AFM)関連 消耗品
試料表面と探針との間に働く力を検出して、表面の凹凸情報を画像化します。また、電気特性/機械物性情報を検出し、3次元表示も可能な装置です。
取扱会社:株式会社 日立ハイテクフィールディング
カンチレバー(走査型プローブ顕微鏡(SPM/AFM)用)

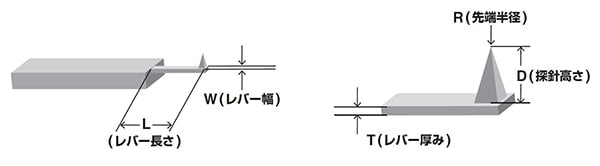

カンチレバー呼び寸法
DFM用マイクロカンチレバー

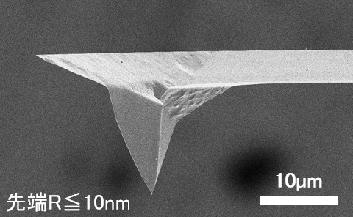

SI-DF40、SI-DF20などはDFMの標準推奨品です。

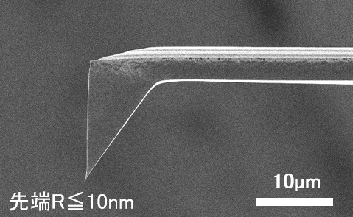

SI-DF40P2など末尾が『P2』のタイプは探針がカンチレバーの先端に取り付けられており、測定箇所の位置合わせに便利です。
[ シリコン製DFM用カンチレバー( SI-DFXX) ]
種類 | バネ定数 K(N/m) | 共振周波数 f0 ( kHz) | 長さL (µm) |
---|---|---|---|
SI-DF40 | 42 | 250~390 | 125 |
SI-DF20 | 15 | 110~150 | 225 |
SI-DF3 | 1.6 | 23~31 | 450 |
[ シリコン製DFM用カンチレバー( SI-DFXXP2) ]
種類 | バネ定数 K(N/m) |
共振周波数 f0 ( kHz) |
長さL (µm) |
---|---|---|---|
SI-DF40P2 | 26 | 200~400 | 160 |
SI-DF20P2 | 9 | 100~200 | 200 |
SI-DF3P2 | 2 | 50~90 | 240 |
※SPA-400にはセットできないタイプがあり、改造が必要です。

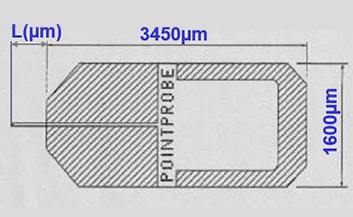

[ DFM用カンチレバーの形状 ] ( SI-DF40,20,3 )
表面形状・機械的物性モードの推奨カンチレバー
測定モード:AFM
型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | ||||||||
SN-AF03 | Au | - | 0.32 0.08 |
67 17 |
10 | 3.5 | 100 200 |
13.5 28 |
0.5 | - |
CFE-0063 | 大気中・液中AFM標準推奨品。分離パッケージ品。長さの異なる2種類のレバー付属。 | 30本/組 | ||||||||
SI-AF01 | Al | - | 0.2 | 10~17 | 10 | 12.5 | 450 | 50 | 2 | ○ |
K-A102001560 | 30本/組 |
測定モード:DFM(Phase)
型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | ||||||||
SI-DF20(背面ALコート) | Al | - | 15 | 110~150 | 10 | 12.5 | 225 | 33 | 5 | ○ |
K-A102002771 | DFM標準推奨品。 | 30本/組 | ||||||||
SI-DF40(背面ALコート) | Al | - | 42 | 250~390 | 10 | 12.5 | 125 | 30 | 4 | ○ |
K-A102002760 | DFM標準推奨品。凹凸、静電気、吸着等が大きな試料に有効。 | 30本/組 | ||||||||
SI-DF20P2(*1) | Al | - | 9 | 100~200 | 7 | 14 | 200 | 40 | 3.5 | ○ |
K-W10200459 | DFM標準推奨品。レバー最先端部に探針取付け。柔らかい試料から硬い試料まで幅広いサンプルに対応可能。SPA-400にはセットできない場合があります。(*1) | 30本/組 | ||||||||
SI-DF40P2(*1) | Al | - | 26 | 200~400 | 7 | 14 | 160 | 40 | 3.7 | ○ |
K-W10200456 | DFM標準推奨品。レバー最先端部に探針取付け。凹凸、静電気、吸着等が大きな試料に有効。SPA-400にはセットできない場合があります。(*1) | 30本/組 | ||||||||
SI-DF3P2(*1) | Al | - | 2 | 50~90 | 7 | 14 | 240 | 40 | 2.3 | ○ |
K-W10200481 | レバー最先端部に探針取付け。高分子、生体試料など柔らかい試料に有効。 SPA-400にはセットできない場合があります。(*1) |
30本/組 | ||||||||
SI-DF20Plus(背面ALコート) | Al | - | 15 | 110~150 | 7 | 12.5 | 225 | 33 | 5 | ○ |
K-W10200366 | SI-DF20よりも先端が先鋭化されている。高分解能測定に有効。 | 10本/組 | ||||||||
SI-DF40Plus(背面ALコート) | Al | - | 42 | 250~390 | 7 | 12.5 | 125 | 30 | 4 | ○ |
K-W10200365 | SI-DF40よりも先端が先鋭化されている。高分解能測定に有効。 | 10本/組 | ||||||||
SI-DF3(*2) | Al | - | 1.6 | 23~31 | 10 | 12.5 | 450 | 55 | 4 | ○ |
K-A102001593 | 液中DFM標準推奨品。 | 30本/組 | ||||||||
SI-DF3FM | Al | - | 2.8 | 60~90 | 7 | 12.5 | 225 | 28 | 3 | ○ |
K-W10200367 | 高分子、生体試料など柔らかい試料に有効。DF3P2タイプよりも静電気に強い。 | 10本/組 | ||||||||
SI-DF20S(背面ALコート) | Al | - | 15 | 110~150 | 2~5 | 12.5 | 225 | 33 | 5 | ○ |
K-A102002731 | 高分解能測定用、スーパーシャープ探針。 | 10本/組 | ||||||||
SI-DF40S(背面ALコート) | Al | - | 42 | 250~390 | 2~5 | 12.5 | 125 | 30 | 4 | ○ |
K-A102002742 | 高分解能測定用、スーパーシャープ探針。 | 10本/組 | ||||||||
SI-DF40H(傾斜補正10:1) | Al | - | 42 | 250~390 | 15 | 12.5 | 125 | 30 | 4 | ○ |
K-W10200303 | ハイアスペクト探針(アスペクト比1:10)。補正角13°。高さ1.5 µmでφ150 nm以下、先端開き角<6°。80度程度の急峻側面に有効。 | 10本/組 | ||||||||
SI-DF40H(傾斜補正5:1) | Al | - | 42 | 250~390 | 15 | 12.5 | 125 | 30 | 4 | ○ |
K-W10200368 | ハイアスペクト探針(アスペクト比1:5)。補正角13°。高さ2 µmでφ400 nm以下、先端開き角<10°。80度程度の急峻側面に有効。 | 10本/組 | ||||||||
SI-DF40H(背面ALコート) | Al | - | 42 | 250~390 | 15 | 12.5 | 125 | 30 | 4 | ○ |
K-W10200282 | ハイアスペクト探針(アスペクト比1:5)。高さ2 µmでφ400 nm以下、先端開き角<10°。80度程度の急峻側面に有効 | 10本/組 | ||||||||
センサー内蔵型 | なし | - | 40 |
300~500 |
20(*1) | 8 | 120 | 50 | - | - |
レバーPRC-DF40P | ||||||||||
K-U001354500 | レバー最先端部にTipを取付けたTip View型のセンサー内蔵型DFMカンチレバー (光てこ系不要)専用カンチレバーホルダー必要。 |
10本/組 | ||||||||
SI-AF01-A | Al | Au | 0.2 | 10~17 | 30~50 | 12.5 | 450 | 50 | 2 | - |
K-A102001571 | 30本/組 |
測定モード:FFMLM-FFM
型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | ||||||||
SI-AF01 | Al | - | 0.2 | 10~17 | 10 | 12.5 | 450 | 50 | 2 | ○ |
K-A102001560 | 30本/組 | |||||||||
SI-DF3(*2) | Al | - | 1.6 | 23~31 | 10 | 12.5 | 450 | 55 | 4 | ○ |
K-A102001593 | 30本/組 |
測定モード:VE-AFM
型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | ||||||||
SI-AF01-A | Al | Au | 0.2 | 10~17 | 30~50 | 12.5 | 450 | 50 | 2 | ○ |
K-A102001571 | 30本/組 | |||||||||
SI-DF3-A(*2) | Al | Au | 1.6 | 23~31 | 30~50 | 12.5 | 450 | 55 | 4 | ○ |
K-A102001582 | 30本/組 | |||||||||
SI-AF01 | Al | - | 0.2 | 10~17 | 10 | 12.5 | 450 | 50 | 2 | ○ |
K-A102001560 | 30本/組 |
測定モード:VE-DFM
型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | ||||||||
SI-DF3(*2) | Al | - | 1.6 | 23~31 | 10 | 12.5 | 450 | 55 | 4 | ○ |
K-A102001593 | 硬い試料へはバネ定数の大きいDFMレバー使用も可。 | 30本/組 |
測定モード:アドヒージョン
型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | ||||||||
SI-DF3(*2) | Al | - | 1.6 | 23~31 | 10 | 12.5 | 450 | 55 | 4 | ○ |
K-A102001593 | 吸着が強い試料はSI-DF20も可。SI-DF3-Aも可。 | 30本/組 |
測定モード:ヤング率測定
型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | ||||||||
SI-FC40(400 nm) | なし | - | 42 | 250~390 | 400 | 12.5 | 125 | 30 | 4 | - |
K-U002350500 | フォースカーブ/ヤング率測定ソフトウェア用。 | 10本/組 |
カンチレバーサンプルセット
セット名 | 型番 | 品目コード | セット内容 |
---|---|---|---|
DFM形状 測定セット |
SPL-DF | K-W10200732 | DFM形状測定セット SI-DF3P2 / SI-DF20P2 / SI-DF40P2 各10本のセット ※SPA400の一部カンチレバーホルダーは使用できない場合があります |
AFM/DFM 電気物性 測定セット |
SPL-MLT(L) | K-W10200848 | AFM / DFM / 電気物性測定セット SI-AF01 / SI-DF40P2 / SI-DF3R(両面) 各10本のセット AFM5400L対応 |
電気物性 測定セット |
SPL-EP | K-W10200733 | 電気物性測定セット SI-AF01-A / SI-DF3-R / SI-DF20-R 各10本のセット ※機械物性に関してはコート無でも測定可能です。 対応可能な測定モードにつきましてはお問合せください。 |
電磁気物性モードの推奨カンチレバー
測定モード:Nano/Pico Current AFM 電流同時AFM測定
型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | ||||||||
SI-DF3-R(*2) | Al | Rh | 1.6 | 23~31 | 30~50 | 12.5 | 450 | 55 | 4 | - |
K-A102002995 | 電流測定標準推奨品。SI-DF3にRhコート(膜厚30 nm)。 | 30本/組 | ||||||||
SI-DF3-R両面(*2) | Rh | Rh | 1.6 | 23~31 | 30~ | 12.5 | 450 | 55 | 4 | ○ |
K-A102002951 | SPA-500/L-trace用推奨品。SI-DF3に両面Rhコート(膜厚30 nm)。 | 10本/組 | ||||||||
SI-DF3-R(100 nm)(*2) | Al | Rh | 1.6 | 23~31 | 50~ | 12.5 | 450 | 55 | 4 | ○ |
K-A102003731 | Rhを100 nm厚コート 金属コートの耐久性が必要な測定に有効。 | 30本/組 | ||||||||
SI-DF20-R(100 nm) | Al | Rh | 15 | 110~150 | 50~ | 12.5 | 225 | 33 | 5 | ○ |
K-A102003720 | 比較的硬い試料向き、試料に押し付けての電流測定。 | 30本/組 | ||||||||
SI-AF01-A | Al | Au | 0.2 | 10~17 | 30~50 | 12.5 | 450 | 50 | 2 | - |
K-A102001571 | 比較的軟らかい試料向き。SI-AF01にAuコート(膜厚70 nm)。 | 30本/組 | ||||||||
SI-AF01-A両面 | Au | Au | 0.2 | 10~17 | 30~ | 12.5 | 450 | 50 | 2 | ○ |
K-A102002640 | SI-AF01に両面Auコート(膜厚70 nm)。 | 10本/組 | ||||||||
SI-DF3-A(*2) | Al | Au | 1.6 | 23~31 | 30 | 12.5 | 450 | 55 | 4 | - |
K-A102001582 | SI-DF3にAuコート (膜厚70 nm)。 | 30本/組 | ||||||||
SI-DF3-A両面(*2) | Au | Au | 1.6 | 23~31 | 30~ | 12.5 | 450 | 55 | 4 | ○ |
K-A102002651 | SI-DF3に両面Auコート(膜厚70 nm)。 | 10本/組 |
測定モード:KFM
型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | ||||||||
SI-DF3-A(*2) | Al | Au | 1.6 |
23~31 |
30~50 | 12.5 | 450 |
55 |
4 | - |
K-A102001582 | KFM用標準推奨品。SI-DF3にAuコート(膜厚70 nm)。 | 30本/組 | ||||||||
SI-DF3-A両面(*2) | Au | Au | 1.6 |
23~31 |
30~ | 12.5 | 450 |
55 |
4 | ○ |
K-A102002651 | SI-DF3に両面Auコート(膜厚70 nm)。 | 10本/組 | ||||||||
SI-DF3-R(*2) | Al | Rh | 1.6 | 23~31 | 30~50 | 12.5 | 450 | 55 | 4 | - |
K-A102002995 | KFM用標準推奨品。SI-DF3にRhコート(膜厚30 nm)。 | 30本/組 | ||||||||
SI-DF3-R両面(*2) | Rh | Rh | 1.6 | 23~31 | 30~ | 12.5 | 450 | 55 | 4 | ○ |
K-A102002951 | SI-DF3に両面Rhコート(膜厚30 nm)。 | 10本/組 |
測定モード:SSRM
型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | ||||||||
SI-DF40-CD(CDT-NCHR-10) | Al | ダイヤモンド | 80 | 225~610 | 100~ | 12.5 | 125 | 30 | 4 | ○ |
U00097083000 | SSRM用標準推奨品。SI-DF40にBドープダイヤモンドコート。 | 10本/組 | ||||||||
SI-DF40-R (100 nm) | Al | Rh | 42 | 250~390 | 50~ | 12.5 | 125 | 30 | 4 | ○ |
K-A102003715 | SI-DF40にRh(100 nm厚)コート。 | 30本/組 | ||||||||
SI-DF3-R(100 nm) | Al | Rh | 1.6 | 23~31 | 50~ | 12.5 | 450 | 55 | 4 | ○ |
K-A102003731 | SI-DF3にRh(100 nm厚)コート。 | 30本/組 |
測定モード:SNDM
型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | ||||||||
SI-DF20-R両面 | Rh | Rh | 15 | 110~150 | 30~ | 12.5 | 225 | 33 | 5 | - |
K-A102003742 | 10本/組 | |||||||||
SI-DF40-R両面 | Rh | Rh | 42 | 250~390 | 30~ | 12.5 | 125 | 30 | 4 | - |
K-W10200364 | 10本/組 | |||||||||
SI-DF3-R両面 | Rh | Rh | 1.6 | 23~31 | 30~ | 12.5 | 450 | 55 | 4 | - |
K-A102002951 | 10本/組 | |||||||||
両面Rhコート(膜厚30 nm)。レバーホルダーの構造上、導通をレバー背面からとっているため、両面とも導電性が大きいカンチレバーを推奨。SI-DF20-Rなどでも使用は可能。 |
測定モード:SNDMⅡ
型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | ||||||||
SI-DF3-R(*2) | Al | Rh | 1.6 | 23~31 | 30~50 | 12.5 | 450 | 55 | 4 | - |
K-A102002995 | EFM用標準推奨品。SI-DF3にRhコート(膜厚30 nm)。 | 30本/組 | ||||||||
SI-DF20-R | Al | Rh | 15 | 110~150 | 30~50 | 12.5 | 225 | 33 | 5 | - |
K-A102003502 | 探針ロジウムコーティング(膜厚30 nm)。 | 30本/組 | ||||||||
SI-DF40-R | Al | Rh | 42 | 250~390 | 30~50 | 12.5 | 125 | 30 | 4 | - |
K-A102003611 | 探針ロジウムコーティング(膜厚30 nm)。 | 30本/組 |
測定モード:圧電応答
型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | ||||||||
SI-DF3-R(100 nm) | Al | Rh | 1.6 | 23~31 | 50~ | 12.5 | 450 | 55 | 4 | ○ |
K-A102003731 | 圧電応答標準推奨品。SI-DF3にRh(100 nm厚)コート。 | 30本/組 | ||||||||
SI-DF3-R | Al | Rh | 1.6 | 23~31 | 30~50 | 12.5 | 450 | 55 | 4 | - |
K-A102002995 | SI-DF3にRh コート(膜厚30 nm)。 | 30本/組 | ||||||||
SI-DF20-R(100 nm) | Al | Rh | 15 | 110~150 | 50~ | 12.5 | 225 | 33 | 5 | ○ |
K-A102003720 | SI-DF20にRh(100 nm厚)コート。 | 30本/組 |
測定モード:EFM
型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | ||||||||
SI-DF3-R(*2) | Al | Rh | 1.6 | 23~31 | 30~50 | 12.5 | 450 | 55 | 4 | - |
K-A102002995 | EFM用標準推奨品。SI-DF3にRhコート(膜厚30 nm)。 | 30本/組 | ||||||||
SI-DF3-A(*2) | Al | Au | 1.6 | 23~31 | 30~50 | 12.5 | 450 | 55 | 4 | - |
K-A102001582 | EFM用標準推奨品。SI-DF3にAuコート(膜厚70 nm)。 | 30本/組 | ||||||||
SI-DF40-R両面 | Rh | Rh | 42 | 250~390 | 30~ | 12.5 | 125 | 30 | 4 | ○ |
K-W10200364 | EFM用真空測定推奨品。SI-DF40にRhコート(膜厚30 nm)。 | 10本/組 |
測定モード:MFM
型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | ||||||||
SI-MF3 | Al | 磁性体 コート |
1.5 | 23~31 | 35 | 12.5 | 450 | 55 | 4 | ○ |
K-A102001675 | SI-DF3に磁性体コート。(CoPtCr 膜厚80 nm)着磁済(S極)。 | 10本/組 | ||||||||
SI-MF20 | Al | 磁性体 コート |
15 | 110~150 | 35 | 12.5 | 225 | 33 | 5 | ○ |
K-A102001680 | MFM標準推奨品、SI-DF20に磁性体コート。(CoPtCr 膜厚80 nm)着磁済(S極)。 | 10本/組 | ||||||||
SI-MF40 | Al | 磁性体 コート |
42 | 250~390 | 35 | 12.5 | 125 | 30 | 4 | - |
K-A102001691 | 真空中測定用、SI-DF40に磁性体コート。(CoPtCr 膜厚80 nm)着磁済(S極)。 | 10本/組 | ||||||||
SI-MF40LM | Al | 磁性体 コート |
42 | 250~390 | 15 | 12.5 | 125 | 30 | 4 | - |
K-A102004800 | 低モーメント探針、真空中高分解能測定用。CoPtCrコート 膜厚24 nm、着磁なし。 | 10本/組 | ||||||||
SI-MF3N | Al | 磁性体 コート |
2.8 | 60~90 | ~50 | 12.5 | 225 | 28 | 3 | - |
U00065766300 | 探針磁性体コーティング。 | 10本/組 | ||||||||
SI-MF40(着磁なし) | Al | 磁性体 コート |
42 | 250~390 | 50~60 | 12.5 | 125 | 30 | 4 | - |
K-A102004822 | 探針磁性体コーティング(CoPtCr 膜厚80 nm)。 | 10本/組 | ||||||||
SI-MF3-LM | Al | 磁性体 コート |
1.6 | 23~31 | 50~60 | 12.5 | 450 | 55 | 4 | ○ |
K-W10200320 | 低モーメント探針(CoPtCrコート 膜厚24 nm)着磁なし。 | 10本/組 | ||||||||
SI-MF20-LM | Al | 磁性体 コート |
15 | 110~150 | 100~ | 12.5 | 225 | 33 | 5 | ○ |
K-W10200285 | 低モーメント探針(CoPtCrコート 膜厚24 nm)着磁なし。 | 10本/組 |
10本組カンチレバー(汎用Si系カンチレバー)
測定モード:DFM
測定 モード | 型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | |||||||||
DFM | SI-DF3(*2) | Al | - | 1.6 | 23~31 | 10 | 12.5 | 450 | 55 | 4 | ○ |
K-W10200630 | 液中DFM標準推奨品。推奨カンチレバーホルダー(マルチホルダー、KFMホルダー)。 | 10本/組 | |||||||||
SI-DF20(背面Alコート) | Al | - | 15 | 110~150 | 10 | 12.5 | 225 | 33 | 5 | ○ | |
K-W10200646 | DFM標準推奨品。 | 10本/組 | |||||||||
SI-DF40(背面ALコート) | Al | - | 42 | 250~390 | 10 | 12.5 | 125 | 30 | 4 | ○ | |
K-W10200645 | DFM標準推奨品。凹凸、静電気、吸着等が大きな試料に有効。 | 10本/組 | |||||||||
SI-DF3P2(*1) | Al | - | 2 | 50~90 | 7 | 14 | 240 | 40 | 2.3 | ○ | |
K-W10200643 | レバー最先端部に探針取付け。高分子、生体試料など柔らかい試料に有効。 SPA-400にはセットできない場合があります。 |
10本/組 | |||||||||
SI-DF20P2(*1) | Al | - | 9 | 100~200 | 7 | 14 | 200 | 40 | 3.5 | ○ | |
K-W10200641 | DFM標準推奨品。レバー最先端部に探針取付け。柔らかい試料から硬い試料まで幅広いサンプルに対応可能。SPA-400にはセットできない場合があります。 | 10本/組 | |||||||||
SI-DF40P2(*1) | Al | - | 26 | 200~400 | 7 | 14 | 160 | 40 | 3.7 | ○ | |
K-W10200640 | DFM標準推奨品。レバー最先端部に探針取付け。凹凸、静電気、吸着等が大きな試料に有効。SPA-400にはセットできない場合があります。 | 10本/組 |
測定モード:AFM電気物性測定用
型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | ||||||||
SI-DF3-R(*2) | Al | Rh | 1.6 | 23~31 | 30~ | 12.5 | 450 | 55 | 4 | - |
K-W10200633 | SI-DF3にRh コート(膜厚30 nm)。 | 10本/組 |
その他カンチレバー
測定モード:DFM用
型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | ||||||||
SI-DF20 | なし | - | 15 | 110~150 | 10 | 12.5 | 225 | 33 | 5 | ○ |
K-A102001604 | DFM用。 | 30本/組 | ||||||||
SI-DF40 | なし | - | 42 | 250~390 | 10 | 12.5 | 125 | 30 | 4 | ○ |
K-A102001615 | DFM用。 | 30本/組 | ||||||||
SI-DF20S | なし | - | 15 | 110~150 | 2~5 | 12.5 | 225 | 33 | 5 | ○ |
K-A102001631 | DFM用スーパーシャープ探針。 | 10本/組 | ||||||||
SI-DF40S | なし | - | 42 | 250~390 | 2~5 | 12.5 | 125 | 30 | 4 | ○ |
K-A102001642 | DFM用スーパーシャープ探針。 | 10本/組 | ||||||||
SI-DF40H | なし | - | 42 | 250~390 | 10 | 12.5 | 125 | 30 | 4 | ○ |
U00065768500 | ハイアスペクト探針(アスペクトト比1:5)。高さ2 µmでφ400 nm以下、 先端開き角<10°。80度程度の急峻側面に有効 取付角±7°。 |
10本/組 | ||||||||
SI-DF40H(背面ALコート) | Al | - | 42 | 250~390 | 10 | 12.5 | 125 | 30 | 4 | ○ |
K-W10200282 | ハイアスペクト探針(アスペクトト比1:5)。高さ2 µmでφ400 nm以下、 先端開き角<10°。80度程度の急峻側面に有効 取付角±7°。 |
10本/組 |
測定モード:電気物性機械物性測定用
型番 | 背面コート | 探針先端コート | K (N/m) | F (kHz) | R (nm) | D (µm) | L (µm) | W (µm) | T (µm) | SPA500 L-trace対応 |
---|---|---|---|---|---|---|---|---|---|---|
品目コード | 用途・内容 | 数量 | ||||||||
SI-AF01-Pt | PtIr5 | PtIr5 | 0.2 | 10~17 | 25 | 12.5 | 450 | 50 | 2 | - |
K-A102003235 | 探針PtIr5コーティング。 | 20本/組 | ||||||||
SI-AF01-R両面 | Rh | Rh | 0.2 | 10~17 | 30~ | 12.5 | 450 | 50 | 2 | ○ |
K-A102002962 | 探針ロジウムコーティング(膜厚30 nm)。 | 10本/組 | ||||||||
SI-DF3-R両面(*2)(100 nm) | Rh | Rh | 1.6 | 23~31 | 50~ | 12.5 | 450 | 55 | 4 | ○ |
K-A102003911 | 探針ロジウムコーティング(膜厚100 nm)。 | 10本/組 | ||||||||
SI-DF3-R両面(*2)(300 nm) | Rh | Rh | 1.6 | 23~31 | 100~ | 12.5 | 450 | 55 | 4 | ○ |
K-A102003775 | 探針ロジウムコーティング(膜厚300 nm)。 | 10本/組 | ||||||||
SI-DF3-R両面(*2)(60 nm) | Rh | Rh | 1.6 | 23~31 | 40~ | 12.5 | 450 | 55 | 4 | ○ |
K-A102004844 | 探針ロジウムコーティング(膜厚60 nm)。 | 10本/組 | ||||||||
SI-DF20-A | Al | Au | 15 | 110~150 | 30~50 | 12.5 | 225 |
33 |
5 | - |
K-A102001664 | 探針金コーティング(膜厚70 nm)。 | 30本/組 | ||||||||
SI-DF20-R | Al | Rh | 15 | 110~150 | 30~50 | 12.5 | 225 |
33 |
5 | - |
K-A102003502 | 探針ロジウムコーティング(膜厚30 nm)。 | 30本/組 | ||||||||
SI-DF20-R両面(100 nm) | Rh | Rh | 15 | 110~150 | 50~ | 12.5 | 225 | 33 | 5 | ○ |
K-A102003704 | 探針ロジウムコーティング(膜厚100 nm)。 | 10本/組 | ||||||||
SI-DF20-R両面(300 nm) | Rh | Rh | 15 | 110~150 | 100~ | 12.5 | 225 | 33 | 5 | ○ |
K-A102003884 | 探針ロジウムコーティング(膜厚300 nm)。 | 10本/組 | ||||||||
SI-DF20-R両面(60 nm) | Rh | Rh | 15 | 110~150 | 40~ | 12.5 | 225 | 33 | 5 | ○ |
K-A102004833 | 探針ロジウムコーティング(膜厚60 nm)。 | 10本/組 | ||||||||
SI-DF40-R | Al | Rh | 42 | 250~390 | 30~50 | 12.5 | 125 | 30 | 4 | - |
K-A102003611 | 探針ロジウムコーティング(膜厚30 nm)。 | 30本/組 | ||||||||
SI-DF40-R(100 nm) | Al | Rh | 42 | 250~390 | 50~ | 12.5 | 125 | 30 | 4 | ○ |
K-A102003715 | 探針ロジウムコーティング(膜厚100 nm)。 | 30本/組 | ||||||||
SI-DF40-R(300 nm) | Al | Rh | 42 | 250~390 | 100~ | 12.5 | 125 | 30 | 4 | ○ |
K-A102004855 | 探針ロジウムコーティング(膜厚300 nm)。 | 30本/組 | ||||||||
SI-DF40-R 両面(300 nm) | Al | Rh | 42 | 250~390 | 100~ | 12.5 | 125 | 30 | 4 | ○ |
K-A102005204 | 探針ロジウムコーティング(膜厚300 nm)。 | 10本/組 | ||||||||
SI-DF3D(*2) | Al | ダイヤモンド | 1.6 | 23~31 | 100~ | 12.5 | 450 | 55 | 4 | ○ |
U00065814600 | 探針ダイヤモンドコーティング。 | 10本/組 |
操作ガイド ~カンチレバーの特性~
AFM用カンチレバーの特性 (PDF形式、453Kバイト)※準備中です。
DFM用カンチレバーの特性 (PDF形式、413Kバイト)※準備中です。
(全カンチレバー) バネ定数K(N/m)は、設計値となります。
*1
SI-DF3P2、SI-DF20P2、SI-DF40P2について・・・
SPA400のワイヤータイプでないDFMホルダーには、セットできないものがあります。使用するためにはホルダーの改造が必要です。
(費用については、弊社サービス担当にご連絡ください。サービス受付電話番号0120-513-522)
*2 小型AFMのお客様はSI-DF3系レバーを使用の際は、マルチホルダかKFMホルダを推奨しております。
(注意)AFM5500M、L-traceWIDE、L-traceII、L-trace、SPA500系のユニットは、
-
窒化シリコン製カンチレバー(SN-で始まるカンチレバー)は取り付けることができません。
シリコン製カンチレバー(SI-で始まるカンチレバー)をお使いください。 - AFM5500M、L-trace、SPA500系のユニットで電気物性測定を行う場合は、両面金属コートや膜厚100 nm以上のものをお使いください。
- SI-DF40-で始まるカンチレバーを推奨します。
標準試料・試料台(走査型プローブ顕微鏡(SPM/AFM)用)
標準試料
名称 | HOPG標準試料 | 校正用スタンダード試料 STS3-1000P | 校正用レファレンス試料 STR3-1000P | 校正用レファレンス試料 STR10-1000P | |
---|---|---|---|---|---|
コード | GBB-0017 |
CFE-0505 |
GCB-0038 |
GCB-0023 |
CFE-0510 |
数量 | 1式 | 4個/組 | 1式 | 1式 | 1式 |
内容 | 試料サイズ 12 mm角 |
試料サイズ 5 mm角セット |
段差1000Å | 段差1000Å | 段差1000Å |
名称 | AFM校正用 パターン試料 |
マイカ標準試料 | 傾斜評価用 標準サンプル |
探針評価サンプル | ゲルパック |
コード | K-Y10200180 |
GBB-0007 |
GCN-0018 |
GBB-0079 |
CFE-0511 |
数量 | 1個 | 1個 | 1個 | 1個 | 5個/組 |
名称 | PMMAヤング率測定 標準サンプル |
||||
コード | GAA-0966 |
||||
数量 | 20枚/式 |
試料台
名称 | 試料台(磁石取付に対応)Niメッキ | シャーレステージ(液中用)大型試料台付 | ||
---|---|---|---|---|
コード | GCB-0098 |
GCB-0078 |
GAA-0223 |
GAA-0224 |
数量 | 10枚/組 | 10枚/組 | 1式 | 1式 |
内容 | 試料サイズ 20 mm径用 | 試料サイズ 30 mm径用 | ステージ+樹脂製2個 | ステージ+ガラス製2個 |
名称 | インパクトステージ セット |
ウエハー用 断面測定用試料台 |
E-sweep用※ 標準試料台 |
E-sweep用※ 磁石試料台 |
コード | K-YSPI936D017 |
GCB-0075 |
GCB-0031 |
CFE-0513 |
数量 | 1式 | 1式 | 3個/式 | 1式 |
内容 | 試料台とスライダー2個 | |||
名称 | E-sweep用※ 加熱冷却試料板 |
雰囲気遮断試料 ホルダ(平面用) |
雰囲気遮断試料 ホルダ(断面用) |
雰囲気遮断マスク (断面用) |
コード | CFE-0514 |
K-W10200749 |
K-W10200748 |
K-W10200739 |
数量 | 1組 | 1式 | 1式 | 5枚/組 |
内容 | 10 mmX10 mmX0.5 mm銅製5枚 | 雰囲気遮断試料搬送ユニットの構成部材です。 ※図1参照 |
||
名称 | ゲルプレート | ゲル台 | ||
コード | AHS-0654 |
U00062376600 |
||
数量 | 2個/組 | 1個 | ||
内容 | AFM5500M用 | AFM5400L用 |
※AFM5300Eと共通で使用できます。
図1.雰囲気遮断試料搬送ユニット使用イメージ
雰囲気遮断試料ホルダにより、SEM、IM、AFM間を大気に曝露することなく搬送できるので、2次電池等の評価に最適です。
消耗品の価格について
消耗品の価格などについては、会員制サイトS.I.naviにてご覧いただけます。
* ご使用製品の登録(型式、シリアルNo.など)が必要です。
【会員制サイトS.I.navi】
関連リンク
日立電子顕微鏡をご愛用いただいているお客様向けのコンテンツを提供する会員制サイト
