더블 빔 분광 광도계 U-2900/2910
![더블 빔 분광 광도계 U-2900/2910](/kr/ko/media/ana-u2900_main_jpg_tcm40-28105.jpg)
대형 컬러 액정을 탑재하여 편리성과 신뢰성을 추구한 분광 광도계.
유럽 약전 기준에 대응할 수 있는 스펙트럼 밴드 폭 1.5 nm의 고분해능을 자랑하는 더블 빔 분광 광도계 U-2900/2910.
옵션인 50 µL, 25 µL, 5 µL 미량 셀에 의해 바이오 분야 등의 미량 측정도 가능합니다.
특징
더블 빔에 의한 안정된 광학계
![Stable optics due to double beam](/kr/ko/media/ana-u2900_01_gif_tcm40-25363.gif)
더블 빔은 싱글 빔과 달리 광원의 에너지를 하프 미러에 의해 2개로 나누고, 한쪽은 대조 쪽, 다른 한쪽은 시료 쪽을 통과하도록 하고 있습니다.
대조 쪽의 에너지도 검지기에 입사하고 있기 때문에 이 신호를 기준으로 해서 측광하고 있습니다.
이렇게 해서 광원의 에너지 변화를 보정할 수 있고, 장시간 안정된 측정을 할 수 있습니다.
수차 보정 오목면 회절 격자의 탑재
![Incorporation of stigmatic concave diffraction grating](/kr/ko/media/ana-u2900_01_gif_tcm40-28094.gif)
본 장치의 광학계는 오목면 회절 격자 단색화장치로서 폭넓게 보급되어 있는 세야-나미오카형 단색화장치를 도입하고 있습니다.
오목면 회절 격자는 집광과 분산 양쪽의 기능을 겸비하고 있기 때문에 미러가 적은 광학계를 만들 수 있습니다.
분광 광도계에서는 사용하는 미러의 매수가 적어지면 광로가 짧아져 수차가 없고 밝은 광학계가 됩니다.
종전에 본질적으로 피할 수 없었던 수차에 대해서도 히타치의 독자적인 기술로 수차 보정 오목면 회절 격자를 개발하여 고분해능화를 실현했습니다.
오목면 회절 격자 단색화장치로서 가장 많이 보급되어 있는 세야-나미오카형 단색화장치의 코마 수차를 제거하여 고분해능화를 달성. 그 가공을 지탱하고 있는 것이 일본 유일의 룰링 엔진입니다.
U-2900/2910의 회절 격자도 이 기계를 통해 탄생했습니다.
![Seya- Namioka monochromator](/kr/ko/media/ana-u2900_02_gif_tcm40-28095.gif)
유럽 약전에 대응하는 스펙트럼 밴드 폭 1.5 nm
유럽 약전에서는 헥산 중 0.02%(V/V) 톨루엔 용액을 측정했을 때의 비가 1.5 이상이 요구되고 있는데, 오른쪽 그림과 같이 1.6으로 충족하고 있습니다.
(샘플: n-헥산 중의 0.02% 톨루엔 용액)
![-](/kr/ko/media/ana-u2900_03_gif_tcm40-28096.gif)
PC에 의한 장치 제어 및 데이터 처리가 가능
UV Solutions 프로그램을 이용하면 PC에서 U-2900을 제어할 수 있습니다.
정량 연산이나 파장 스캔 등 U-2900의 기능은 물론, 다른 애플리케이션 프로그램에의 붙여 넣기, 전송, 보고서 작성 등을 서포트합니다.
(U-2910은 PC 제어 전용 기기입니다. Windows® 대응 PC가 별도로 필요합니다)
조작이 간단
조작 순서에 따라 버튼이 배치되어 있어 부담 없이 조작할 수 있습니다.
![-](/kr/ko/media/ana-u2900_04_gif_tcm40-28097.gif)
풍부한 데이터 처리
스펙트럼의 확대・축소, 스무딩, 미분・적분, 스펙트럼 간의 사칙 계산 등을 할 수 있습니다.
![-](/kr/ko/media/ana-u2900_05_gif_tcm40-28098.gif)

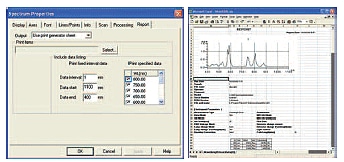

보고서 작성을 강력 서포트
측정 데이터를 Microsoft® Excel®에 전송할 수 있습니다. 리포트 버튼으로 원 터치 전송.
![-](/kr/ko/media/ana-u2900_07_gif_tcm40-25369.gif)
스펙트럼을 다른 소프트웨어에 붙여 넣을 수도 있습니다.
![-](/kr/ko/media/ana-u2900_07_gif_tcm40-28100.gif)
인쇄 미리 보기
인쇄하기 전에 미리 보기를 이용하여 항목 등의 내용을 확인할 수 있습니다.
![-](/kr/ko/media/ana-u2900_08_gif_tcm40-28101.gif)
측정한 데이터의 텍스트 변환 기능도 탑재
ASCII 텍스트 형식이나 J-CAMP 형식으로 변환할 수 있을 뿐 아니라, 스펙트럼을 메타파일 형식으로 저장할 수도 있습니다.
![-](/kr/ko/media/ana-u2900_10_gif_tcm40-25372.gif)
사양
항목 | 내용 |
---|---|
광학계 | 더블 빔 |
파장 범위 | 190~1,100 nm |
스펙트럼 밴드 폭 | 1.5 nm |
디스플레이 | U-2900: 백라이트 부속 컬러 LCD(10.4형) |
프린터 I/F | U-2900: 센트로닉스 |
시리얼 I/F | RS-232 C(UV Solutions 프로그램 전용) |
크기(본체) |
U-2900: 500(W)×605(D)×283(H) (mm) (LCD 접었을 때) |
U-2910: 500(W)×605(D)×241(H) (mm) (PC, 프린터 미포함) | |
중량(본체) | U-2900: 31 kg / 2910: 29 kg |
전원 | 100, 115, 220, 230, 240 V 50/60 Hz |
전원 용량 | 300 VA |
특별 부속품(옵션)
옵션 패키지 프로그램 | 색채 계산과 색차 계산이 가능합니다. |
---|---|
핵산 측정 프로그램 | 유전자 연구를 하는데 있어 필수인 DNA/RNA 등 핵산의 추출・정제 확인에 사용하실 수 있습니다. 데이터(230, 260, 280 nm에서의 측광값) 계산 결과(260/280, 핵산 농도, 단백질 농도, 몰 농도)를 화면에 일괄 표시할 수 있습니다. |
GLP/GMP 프로그램 |
광학계의 장치 성능 확인 작업을 실행할 수 있습니다. 항목별 측정 모드나 자동 계측 모드(시료가 불필요한 경우 가능)도 준비. 또, 측정 목적에 맞추어 판정 허용값 범위의 설정도 가능합니다. |
리포트 제너레이터 프로그램 |
측정 결과의 리포트 출력 형식을 자유롭게 커스터마이즈할 수 있도록 하는 프로그램입니다. 리포트의 항목이나 코멘트의 문자 크기, 위치 설정 외에도, 지금까지 손으로 하던 계산을 표 계산 기능을
이용하여 실행할 수 있습니다.
|
