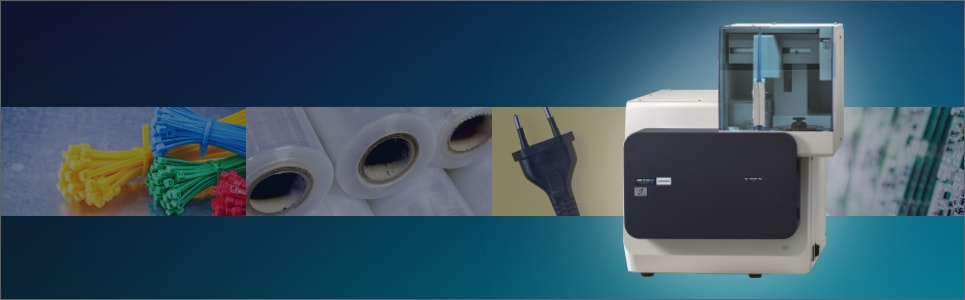

加熱脱離質量分析計（フタル酸エステル類スクリーニング検査装置）HM1000A

RoHS指令の改正に伴い、2019年7月から、絶縁被覆材や電気絶縁テープ、包装用フィルムなどに使用されている4種類のフタル酸エステルが規制対象物質に加わります。
本装置は、フタル酸エステル類の迅速なスクリーニング検査を生産現場で簡単に行うための専用機です。操作性の良さに加え、約8時間で50個の自動測定という高スループットな検査を実現しています。

オンラインでのご相談

お問い合わせください

取扱会社：株式会社日立ハイテクサイエンス

* HM1000Aはフタル酸エステル類スクリーニング装置です。フタル酸エステル類が検出された場合は、詳細分析を行って頂きますようお願いいたします。

カタログお問い合わせ

特長新機能による精度向上仕様有害物質規制について環境配慮動画/導入事例

特長

IEC 62321-3-4に準拠した測定に対応

IEC 62321-3-4（電気・電子機器中における特定物質の定量－第3-4部：スクリーニング－紫外線検出器付き高速液体クロマトグラフィ（HPLC-UV），薄層クロマトグラフィ（TLC）及び昇温脱離質量分析法（TD-MS）による電気・電子機器の高分子中のフタル酸エステル）に準拠した測定に対応しており、公定法に則った検査手法としてフタル酸エステル類のスクリーニング検査にご利用いただけます。

迅速な検査：1サンプルの測定時間は最短10分以下！

気化した化合物をイオン化し、直接質量分析できるので、高速に測定できます。（分離カラム不要）

約8時間で50個の連続自動測定を実現

正確でスムーズなオートサンプラ（標準搭載）により、測定をスタートすると、最大50個の連続自動測定ができます。測定中に、次の測定サンプルの準備やその他の業務を行えるため、業務効率が上がり、測定者の負荷が軽減されます。

サンプリングから測定まで、迷いのない簡単操作！

適量にカットしたサンプルをサンプルパンに入れ、サンプルトレイへセットします。あとは簡単なソフトウェアの操作で、オートサンプラによる自動測定が開始されます。ソフトウェア画面上にサンプルトレイイメージが表示され、連続測定の進捗や判定結果（PASS/FAIL）を一目で確認できます。

低ランニングコスト

キャリアガスは窒素ガスを使用します。窒素ガス発生装置（国内オプション）の使用により、必要なユーティリティは電源のみとなります。高価なヘリウムガスや液化窒素等の供給や管理の手間を省き、ランニングコストも抑えます。

新機能による精度向上

「代替可塑剤」補正機能

規制対象物質の代替可塑剤に含まれるテレフタル酸ジ-2-エチルヘキシル（DOTP）は、規制対象物質と類似した構造を持っています。これら類似構造をもつ物質について、イオン強度の相関をベースとした補正を行うことで識別精度を向上させ、正確な測定を実現します。

SIM・SCAN同時測定による「ポリマー」補正機能

SIM・SCAN同時測定を実現することにより、マススペクトルの周期性を踏まえた測定を可能にし、滑剤等のポリマーが混在する試料に対してのスクリーニング精度を向上させます。

仕様

構成	装置基本構成	HM1000A（装置本体・付属品）パソコンセット（デスクトップパソコン、モニター、テーブルタップ）
構成	主なオプション品	窒素ガス発生装置（国内販売オプション）
測定仕様	測定対象	フタル酸エステル類（DBP/DIBP,BBP,DEHP）臭素系難燃剤（DBDE）
	サンプル量	0.2 mg ± 0.04 mg
	試料形態	固体、粉体試料
	搭載サンプル数	最大50 個（オートサンプラ部）
質量検出部	イオン源	大気圧化学イオン化（APCI）
	質量分析部	四重極マスフィルター
	測定モード	スキャンモード SIMモード（最大20チャンネル）
外形寸法と質量	本体	510 mm（W）×615 mm（D）×615 mm（H）, 約85 kg
外形寸法と質量	ロータリーポンプ	160 mm（W）×490 mm（D）×265 mm（H）, 約29 kg

有害物質規制について

EU－RoHS指令の概要

EU-RoHS指令は、製品の廃棄時に自然環境へ影響を及ぼす化学物質をターゲットに、EU市場へ電気・電子機器を上市する場合の化学物質の含有規制として施行されました。

製造者は、
適合宣言書や技術文書の作成、適合を証明するCEマークの製品への貼り付けなどを行う必要があります。
輸入者は、
製造者に適合性評価の確認、違反した際の市場から違反製品の撤去などを行わなくてはなりません。

2006年7月より、特に人体や環境へ有害とされる（1）鉛、（2）水銀、（3）カドミウム、（4）六価クロム、（5）ポリブロモビフェニル（PBB）、（6）ポリブロモジフェニルエーテル（PBDE）の6物質で規制が始まり、2019年7月からは、新たに4つのフタル酸エステル（1）フタル酸ジエチルヘキシル（DEHP）、（2）フタル酸ブチルベンジル（BBP）、（3）フタル酸ジブチル（DBP）、（4）フタル酸ジイソブチル（DIBP）が追加され、機器のカテゴリーごとに規制が始まります（表1）。

カテゴリー		適用開始日
1	大型家庭用電気製品	2019/7/22
2	小型家庭用電気機器
3	ITおよびテレコミュニケーション機器
4	コンシューマ機器
5	照明機器
6	電機工具（据付型大型産業用工具を除く）
7	玩具、レジャーおよびスポーツ機器
8	医療機器	2021/7/22
9	産業用を含む、監視および制御機器	2021/7/22
10	自動販売機	2019/7/22
11	上記カテゴリーに該当しない電気電子機器	2019/7/22

表1：「改正RoHS指令」適用カテゴリー

サプライチェーンへの影響

新たに追加されるフタル酸エステル類は、主に可塑剤としてプラスチックを柔らかくするために含有され、電線被覆や電気絶縁テープ、包装用フィルムなど、広い分野で使用されています。また、特性に「移行性」を持ち、接触により移行するため製造時以外の保管・運搬においても、外部からの汚染や付着などに留意が必要となる可能性があります。

製造者にとって、サプライチェーンの上流で起こり得る「サイレントチェンジ」にも留意が必要です。設計仕様やコストの問題から、川下企業に伝達せずに規制物質を含む部品、材料への変更が行われることがないよう、サプライヤーとのコミュニケーションや受入検査によるチェックなどが必要になります。
