TEM用デジタルカメラ

TEM用デジタルカメラ

フィルム使用に伴う現像作業および廃液の削減、デジタル化による業務の効率向上を図ることができます。

高速、高感度、高精細を発揮するsCMOS 撮像素子を搭載したAMT 社製のデジタルカメラです。500 万画素(NanoSprint500)および1200 万画素(NanoSprint1200)のそれぞれの仕様において、毎秒30フレーム以上のレートで出力可能です。電子線回析画像も広範囲に取り込めます。

製造元: Advanced Microscopy Techniques, Corp.

取扱会社:株式会社 日立ハイテクフィールディング

特長

  1. 冷却水・TEMブランキング改造不要
  2. フォスファ(シンチレータ)のみ現地交換可能
  3. 据付・整備は弊社サービスエンジニアが実施

AMT社のHPにて各モデルの仕様詳細、およびサンプル画像をご覧いただけます。

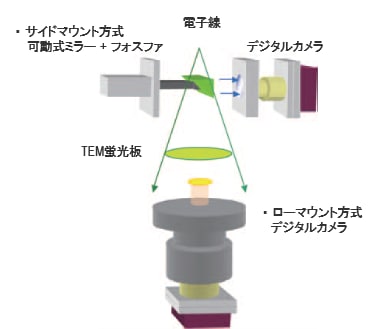

概略図

-

仕様

NanoSprintシリーズ
カメラモデルNanoSprint500 S/M /L-ANanoSprint1200 S/M-B
画素数 2426x2048、約500万画素*1 4096x3008、約1200万画素*1
カメラ取り付け位置
  1. 35 ㎜カメラポート・サイドマウント
  2. フィルム面位置・ミッドマウント*2
  3. TEM カメラ室下・ローマウント
  1. 35 ㎜カメラポート・サイドマウント
  2. フィルム面位置・ミッドマウント*2
TEM 蛍光板上での取り込み画角
  1. 約100x80 ㎜
  2. 約22x18 ㎜
  3. 約16x13 ㎜
  1. 約100x80 ㎜
  2. 約22x18 ㎜
インターフェース・電源 USB 3.0
据付可能TEM H-7500 以降の機種*3
PC 仕様 ミニタワー:Windows®10 64Bit/21型ワイドモニター
保存様式 TIFF/JPEG/AVI、など
機能 ・リアルタイムFFT     ・輪郭強調処理
・リカーシブルフィルタ  ・測長機能(距離・カメラ長)
・バックグラウンド補正  ・動画保存機能
電源 AC100V/5A(50/60Hz)
付属品 インストールディスク・取扱説明書(日本語)
保証期間 据付完了後1年間
納期 受注後2~3ヵ月
据付、取扱説明 2~3日間
オプション サイドマウント用DIFF スポットマスク( 受注時選択要)

*1 H-7500 シリーズ以降の100kVTEM では、画角が制御されます。

*2 ミッドマウント位置に取り付ける場合は、TEM フィルムカメラが使えなくなります。

*3 H-7600 インテグレーション/ H-7650 インテグレーションには対応していません。

撮像素子は放射線などのダメージで劣化し、線または点状の変化が現れる場合があります。

PC のLAN 接続は別のPC に異なるセグメントで接続し、直接、公衆回線に接続しないでください。

ご使用の前に、取扱説明書・注意事項をご確認の上、正しくお使いください。

仕様については予告無く変更することがあります。
