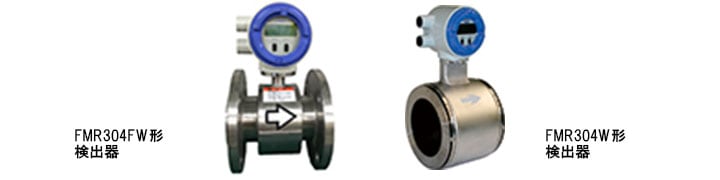

FMR304シリーズ コンパクト電磁流量計
FMR304シリーズ コンパクト電磁流量計
過酷な使用環境に耐える信頼性と便利な高機能を装備しています。
特長
化学、薬品、紙パルプ、バイオ、食品、水処理などの各分野での種々の流量測定に用いられ、容積流量に比例したDC4～20ｍAの流量信号および流量積算用パルス、または自己診断警報を出力します。
-
多彩な機能を装備
マルチレンジ、流れ方向、流量スイッチ、自己診断など各種機能を装備しています。 -
反射スイッチの採用により操作性を向上
各種の設定は、赤外線を用いた反射スイッチによってカバーを開けずに操作できます。
仕様
主な仕様
| 形式 | FMR304W | FMR304FW | |||
|---|---|---|---|---|---|
| 分類 | コンパクト形 | ||||
| 一体形 | 一体形 | ||||
| 形式 | FMR304W | FMR304FW | |||
| 配管接続方式 | はさみ込み式：口径2.5～40 | フランジタイプ | |||
| 口径(mm) | 2.5、5、10、15、25、40、50、80 | 50、80、100、150、200 | |||
| 構造 | IP67(防浸形) | ||||
| 流量測定範囲 | 流速換算で最小レンジ0～0.1m/s、最大レンジ0～10m/s(口径により異なる） | ||||
| 精度 | 指示値の±0.5%（流速、口径により異なる） | ||||
| 出力信号 | 流量信号 | DC4～20mA 負荷抵抗：最大1kΩ | |||
| 積算パルス信号 | トランジスタ接点（オープンコレクタ） 1パルス/h～1000パルス/s | ||||
| 接点信号 | 積算パルスまたは自己診断を選択 | マルチレンジ、流れ方向、流量スイッチ、自己診断のいずれかを選択して組合せ（最大5点） | |||
| 表示 | 瞬時流量、積算流量（バックライト付グラフィックLCD） | ||||
| 流体温度 | -20～120℃（ライニング材質、圧力などにより異なる。凍結不可 | ||||
| 周囲温度 | 検出器 | -20～60℃ | |||
| 変換器 | -10～60℃ | ||||
| 電源 | AC100V/110V 50、60HZまたはDC24V | ||||
