FMR404シリーズ 高機能形電磁流量計

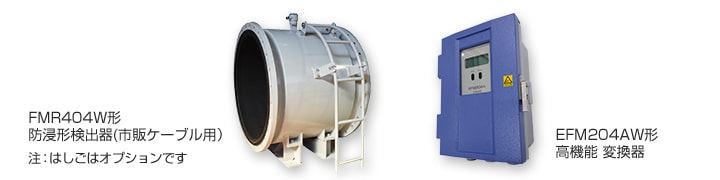

FMR404形/EFM204A形 高機能形電磁流量計
検出器(口径2.5～2600mm)に新しいラインアップが登場しました。EFM204A形変換器と組合わせることで各種機能に対応します。
特長
FMR404シリーズ高機能形電磁流畠計
-
短面間による省スペース化
検出器（口径450～2600mm)は従来品に比べて面間寸法を短縮し、設置 スペースの制約を緩和しました。 -
検出器の軽量化
検出器の質量が口径1000mmのFMR204A形検出器と比較して約1/2に軽量化し、設置工事の作業性が向上しました。 -
多彩な機能
EFM204A形変換器と組合わせることでマルチレンジ、流れ方向、流量スイッチ、自己診断など各種機能に対応。オプションとして逆方向流量のアナログおよび積算パルス信号を個別に出力できます。 -
市販ケーブル使用
ケーブルフリーの進化：検出器-変換器間を2芯の市販ケーブルで接続可能です。(FMR404W形) -
水中形（専用ケーブル対応形）
基本仕様はFMR204Aシリーズを踏襲、埋設形の防水機能を強化し、水中形（IP68相当）として使用できます。(FMR404U形） -
防浸形(専用ケーブル対応形)
一時的な冠水や振動の多い場所への設置に適します。（FMR404R形）
FMR404シリーズ 電磁式水道メーター
電磁式水道メーターの技術基準は、計量法の省令（平成5年公布『特定計量器検定検査規則』：旧基準と称す）により定められていました。平成17年3月、この特定計量器検定検査規則が一部改正され、新たに制定されたJIS規格から引用されることになりました。
その後、平成19年度にJIS改正が行われ、これに伴い平成20年2月に省令が改正（新基準と称す）施行されました。省令改正により、平成23年4月以降は新JIS対応の水道メーターの採用が必要となりました。
電磁式水道メーターは新基準に適用しています。
この度、2022年9月に型式承認番号を取得し、FMR404シリーズに電磁式水道メーターを追加しました。FMR204Aシリーズと同様な操作性と機能および検出器面間寸法を同じとすることで、そのままFMR404シリーズに入れ替えが出来ます。
また、FMR204Aシリーズの型式承認番号はそのまま継続しますので、既設品の再検定対応は可能です。
- JIS B8570-2:2009「水道メーター及び温水メーター 第2部：取引または証明用」を技術基準として型式承認された電磁式水道メーターです。
-
型式承認番号
口径50mm～350mm 第L229号 - 基本構成や材質、面間寸法などは、FMR404W/R/Uシリーズ電磁流量計と同じです。
- 瞬時流量/瞬時流速の表示も可能です。ただし、表示は検定対象外です。
仕様
| 項目 | 内容 | |||
|---|---|---|---|---|
| 分類 | 防浸形 | 防浸形 | 水中形 | |
| 形式 | 検出器 | FMR404W | FMR404R | FMR404U |
| 変換器 | EFM204AW | EFM204AU | ||
| ケーブル種類 | 市販ケーブル | 専用ケーブル | ||
| 配管接続方式 | フランジタイプ | |||
| 口径(mm) | 2.5, 5, 10, 15, 25, 40, 50, 80, 100, 150, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1350, 1500, 1600, 1800, 2000, 2200, 2400, 2600 | |||
| 構造 | 検出器 | IP67(防浸形) | IP68（水中形) | |
| 変換器 | IP66（耐水形） | |||
| 流量測定範囲 | 流速換算で最小レンジ0～0.1m/s、最大レンジ0～10m/s (口径により異なる） |
|||
| 精度 | 指示値の±0.5%（流速、口径により異なる） | |||
| 出力信号 | 流量信号 | DC4～20mA 負荷抵抗：最大1kΩ | ||
| 積算パルス信号 | トランジスタ接点（オープンコレクタ） 1パルス/h～1000パルス/s | |||
| 接点信号 | マルチレンジ、流れ方向、流量スイッチ、自己診断のいずれかを選択して組合せ（最大5点） | |||
| 表示 | 瞬時流量、積算流量（バックライト付グラフィックLCD） | |||
| 付加機能 | (1) 逆方向流量出力信号（流量、積算パルス) (2) 外部接点入力（遠隔レンジ切替え、ゼロクランプ） |
|||
| 流体温度 | -20～70℃（凍結不可） | |||
| 周囲温度 | 検出器 | -20～60℃ | ||
| 変換器 | -10～60℃ | |||
| 電源 | AC100V/110V 50、60HzまたはDC24V | |||
| 項目 | 内容 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 形式/形態 | FMR404WM(防浸形)、FMR404RM(防浸形)、FMR404UM(水中形) | ||||||||
| 口径/測定流量の関係 | 口径(mm) | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 |
| 定格最少流量Q1(m3/h) | 0.8 | 2.0 | 3.1、3.2 | 7.9、8.0 | 12.5、12.6、12.7、12.8 | 39.4、40 | 39.4、40 | 39.4、40 | |
| 転移流量 Q2(m3/h) |
1.3 | 3.2 | 5.0、5.1 | 12.6、12.8 | 20、20.2、20.3、20.5 | 63、64 | 63、64 | 63、64 | |
| 定格最大流量 Q3(m3/h) |
40、63 | 40、63、100、160 | 40、63、100、160、250 | 100、160、250、400、630 | 160、250、400、630、1000 | 400、630、1000、1600 | 400、630、1000、1600 | 630、1000、1600 | |
| スパン流量(m3/h) | 50、70 | 50、70、120、180 | 50、70、120、200、300 | 120、200、300、500、700 | 200、300、500、700、1100 | 500、700、1200、1700 | 500、700、1200、2000 | 700、1200、2000 | |
| 型式承認番号 | 第L229号：口径50、80、100、150、200、250、300、350 | ||||||||
| 測定精度 | Q1～Q2の範囲:読み値の±5%、Q2～Q3×1.25の範囲：読み値の±2% （Q3×1.25=Q4:限界流量についてはCSシートをご参照ください） |
||||||||
| 配管方式 | フランジ接続方式 | ||||||||
| 電極 | SUS316LまたはハステロイC | ||||||||
| ライニング | クロロプレンゴムまたは4ふっ化エチレン樹脂 | ||||||||
| 表示 | 液晶表示器による積算体積流量（正流、逆流）表示 瞬時流量表示（ただし、検定対象外） |
||||||||
| 出力 | 電流出力（4-20mA)、積算パルス出力（DC30V/0.25A(Max)) | ||||||||
| 電源 | AC100V/110V±10% 50/60Hz±2Hz、DC24V±10% | ||||||||
| その他 | FMR404W/R/Uの仕様に準ずる | ||||||||
