형광 분광 광도계 F-7100
![형광 분광 광도계 F-7100](/kr/ko/media/ana-f7100_main_jpg_tcm40-28113.jpg)
F-7100은 강력하며 신뢰성 높은 F-7000에 최신 광학 기술과 향상된 분석 성능을 더한 혁신적인 제품입니다.
- "동급 최고"의 분석 신호 대 잡음 비
- 업계 최고 수준의 램프 수명
특징
1."동급 최고"의 분석 신호 대 잡음 비 S/N 360(P-P) 및 > S/N 1,200(RMS)
기존 기기 대비 1.5배 향상된 감도
![Example of High Sensitivity Analysis (Fluorescein)](/kr/ko/media/ana-f7100_02_gif_tcm40-25655.gif)

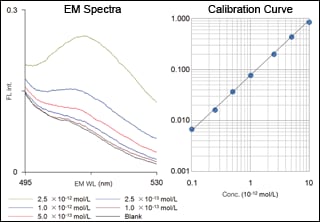

이 예시는 플루오레세인의 고감도 분석 결과입니다. F-7100은 바탕 시료(순수) 대비 1x10-13 mol/L(서브 피코몰)의 형광물질을 감지합니다. 이를 통해 극한의 추적 범위에서 유용한 보정을 구할 수 있습니다.

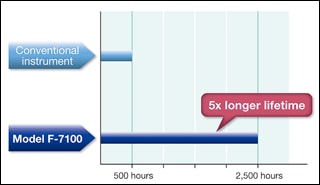

2.업계 최고 수준의 램프 수명
일반적인 기기보다 5배*¹ 이상 긴 광원 수명 - 수명 2,500시간*² -
![Comparison of lamp lifetimes](/kr/ko/media/ana-f7100_04_gif_tcm40-25656.gif)
신형 Xe 램프 및 향상된 점화 전원을 적용하여 휘도 및 램프 수명을 향상시켰습니다.
향상된 램프 수명 덕분에 소모 비용 및 기기 정비 시간이 줄어듭니다.
*1 F-7000 형광 분광 광도계의 표준 Xe 램프(PN: 650-1500)와의 사용 시간(권장 교체 주기) 비교.
*2
수명은 가용 한도를 뜻합니다. 500 운전 시간 또는 6개월 중 먼저 도래하는 기준으로 보증합니다.
잘못된 취급으로 인한 문제는 보증 대상이 아닙니다.
3. 60,000 nm/min 고속 스캔 - 스펙트럼을 사용한 반응 추적 예시
![Comparison of lamp lifetimes](/kr/ko/media/feature_01_jpg_tcm40-25659.jpg)

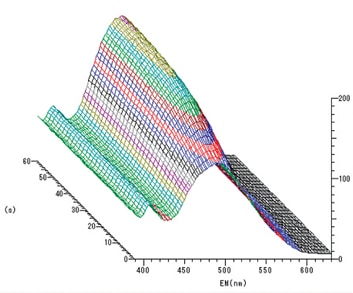

고속 스캐닝을 사용하면 기존 기기로는 어려웠던 측정까지 처리가 가능합니다. 이 예시에서 등유 내 쿠마린의 이성질화 과정은 2초 주기로 스펙트럼 측정 및 추적되며 3D 타임 스캔 스펙트럼에 표시됩니다. 이 기능이 F-7000의 새 기능입니다.
이전에는 1분 내에 나타나는 빠른 반응은 고정된 파장 방식을 통해서만 측정이 가능했습니다. F-7000은 전체 파장 범위를 1초 내에 측정하는 빠른 스캐닝으로 이처럼 빠른 반응을 끌어낼 수 있습니다.

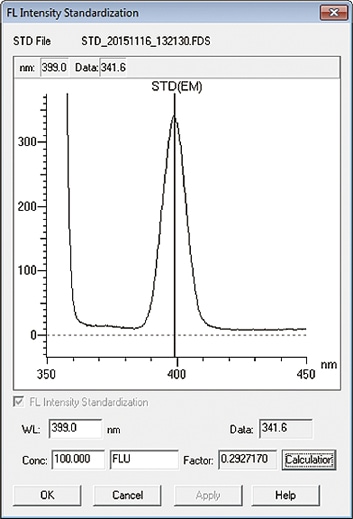

4. 시간 경과 및 기기 교체에 따른 형광 강도 변이를 보정하는 FL 강도 표준화
![Comparison of lamp lifetimes](/kr/ko/media/feature_03_jpg_tcm40-25660.jpg)
시간 경과 및 기기 교체에 따른 형광 강도 변이를 보정할 수 있는 기능입니다.
형광 강도는 램프 밝기, 실온, 광학 시스템 등의 영향을 받습니다. 표준 시료의 형광 강도를 측정한 후, 시료의 형광 강도를 표준 시료의 형광 광도에 비례하여 변환합니다. 표준화는 수질 환경 내 부식물 분석(퀴닌 황산염으로의 변환), 수질 내 클로로필 분석(플루오레세인으로의 변환), 시약 순도용 지정값(퀴닌 황산염으로의 변환)을 포함한 서로 다른 기기 간의 강도 비교에도 사용됩니다.
사양
항목 | 설명 | |
---|---|---|
감도 (물의 라만 분광) |
노이즈: 백그라운드 | 20,000 이상*3 |
노이즈: 피크 | 1,200 이상*4 | |
최소 시료량 | 0.6 mL(표준 10 mm 직사각형 셀) | |
광도계 원리 | 단색광 모니터링 비율 계산 | |
광원 | 150W 제논 램프, 자체 비오존 처리 램프 하우스 | |
분광기 | 무수차 요면 회절 격자: 900 라인/mm, F2.2 블레이즈 파장: 여기측 300 nm, 방출측 400 nm |
|
측정 파장 범위 (EX 및 EM) |
200~750 nm, 영차 광원 (광학 검지기를 사용하여 900 nm까지 확장 가능) |
|
밴드패스 | 여기측: 1, 2.5, 5, 10, 20 nm 방출측: 1, 2.5, 5, 10, 20 nm |
|
분해능 | 1.0 nm(546.1 nm에서) | |
파장 정확도 | ±1 nm | |
파장 스캔 속도 | 30, 60, 240, 1,200, 2,400, 12,000, 30,000, 60,000 nm/min | |
파장 드라이브 속도 | 60,000 nm/min | |
3D 측정 시간 | 3 min*5 | |
응답 | 0~98% 사이에서 응답: 0.002, 0.004, 0.01, 0.05, 0.1, 0.5, 2, 4s |
|
광도계 값 범위 | -9999~9999 | |
데이터 처리부 | PC: Windows 7 | |
프린터 | Windows 7 호환 프린터 | |
크기/무게 | 형광 분광 광도계: (W)620 × (D)520 × (H)300 mm(돌출부 제외), 41 kg | |
작동 온도 | 15~35°C, 25~80%(30°C 이상에서 결로하지 않을 것/허용 습도 70% 미만) | |
전력 소비 | AC 100, 115, 220, 230, 240 V, 50/60 Hz, 380 VA |
*3 EX 350 nm, 슬릿 10 nm, 응답 4s
*4 EX 350 nm, 슬릿 5 nm, 응답 2s
*5 EX 200~750 nm, 샘플링 주기 10 nm, EM 200~750 nm, 샘플링 주기 10 nm
기능
- 3차원 측정
- 파장 스캔
- 3차원 스캔 측정
- 타임 스캔 측정 모드
- 광도 측정 모드
- 기타
옵션
1. 플라스마 패널 디스플레이의 플레이트 시료 형광 분석
고체 시료 홀더를 사용한 플라스마 패널 디스플레이의 형광 스펙트럼 측정 예시.
![-](/kr/ko/media/option_01_jpg_tcm40-25661.jpg)

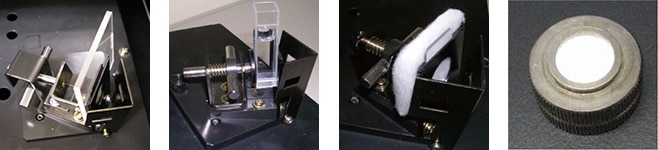

고체 시료 홀더 650-0161
시료 장착 예시
![-](/kr/ko/media/option_02_jpg_tcm40-25662.jpg)

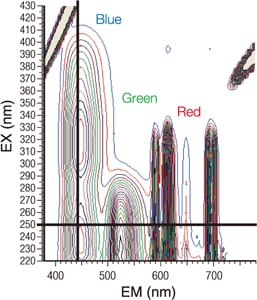

3D 형광 스펙트럼
이 그림에는 플라스마 디스플레이 패널의 3D 측정 결과가 나와 있습니다. 각각의 여기 파장에서 청색, 녹색, 적색 스펙트럼이 관찰됩니다. 고속 스캔을 지원하는 F-7000 시리즈는 우측에 표시된 데이터를 1.5분만에 얻을 수 있습니다.
3D 분석은 단일 시료 준비 공정에서 상당량의 정보를 제공하여 측정 실행에 필요한 시간을 줄입니다. F-7000 시리즈의 초고속 스캐닝은 시간에 따라 변경되는 시료 측정을 위한 강력한 도구입니다.
![-](/kr/ko/media/option_03_jpg_tcm40-25663.jpg)

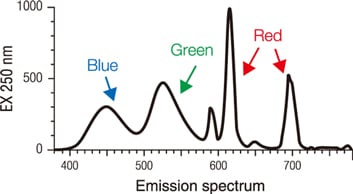

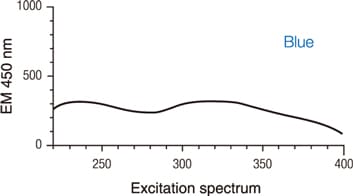

여기 및 형광 스펙트럼
3D 측정 결과는 2D 데이터도 표시됩니다. 아래 그래프는 플라스마 디스플레이의 여기 및 방출 스펙트럼을 보여줍니다.
특정 파장의 스펙트럼도 함께 표시됩니다. 2D로 표시된 청색, 녹색, 적색 스펙트럼 데이터를 사용하여 형광색 측정에 기술을 적용할 수 있습니다(색도 좌표).
![Comparison of lamp lifetimes](/kr/ko/media/option_04_jpg_tcm40-25664.jpg)
![Comparison of lamp lifetimes](/kr/ko/media/option_05_jpg_tcm40-25665.jpg)
2. 2차광 제거
면광원을 측정할 때, 광산란에 의해 생성된 2차광을 포함한 다차광이 측정을 방해합니다. 이러한 다차광을 제거하는 유용한 도구가 컷 필터입니다. 형광은 여기광보다 파장이 길 때 관찰할 수 있는 스토크 원리를 기반으로 합니다.
![Comparison of lamp lifetimes](/kr/ko/media/option_06_jpg_tcm40-25666.jpg)
필터 세트 5J0-0151
컷 필터의 효과

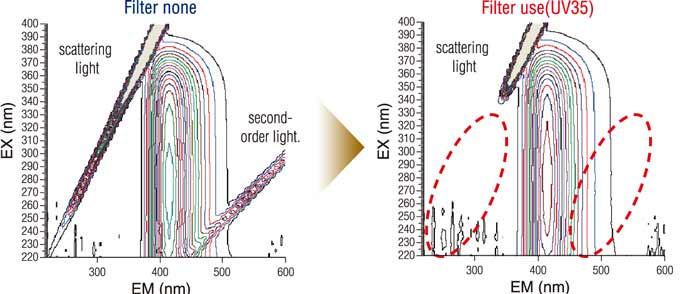

아래 그래프는 살리신산 나트륨(분말) 데이터를 바탕으로 컷 필터 사용의 효과를 보여줍니다. 필터(WG320)는 산란광을 잘라내어 검지기에 들어가지 못하게 막으며, 2차광 발생을 억제합니다.
![Comparison of lamp lifetimes](/kr/ko/media/option_07_jpg_tcm40-25667.jpg)
다음 그래프는 3차 데이터에서 추출한 데이터를 함께 보여줍니다. 이를 보면 스펙트럼에서 중복된 2차광 발생이 2차 데이터에서 확실히 억제됨을 알 수 있습니다.
![Emission wavelength](/kr/ko/media/option_08_gif_tcm40-25668.gif)
![Emission wavelength](/kr/ko/media/option_09_gif_tcm40-25669.gif)
3. 마이크로 플레이트 부속품
마이크로 플레이트 부속품은 F-7000을 사용하여 마이크로 플레이트에 적용된 시료를 직접 분석합니다.
부속품은 마이크로 플레이트 사용을 기반으로 마이크로 플레이트 리더기 또는 오토샘플러로서 분석의 자동화 열활을 합니다.
![-](/kr/ko/media/option_10_jpg_tcm40-25670.jpg)
호환 가능한 마이크로 플레이트 | 96웰 모델(400 µL, 평평한 바닥) |
---|---|
측정 속도 | 96웰/60s(동역학 측정 모드) |
자동 온도 조절 기능 | 자동 온도 조절 수조 연결 가능 5~60°C (자동 온도 조절 수조는 별매품) |
*1
시중 제품 중 호환 가능한 마이크로플레이트는 96웰 제품입니다.
선택한 마이크로플레이트에 따라 백그라운드 형광 레벨이 높을 수 있습니다.
마이크로 플레이트 부속품의 특장점
- 효율적인 다중 시료 분석: 96웰 마이크로 플레이트와 호환 가능
- 고감도 분석: 감지 감도: 5×10-11 mol/L(플루오레세인)
- 고 스루풋 분석: 96웰/60s
- 넓은 동적 범위: 6자리수 이상

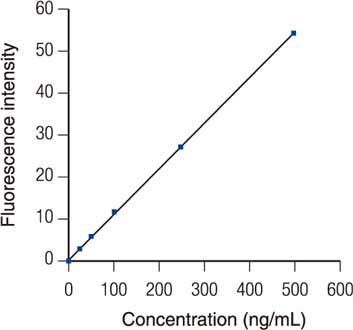

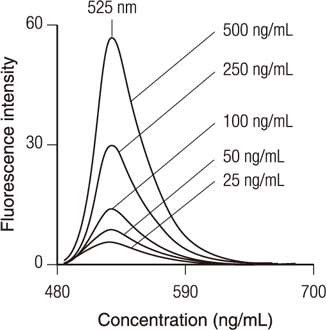

PicoGreen® 분석 예시
![Emission wavelength](/kr/ko/media/option_11_jpg_tcm40-25671.jpg)
![Emission wavelength](/kr/ko/media/option_12_jpg_tcm40-25672.jpg)
PicoGreen®은 시료에 함유된 RNA, ssDNA, 단백질 등에 면역 효과가 있는 고감도 방식으로 dsDNA를 분석할 수 있습니다. 이러한 방식 덕분에 이 시스템은 DNA 시퀀서 또는 PCR의 템플릿 양 분석에 적합합니다.
마이크로 플레이트 부속품을 사용하면 측정 작업의 스루풋이 높아집니다.
4. 항온에서의 측정용 시스템 - GFP(녹색 형광 단백질) 측정 - Measurement of green fluorescent protein (GFP)
![Emission wavelength](/kr/ko/media/option_13_jpg_tcm40-25673.jpg)
마이크로 셀 650-0116
![Emission wavelength](/kr/ko/media/option_14_jpg_tcm40-25674.jpg)
일반적으로 시료의 온도가 1°C 증가하면 형광 강도가 1-2%로 줄어듭니다. 또한 생물학 분야에서 시료는 생체 내와 유사한 조건에서 측정됩니다.
온도 의존성이 높은 시료 및 생물 표본은 온도 조절 장치 셀 홀더를 사용하여 항온에서 측정해야 합니다.

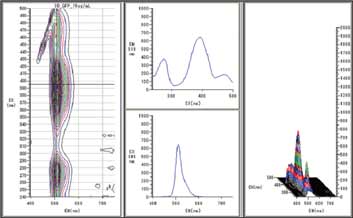

여기 나온 예시는 GFP(녹색 형광 단백질)의 형광 속성을 보여줍니다. GFP는 에쿼리아 빅토리아(발광 평면 해파리)에 함유된 형광 단백질로 분자간 상호 작용(FRET, BRET), 바이오이미징 등을 측정하는 데 필수적입니다.
교반기가 장착된 마이크로셀을 사용하여 GFP의 3D 형광 스펙트럼을 측정했습니다. 자석 교반 막대로 시료 용액을 교반하므로 온도에 따른 측정 정확성이 더 커집니다.
* 당사는 다양한 옵션 부속품을 보유하고 있습니다.
