TM시리즈전용의 에너지분산형 X선분석장치 AZtec시리즈

조작 순서대로 나열된 아이콘으로 간단조작 가능
적합 스펙트럼을 표시하여 포개져 있는 원소를 간단하게 확인
TruMap기능으로 피크가 겹쳐지는 원소를 분리하여 정확하게 표시(AZtecOne)

* TM4040Plus와의 조합 예

* 검출기내장형
(제조원: 영국 OXFORD INSTRUMENTS)

특징 사양

특징

AZtec시리즈는, 아래와 같이 3가지 라인업으로 구성되어 있습니다.

심플: AZtecOneGO
고기능: AZtecOne
다기능분석: AZtec Energy

AZtecOneGo

Mapping 분석 예

통상의 스펙트럼 수집은 물론, Mapping Data로부터 임의의 부분의 스펙트럼 재구성이 가능합니다. 모양은 점, 직사각형, 타원, Free hand 중에서 선택가능합니다.

AZtecOne

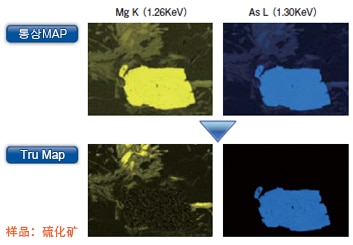

TruMap기능에 의한 높은 정밀도/높은 신뢰성의 X선 분포 표시

TruMap기능은, 피크가 포개지는 원소들을 실시간으로 피크 분리하여 표시합니다.
통상의 MAP에서는 포개져서 확인이 어려운 Mg-K와As-L도 피크의 겹칩의 영향없이 원소의 MAP Image를 얻을수 있습니다.

AZtec Energy

Flexible한 조건설정과 고기능분석을 제공합니다. Motor Stage와의 병용으로 분석의 자동화가 가능합니다.
넓은 영역의 Mapping Package, 입자분석 Package가 준비되어 있습니다.

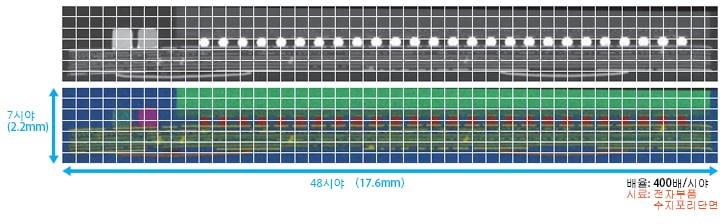

넓은 영역 Mapping

지정한 복수의 영역을 자동으로 데이터 수집하여, 합성한 1개의 Mapping정보를 생성합니다.

사양

검출기

항목	AZtecOneGO	AZtecOne	AZtecEnergy Miniscope Edition
검출기 소자 타입	Silicon Drift검출기
검출기 소자 면적	10 mm²	30 mm²	30 mm²
에너지 분해능	151 eV(Cu-Kα) (Mn-Kα129 eV상당이하)	158 eV(Cu-Kα) (Mn-Kα137 eV상당이하)	158 eV(Cu-Kα) (Mn-Kα137 eV상당이하)
검출가능 원소	B₅~U₉₂
