NEXTA STA

微量な質量変化も見逃さない業界トップレベルのベースライン性能

高い定量精度と試料観察の両立
熱分析はNEXTステージへ

定量精度を高めるNEXTA STAのベースライン性能

質量変化の前後で質量の差を読み取る熱重量測定(TG)の解析においては、ベースラインドリフトは、試料の質量変化と重なって検知され正確な解析に影響を与えるため、ベースラインの安定性が測定精度に大きく影響します。日立が開発したデジタル水平差動型天秤機構はパージガスによる浮力の影響を受けにくい構造を持ち、サンプル以外で発生した挙動をリファレンス側でキャンセルすることで、より安定したベースラインを提供します。
さらに、新設計の天秤安定技術を搭載し、ベースライン性能を向上させたNEXTA STAでは、幅広い温度範囲で僅かな質量変化を検出でき、高分子材料や無機材料、医薬品の研究開発はもちろん、様々な分野の品質管理でも活用していただけます。

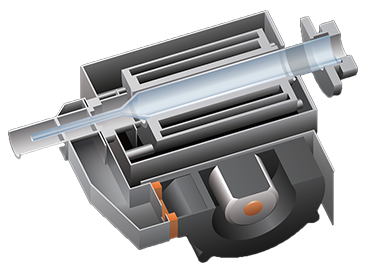

デジタル水平差動型天秤機構

デジタル水平差動型天秤機構
最大1000ml/minの大流量ガスパージ(※測定中は最大500ml/min)
試料から発生する分解ガスを素早く取り除き加熱炉内の汚れを防止

-

熱分析データと連動する多様な色彩解析

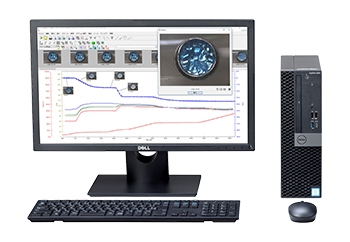

日立が開発したRealView®試料観察STAは装置に搭載した高解像度カメラにより、測定中の試料の状態変化を連続した画像でリアルタイムに観察することが可能です。さらに、取り込んだ画像の解析がソフトウェア上で行え、デジタルズーム、測長機能に加え、日立独自の色彩解析(RGB/CMYK/L*a*b)などの多彩な解析機能を提供し、熱分析のデータだけでは得られなかったより詳しい試料の熱的挙動の解析を可能にします。トラブルシューティングでの原因解析や測定データの社内共有、また、熱分析の知識がない人でもデータの理解を深めることにも役立ちます。

-

試料観察対応モデル STA200RV
日立独自の色彩解析やデジタルズーム、測長などの様々な解析に対応
ビューポート搭載加熱炉 特許登録番号:第6061836号

-

色彩解析の種類とアプリケーションの一例

  RGB
-
CMYK
-
L*a*b*
-
試料の白色変化 -
インク・トナーの色評価 -
ポリマーの黄変 - -
オイルの曇点 -
ポリマーの融解 -
構造相転移に伴う色変化 - -

汎用DSC装置では対応できない高温域でのDSC測定

DSC機能が標準搭載されたNEXTA STAは、熱重量測定(TGA)と示差熱測定(DTA)または熱量測定(DSC)を1つの装置で同時に測定することで、対象材料のより詳細な情報を知る事ができます。汎用DSC装置では対応できない無機材料やセラミック試料の高温域(最大1500℃まで)の相転移の評価や、分解発生ガスによるDSCセンサー腐食の可能性等の理由により好まれない昇華、蒸発、熱分解などのDSC測定にも対応します。
金属材料の場合、酸化することで反応温度が変化することがあるため、不活性雰囲気で酸化を抑えながら測定することが重要です。NEXTA STAに搭載した新しいガス流路での高いガス置換性は、真空引きをせずに低酸素環境下での測定を実現し、無機材料の正確な測定を可能にします。
さらにNEXTA STAでは、加熱制御技術によって、従来の測定モードに加え、温度変調モードを搭載し、汎用DSCでは測定できない高温域まで温度変調DSC測定が可能になりました。感度較正をお客様にて実施することで、測定毎の基準物質測定が不要となり、1000℃以上の高温まで広い温度域の一括測定が可能になります。

-

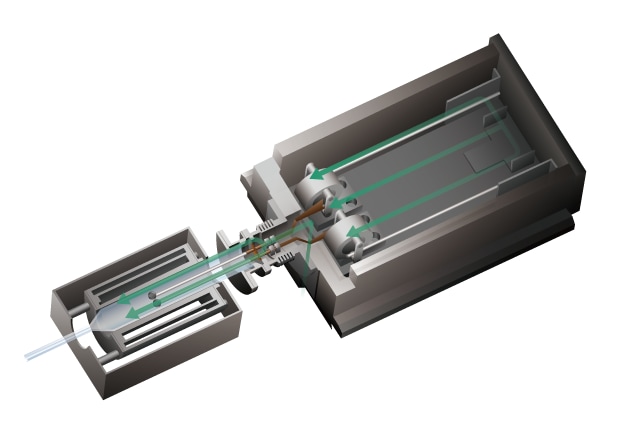

新採用のガス流路設計
3種の混合ガスにまで対応する柔軟性のあるサンプルパージガスと天秤保護ガスパージの2流路で効率的にガス置換
プログラム上でガス切替ができ、ベースラインへの影響も最小化

NEXTA STA(TG-DSC)と汎用DSC装置の使い分け

 NEXTA STA(TG-DSC)NEXTA DSC(汎用DSC)
DSC熱量精度
分解ガスが発生する試料の測定
高温度域の測定(725℃以上) ×
室温以下の測定 ×
-

ワンタッチ式ビーム交換

お客様にてビーム交換・較正作業を行えるため、装置のダウンタイムを低減、業務への影響を最低限に抑えます

-

安定搬送のオートサンプラー

搬送ミスが少なく測定の自動化を実現(50容器対応)。自動解析ソフトとの併用で測定~解析までの自動化を実現

-

内蔵ファン空冷ユニット

1000℃から50℃まで20分以内で冷却。測定間の待ち時間削減と冷却機用のスペースが不要
