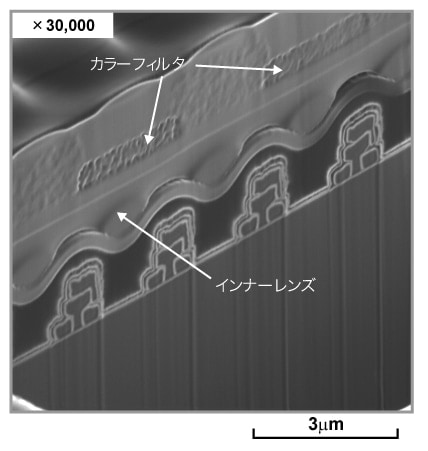

FIBデータギャラリー「携帯電話部品(CCD)の断面加工観察」
*: 図中の倍率は操作画面での表示倍率です。
試料名 | 携帯電話部品(CCD) |
---|---|
観察内容 | FIBで作製した断面は、比較的平滑ですが、作製後の断面に意図的にビームを照射することで、材料の硬軟の違いにより構造を浮き出させることが可能です。この例では、断面にFIB照射し、さらに斜め方向から観察することでカラーフィルターやインナーレンズなどが顕在化しています。 |
*: 図中の倍率は操作画面での表示倍率です。
試料名 | 携帯電話部品(CCD) |
---|---|
観察内容 | FIBで作製した断面は、比較的平滑ですが、作製後の断面に意図的にビームを照射することで、材料の硬軟の違いにより構造を浮き出させることが可能です。この例では、断面にFIB照射し、さらに斜め方向から観察することでカラーフィルターやインナーレンズなどが顕在化しています。 |
