クリーン・ドライエアシステム(グローブボックス/エンクロージャー/ドライルームシステム)

概要図

ラボスケールから本生産まで、あらゆるステップで効果を発揮

除湿機メーカーとして心臓部のローター生産から機械設計・製造まで一貫して行ってきたノウハウを生かしドライ環境が必要なあらゆる段階におけるお客様のニーズに、最適なシステムでお応えします。

取扱会社:株式会社 日立ハイテク

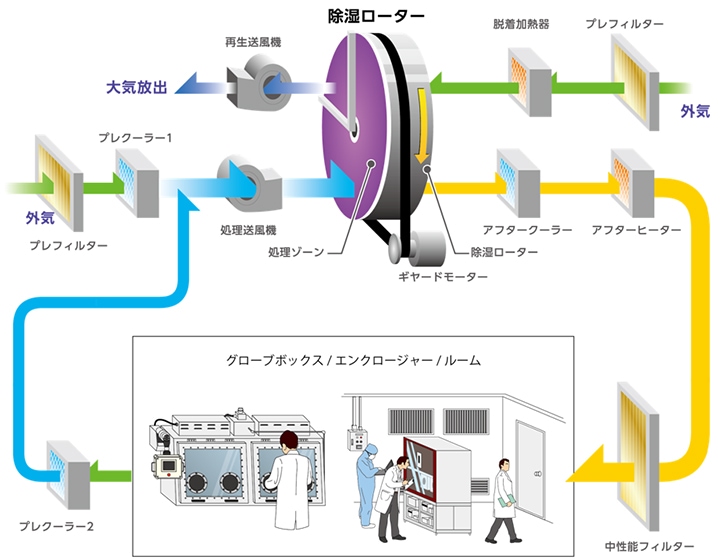

デシカント除湿機の原理

概要図
デシカント除湿ローター・デシカント除湿機

デシカント除湿機を用いて供給できるドライエアの露点温度は、一般的なドライルームで求められる-40°CDPから超低露点-90℃DPまでと幅広く、お客様が必要とされる露点温度に自在にコントロールすることもできます。
また、高い性能を維持しながらランニングコストを大幅に低減できる省エネシステムの構築もお任せください。

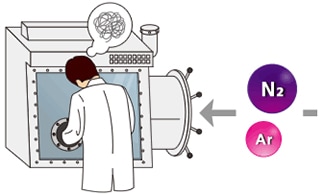

不活性ガス置換式

-
グローブボックス内を真空排気してからガス置換し、
低酸素・低温度環境に
  • 不可性ガス環境下の為、安全に対する配慮が必要
  • 制御性が低い
  • ガス使用の為、ランニングコストが高い
  • 拡張が難しい

デジカント除湿式

-
空気中から水分・二酸化炭素を除去し、
超低露点・低二酸化炭素環境に
  • 不可性ガス不使用のため、安全性が高い
  • 水分濃度、CO2のコントロール可能
  • ランニングコストが安い
  • 拡張性が高い

研究開発から本生産まで、規模に関わらず同じ環境を作り出すことで、量産化の時間とコストを削減し、製品の開発スピードと価格競争力を上げます。

製品ラインナップ

標準機(グローブボックス)

 水分濃度酸素濃度容積
デシカント除湿式グローブボックス 高性能型 1~10ppm(-76℃DP) 大気 1.3M³
一体型 ≧10ppm(-60℃DP) 大気 1.3M³
簡易型 ≧127ppm(-40℃DP) 大気 0.3M³
不活性ガス置換式グローブボックス 1ppm以下(-76℃DP) 5ppm以下 0.3M³

カスタム品(エンクロージャー/ルーム)

 水分濃度酸素濃度容積
デシカント除湿式 1~10ppm(-76℃DP) 大気 ~200M³
不活性ガス置換式+デシカント除湿式 1ppm以下(-76℃DP) 5ppm以下 ~200M³
不活性ガス置換式 1ppm以下(-76℃DP) 5ppm以下 ~200M³

200M3以上の設備も対応致します。

標準機(仕様表)

 Desi-Cube
Desi-Cube Lite
Desi-cube mini
N-Cube
基本原理 デジカント除湿式 デジカント除湿式 デジカント除湿式 不活性ガス置換式
除去物質 水分 水分 水分 酸素・水分
使用人数 2名 2名 1名 1名
ボックスサイズ(内寸) 2.0×0.7×0.9mH 2.0×0.7×0.9mH 0.9×0.56×0.53mH 0.8×0.6×0.7mH
ボックス材質 SUS304 SS+塗装 アクリル SUS304
ボックス内露点温度  -76℃DP以下
-60℃DP以下
(BOX内でVOCが発生する場合)
-60℃DP以下 -40℃DP以下 -76℃DP以下
グローブ材質 ブチルゴム 天然ゴム 天然ゴム ブチルゴム
酸素濃度 大気 大気 大気 5ppm以下
露点センサ 2本 2本 1本 1本
酸素濃度センサ - - - 1本
再生ガス - - - H2(3-5%)
運転ガス - - - N2、Ar、He
特殊機能 CO2コントロール:100ppm以下 - - -
水分コントロール:~1ppm 水分コントロール:~10ppm 水分コントロール:~127ppm -
- - - 真空置換型パスボックス
制御システム SmarTrol® - - SmarTrol®
ユーテリティ 電気(200V) 電気(200V) 電気(100V) 電気(100V)
オプション CO2コントロール 可(CO2センサ) 不可 不可 不可
溶剤除去 ケミカルフィルタ 不可 不可 ソルベントトラップ
グローブ ネオプレンゴム ネオプレンゴム ネオプレンゴム/グローブレス ネオプレンゴム

* 仕様は予告なく変更になる場合がございますので、予めご了承ください。

* ニーズに対応した設計も可能ですので、お気軽にご相談ください。
