多機能スリットコーター

-

取扱会社:株式会社 日立ハイテク

曲面スリットコーター

特長

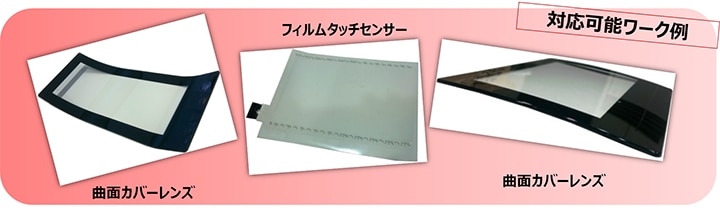

  • 平面はもちろん、凹/凸面、凹凸、フレキシブルへ塗布が可能
  • ワークはステージにより搬送され、スリットダイはワーク形状に合わせた角度に旋回可能
  • 最適化されたスリットダイ
  • メンテナンスを考慮した設計
  • 最適な気泡抜き設計
  • 高粘度樹脂対応可
  • 樹脂漏れ防止構造
  • 最適な内部圧力設計
  • 最適なリップデザイン
  • Gap調整機構
曲面スリットコーター

仕様

仕様項目 仕様 備考
テーブルサイズ (W)300mm x (D)600mm
対象サイズ 小型~15inch Flat面及び曲面
(R500~R1000想定)
樹脂塗工厚み 50µm-800µm Flat面での実績値
樹脂塗工厚み精度 50µm-100µm: ±10µm
100µm-800µm: ±10%
Flat面での実績値
Flat面での実績値
スリットダイ塗工幅 最大幅 200mm 拡張可能
スリットダイ可動幅 可動範囲 ±30°
(曲面R500相当)

ワーク吸着方式 真空吸着
対応可能粘度 1000~150000mPa・s

可変スリットコーター

特長

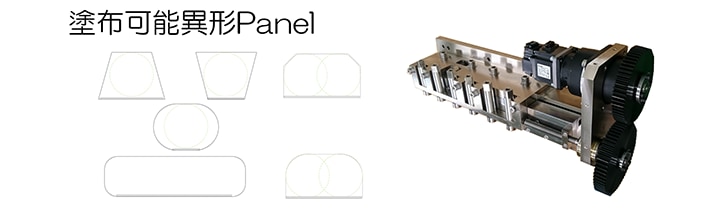

当社独自の塗布幅可変機構

  • 塗布中の連続での幅可変が可能
  • 樹脂漏れ防止構造
  • シムにてgap切替が可能

曲面への塗布が可能

  • 凹面、凸面、凹凸面への塗布が可能
  • 塗布面へダイが垂直となる制御
可変スリットコーター

仕様

仕様項目仕様備考
Table Size (W)300mm x (D)600mm
対象Size 小型~15inch Flat面及び曲面
(R500~R1000想定)
樹脂塗工厚み 50µm-800µm Flat面での実績値
樹脂塗工厚み精度 50µm-100µm: ±10µm
100µm-800µm: ±10%
Flat面での実績値
Flat面での実績値
Slit Die塗工幅 可変幅:100~200mm 拡張可能
Slit Die揺動領域 揺動範囲: ±30°
(曲面R500相当)

Work Piece吸着方式 真空吸着
対応可能粘度 1000~150000mPa・s
