コーター/塗工機

-
  1. ロールtoロール方式でのフィルムへのウェットコーティング(スロットダイ方式)
  2. 2タイプの乾燥炉をご提案(コンパクトドライヤー、大型チャンバー式ドライヤー)
  3. 乾燥方式は熱風に加え、IR(赤外線)を用い、高効率乾燥を実現
  4. 薄膜~厚膜に対応したスロットダイノズル

取扱会社:株式会社 日立ハイテク

特長

コンパクトドライヤー

-

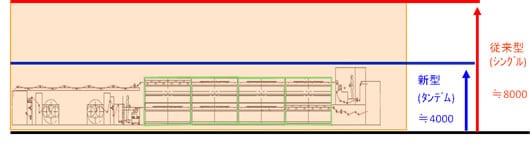

コンパクトタイプと従来型の高さ比較 : 高さ方向を大幅に低減し、コンパクト化を実現

導入メリット

  1. イニシャルコスト低減 : 大がかりなストラクチャーが不要、装置コスト低減を達成
  2. 生産性の向上 :
    1. 通箔作業・清掃作業の容易化
    2. 昇降温時間/温度安定時間の短縮により、段取り時間短縮
    3. IRヒーター採用により、乾燥効率UP
  3. 据付期間短縮 : 従来約2ヶ月を約1ヶ月に短縮(据付コスト低減を達成)
  4. 建屋コスト低減 : 装置高さ半減、工場建設費用低減

高効率乾燥

熱風と高効率IRヒーターを併用し、高効率乾燥を実現

-
赤外線パイプ(IRヒーター)

スロットダイノズル

  1. 超薄膜~厚膜まで、スロットダイノズルにて対応
  2. 自社開発・自社製造による低コスト化
  3. ノズル先端ギャップ調整機構(薄膜用)
  4. 塗工精度
    薄膜 ±2.0%以内
    LiB  ±1.5%以内
-
スロットダイノズル

* 閉ループのダイで、薄膜塗工を実現します。(数10nm~数µm厚)

デモ機2ライン保有

デモ対応随時受付中
詳細仕様はお気軽にお問い合わせください。

アプリケーション事例

  • リチウムイオン電池
  • セパレータ
  • カーボンコートアルミ箔(リチウムイオン電池用
  • 積層セラミックコンデンサ(グリーンシート)
  • キャパシタ
  • 光学フィルム(偏光フィルム、3Dフィルム、位相差フィルム、AGフィルム、ハードコート、ARフィルム)
  • 非ITO(銀ナノワイヤー、CNT、導電性ポリマー)
  • レジスト
  • 光学透明粘着テープ(タッチパネル用)
  • FPC分野(FCCL、ドライフィルム、カバーレイ)
  • 電磁波シールドフィルム
  • 放熱シート(熱伝導シート)
  • 半導体用テープ(ダイシングテープ、ACF、DAF等)
  • メディカルテープ
  • 加飾フィルム、Windowフィルム
  • 太陽電池バックシート
  • OPC(有機感光体)
  • 有機薄膜太陽電池
  • 色素増感太陽電池
