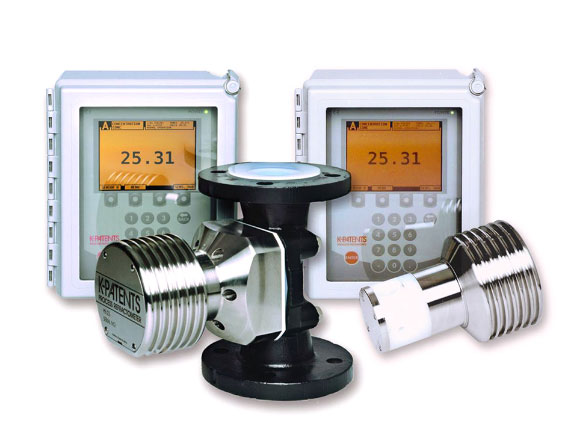

LINE UP

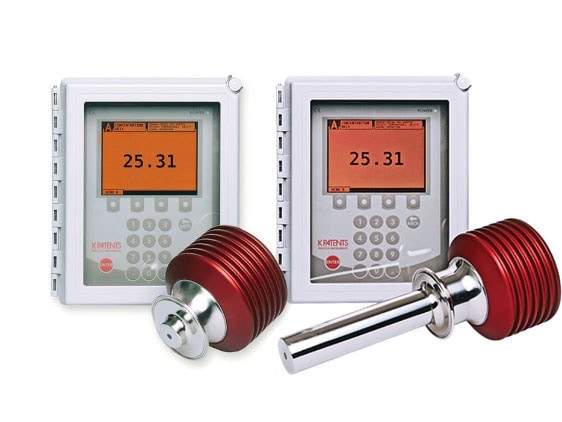

PR-23-AC/AP

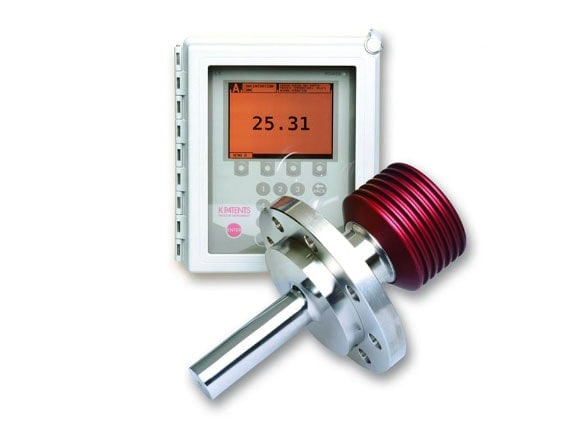

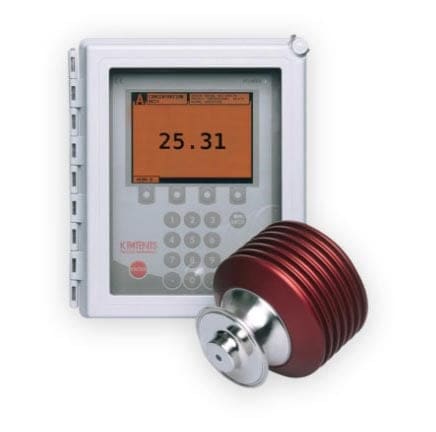

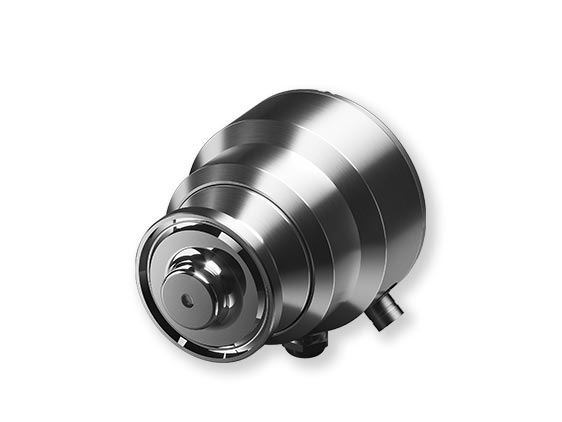

PR23-AC

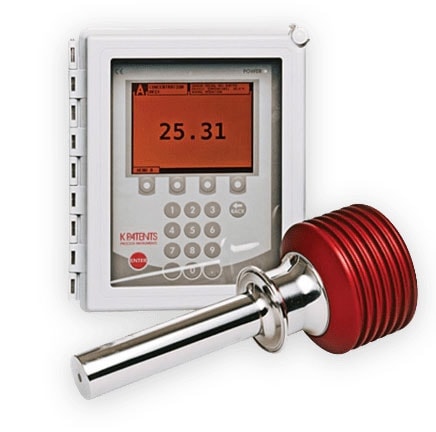

PR23-AP
食品・製糖・製薬工場向け
サニタリープロセス屈折計
  • センサーと指示伝送器のシステム構成
  • 指示伝送器1台にセンサー1台、または2台接続可能
  • ISO/IDFへルール接続(サニタリクランプ)
  • 接液部:AISI316L(SUS316L相当)他
用 途USAGE
食品
糖蜜、キャンディ、キャラメル、シロップ、ソース、醤油、ケチャップ、ジャム、トレハロース … etc
飲料
ソフトドリンク、炭酸飲料、お茶、ウーロン茶、 コーヒー、ワイン、ビール、チューハイ、日本酒、焼酎 … etc
乳製品
ヨーグルト、コンデンスミルク、スキムミルク、ラクトース、ニュートリション … etc
取り付けINSTALLATION

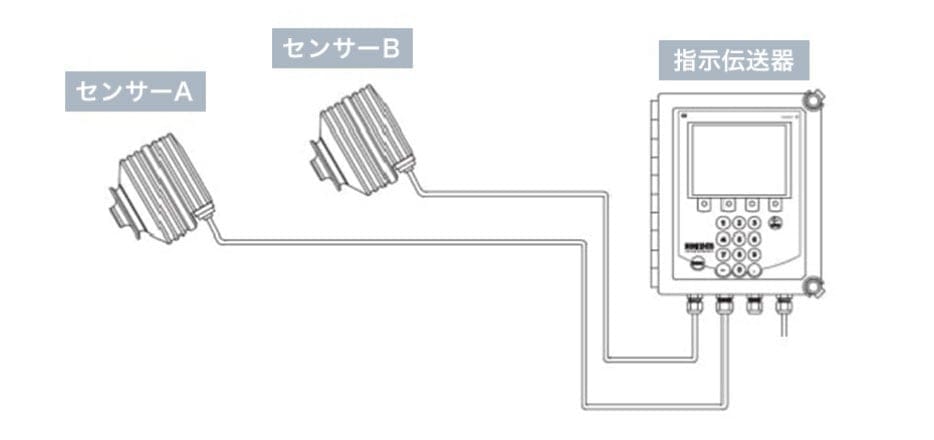

センサーと指示伝送器の構成

指示伝送器1台にセンサー最大2台まで接続可能

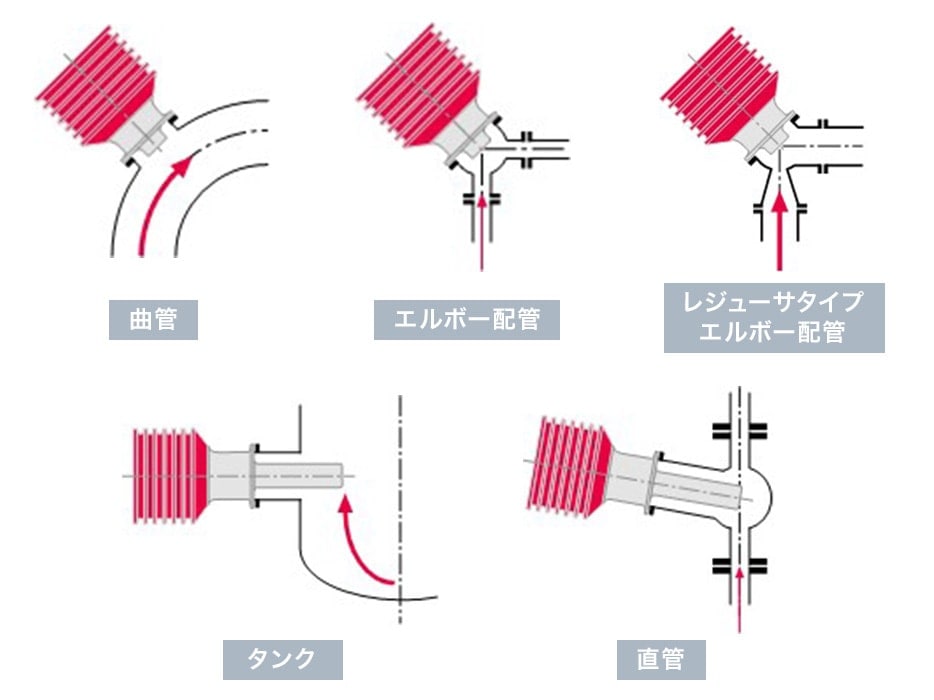

据付例
仕 様SPECIFICATION
センサー
モデル
PR-23-AC PR-23-AP
精度
標準:最大範囲 屈折率 nD=1.3200~1.5300(代表的には0~100重量%に相当)、オプションで屈折率 nD ~1.75まで測定可能。
温度センサー
Pt-1000内蔵(温度補正用)
周囲温度
センサーは、最高45℃、最低-20℃
指示伝送器は、最高50℃、最低0℃
プロセス接続
ISOサニタリ2.5インチクランプ
(IDF2.5インチクランプと互換性有り)
プローブ挿入長:14mm
ISOサニタリ2.5、4.0インチクランプ
(IDF2.5、4.0インチクランプと互換性有り)
プローブ挿入長:170mm
プロセス圧力
最大1.5MPa(温度20℃時)、最大0.9MPa(温度120℃時)
プロセス温度
-20~130℃ -20~150℃
プロセス接液材質
AISI316L(SUS316L相当)、プリズム:サファイア、プリズムガスケット:PTFE
指示伝送器
モデル
DTR
電流出力
独立2出力、4~20mA、最大負荷1000Ω、出力絶縁 1500VDC or AC(ピーク)
電源
AC100~240V/50~60Hz、オプション 24VDC 30VA
センサー接続
1台または2台のセンサーを1台の指示伝送器(DTR)に接続可能。
2台のセンサーに各々別のパラメータを設定可能。
2電流出力は独立しており、プロセスの濃度、温度のどちらでも出力可能。
相互接続ケーブル長さ
標準10m、最長200m(センサー2台接続時はそれぞれの合計長)
洗浄オプションOPTION

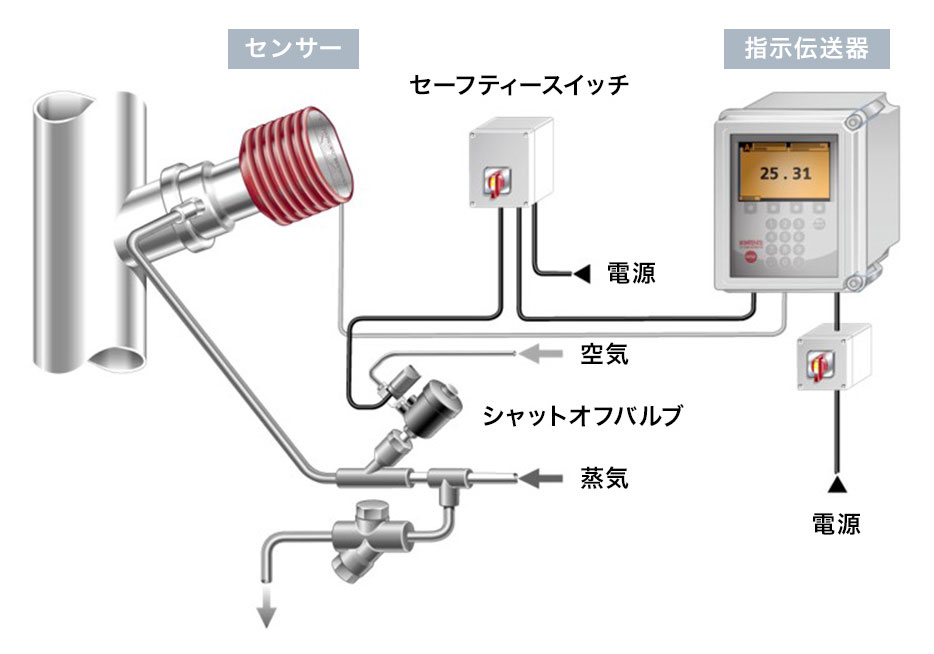

蒸気によるプリズム洗浄
システム構成
  • 1. センサー
  • 2. 指示伝送器(洗浄リレー内蔵)
  • 3. 接続ケーブル
  • 4. 洗浄ノズル
  • 5. 逆止弁(チェックバルブ)
  • 6. スチームトラップ付遮断弁(シャットオフバルブ)

※ PR-23-AC/APは洗浄ノズル付きフローセルを使用します。

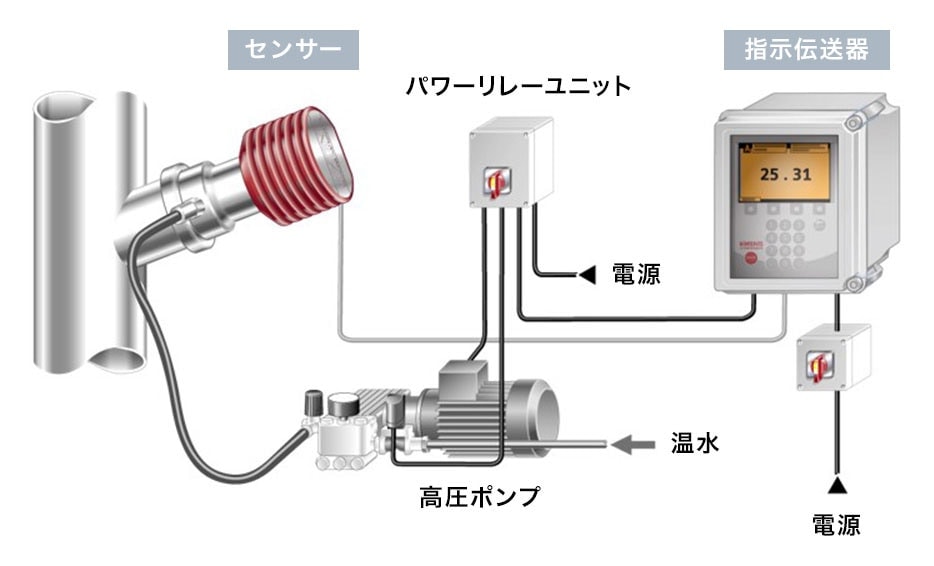

高圧水によるプリズム洗浄
システム構成
  • 1. センサー
  • 2. 指示伝送器(洗浄リレー内蔵)
  • 3. 接続ケーブル
  • 4. 洗浄ノズル
  • 5. 逆止弁(チェックバルブ)
  • 6. 高圧ポンプ
  • 7. パワーリレーユニット

※ PR-23-AC/APは洗浄ノズル付きフローセルを使用します。
