LINE UP
PR-23-W/M
PR-23-W
PR-23-M
化学工場向け
耐腐食型プロセス屈折計
  • センサーと指示伝送器のシステム構成
  • 指示伝送器1台にセンサー1台または2台接続可能

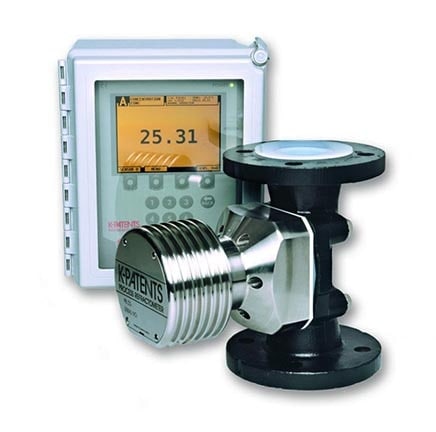

  • PR-23-W
  • プロセス接続:2, 3, 4インチフランジ
  • 接液部:PTFE + ETFE(金属部なし)

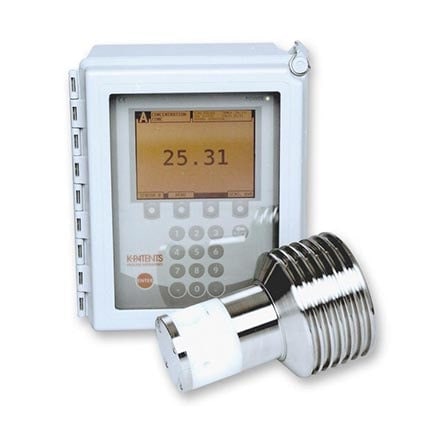

  • PR-23-M
  • プロセス接続:1/2インチNPTメネジ他
  • 接液部:PTFE または PVDF(金属部なし)
用 途USAGE
化学
酢酸、水酸化アンモニウム、次亜塩素酸カルシウム、塩化銅、クエン酸、塩酸、フッ化水素酸、過酸化水素水、硝酸、塩化マグネシウム、塩化ニッケル、リン酸炭酸カリウム、水酸化カリウム、硝酸カリウム、炭酸ナトリウム、次亜塩素酸ナトリウム、濃硫酸 … etc
取り付けINSTALLATION

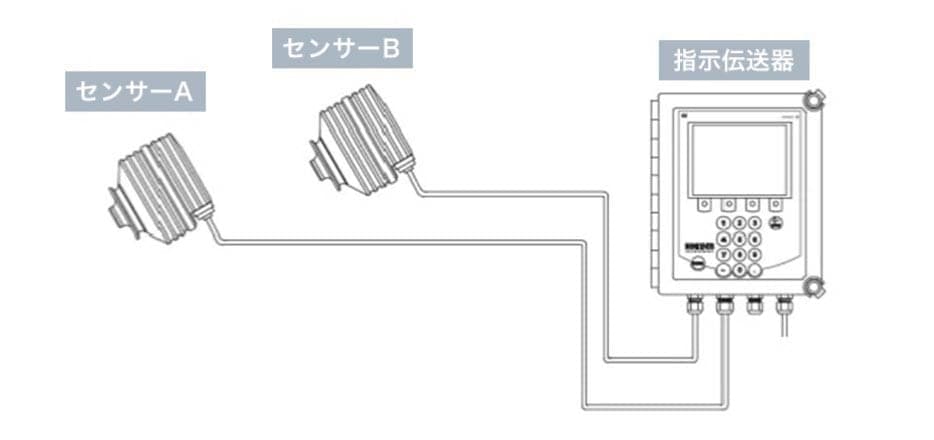

センサーと指示伝送器の構成

指示伝送機1台にセンサー最大2台まで接続可能

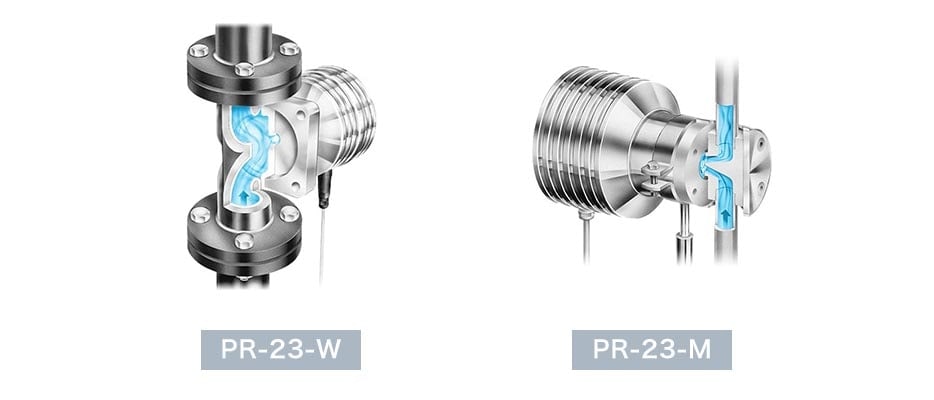

据付例
仕 様SPECIFICATION
センサー
モデル
PR-23-W PR-23-M
屈折率の範囲
標準:最大範囲 屈折率 nD=1.3200~1.5300(代表的には0~100重量%に相当)、オプションで屈折率 nD ~1.75まで測定可能
精度
屈折率(nD)で、±0.0002(代表的には±0.1重量%に相当)
温度センサー
Pt-1000内蔵(温度補正用)
周囲温度
センサーは、最高45℃、最低-20℃
指示伝送器は、最高50℃、最低0℃
プロセス接続
ANSIフランジ 2, 3, 4インチ150lbs
DINフランジ2, 3, 4インチ150lbs
JIS10K 50A, 80A 100A フランジ
NPT1/2インチメネジ
G1/2インチメネジ
プロセス圧力
最大1.0MPa
プロセス温度
-20~130℃
プロセス接液材質
PTFE, ETFE
プリズムガスケット:PTFE、プリズム:サファイア
PTFE or PVDF
プリズムガスケット:PTFE、プリズム:サファイア
指示伝送器
モデル
DTR
電流出力
独立2出力、4~20mA、最大負荷1000Ω、出力絶縁 1500VDC or AC(ピーク)
電源
AC100~240V/50~60Hz、オプション DC24V 30VA
センサー接続
1台または2台のセンサーを1台の指示伝送器(DTR)に接続可能。
2台のセンサーに各々別のパラメータを設定可能。
2電流出力は独立しており、プロセスの濃度、温度のどちらでも出力可能。
相互接続ケーブル長さ
標準10m、最長200m(センサー2台接続時はそれぞれの合計長)
