LINE UP

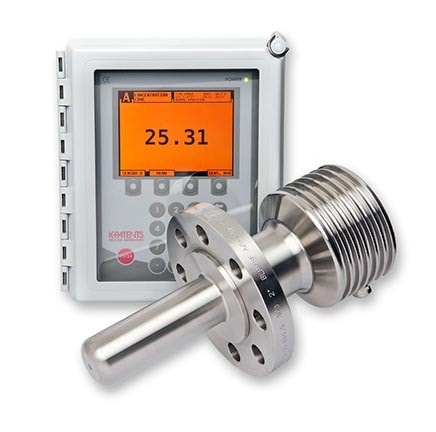

PR-23-RP
PR-23-RP
石油・ガス精製工場向け
フランジ型プロセス屈折計
  • センサーと指示伝送器のシステム構成
  • 指示伝送器1台にセンサー1台、または2台接続可能
  • プロセス接続:フランジ型
  • 接液部:AISI316L(SUS316L相当)他
  • 溶接部がない構造
用 途USAGE
硫酸(アルキレーション工程等)、各オイル
取り付けINSTALLATION

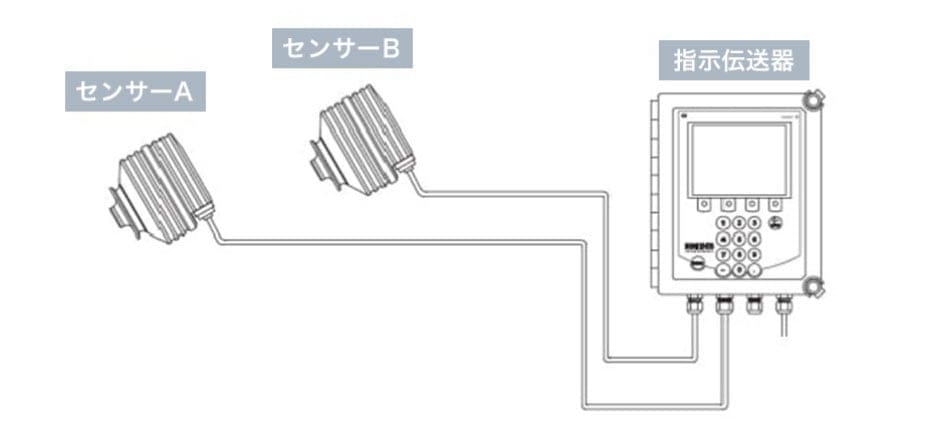

センサーと指示伝送器の構成

指示伝送機1台にセンサー最大2台まで接続可能

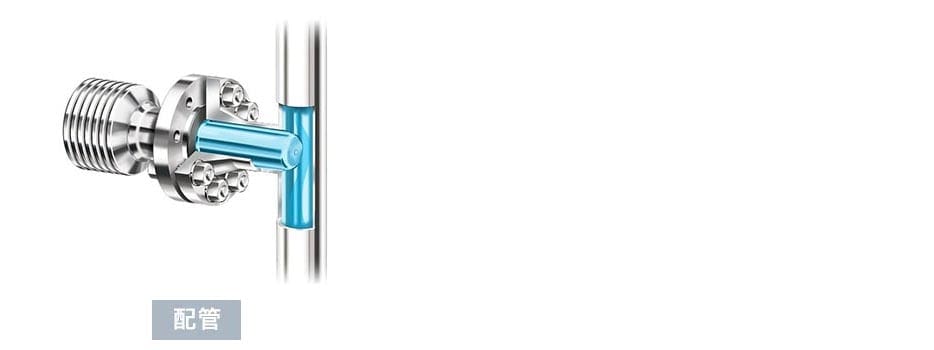

据付例
仕 様SPECIFICATION
センサー
モデル
PR-23-RP
屈折率の範囲
標準:最大範囲 屈折率 nD=1.3200~1.5300(代表的には0~100重量%に相当)、オプションで屈折率 nD ~1.75まで測定可能。
精度
屈折率(nD)で、±0.0002(代表的には±0.1重量%に相当)
温度センサー
Pt-1000内蔵(温度補正用)
周囲温度
センサーは、最高45℃、最低-20℃
指示伝送器は、最高50℃、最低0℃
プロセス接続
JIS10K, 20K 50A フランジ/ANSIフランジ150lbs, 300lbs 2インチ
プローブ挿入長:130mm
プロセス圧力
最大1.4MPa(温度120℃以下)、最大1.2MPa(温度120℃~150℃)
プロセス温度
-40~150℃
プロセス接液材質
AISI316L(SUS316L相当) or アロイ20、ハステロイC-276、プリズム:サファイア、プリズムガスケット:PTFE
指示伝送器
モデル
DTR
電流出力
独立2出力、4~20mA、最大負荷1000Ω、出力絶縁 1500VDC or AC(ピーク)
電源
AC100~240V/50~60Hz、オプションDC24V、30VA
センサー接続
1台または2台のセンサーを1台の指示伝送器(DTR)に接続可能。
2台のセンサーに各々別のパラメータを設定可能。
2電流出力は独立しており、プロセスの濃度、温度のどちらでも出力可能。
相互接続ケーブル長さ
標準10m、最長200m(センサー2台接続時はそれぞれの合計長)

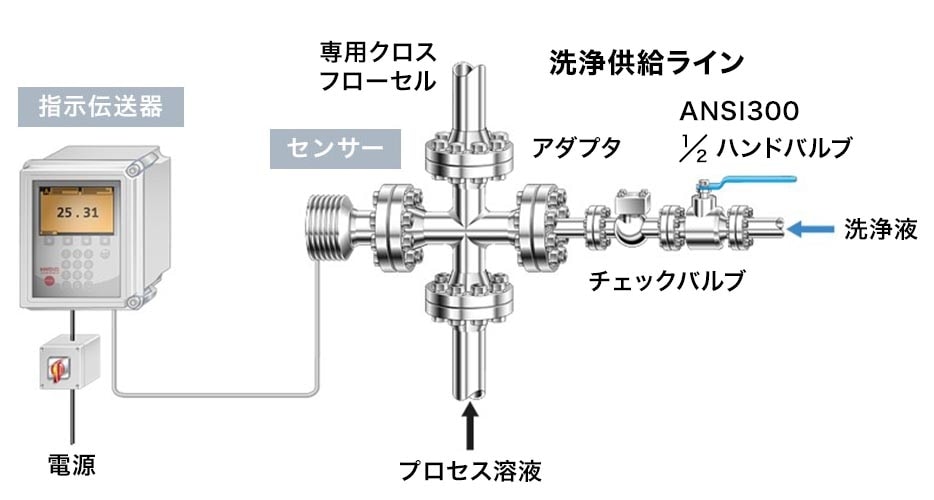

洗浄オプションOPTION
システム構成
  • 1. センサー
  • 2. クロスフローセル CFC-RP(洗浄ノズル付き)
  • 3. 指示伝送器(洗浄リレー内臓)
  • 4. 接続ケーブル
  • 5. 洗浄供給ライン
