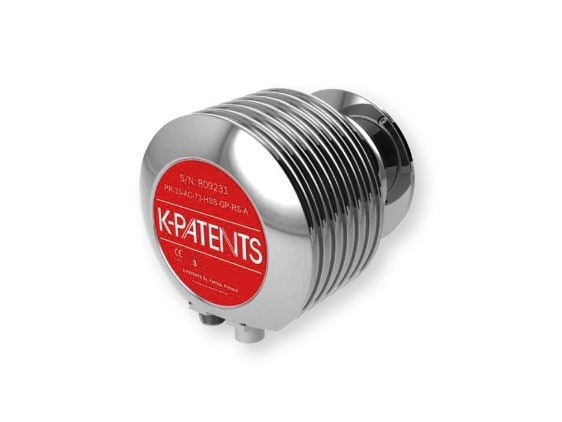

PR-23-GP
PR-23-GP
化学・食品・製糖工場向け
フランジ型プロセス屈折計
  • センサーと指示伝送器のシステム構成
  • 指示伝送器1台にセンサー1台、または2台接続可能
  • プロセス接続：フランジプローブ型他
  • 接液部：AISI316L（SUS316L相当）他
用 途USAGE
化学
苛性ソーダ（水酸化ナトリウム）、濃硫酸、尿素、アンモニア、塩化ナトリウム、アミノ酸、スチレン、ホルムアルデヒド、フェノール、カプロラクタム、PVA（ポリビニルアルコール）、酢酸ビニル、脂肪酸、ソーダ、灰、ナイロン塩、ヘキサメチレンジアミン、硝酸、塩化ニッケル … etc
製糖
蔗糖、糖蜜、マルトース … etc
取り付けINSTALLATION

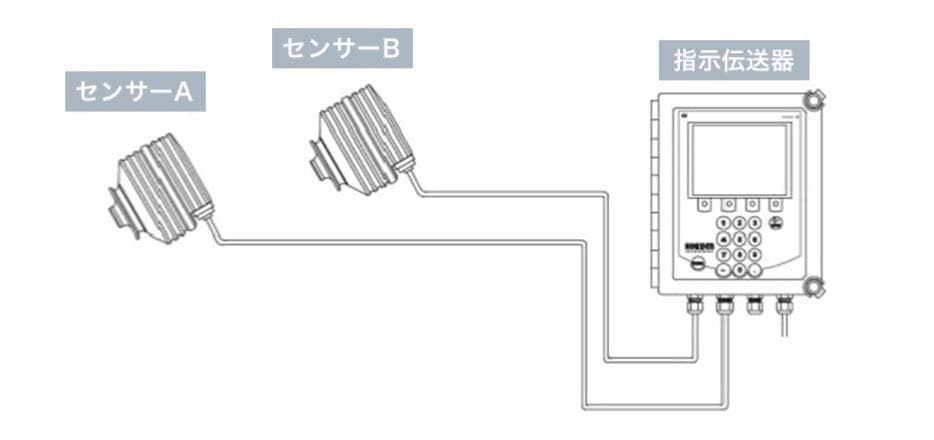

センサーと指示伝送器の構成

指示伝送機1台にセンサー最大2台まで接続可能

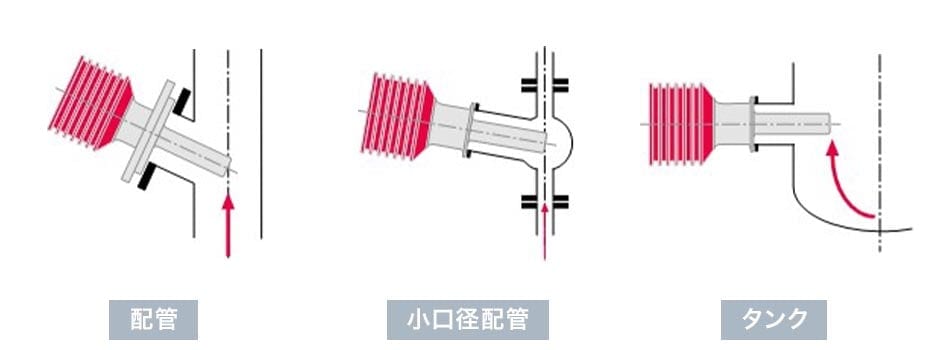

据付例
仕 様SPECIFICATION
センサー
モデル
PR-23-GP
屈折率の範囲
標準：最大範囲 屈折率 nD=1.3200～1.5300（代表的には0～100重量%に相当）、オプションで屈折率 nD ～1.75まで測定可能。
精度
屈折率（nD）で、±0.0002（代表的には±0.1重量%に相当）
温度センサー
Pt-1000内蔵（温度補正用）
周囲温度
センサーは、最高45℃、最低-20℃
指示伝送器は、最高50℃、最低0℃
プロセス接続
JIS10K 80A フランジ/ANSIフランジ150lbs 3インチ/サンドヴィックLクランプ88mm
プローブ挿入長：130mm
プロセス圧力
最大1.4MPa（温度120℃以下）、最大1.2MPa（温度120℃～150℃）
プロセス温度
-20～150℃
プロセス接液材質
AISI316L（SUS316L相当）、プリズム：サファイア、プリズムガスケット：PTFE
指示伝送器
モデル
DTR
電流出力
独立2出力、4～20mA、最大負荷1000Ω、出力絶縁 1500VDC or AC（ピーク）
電源
AC100～240V/50～60Hz、オプション DC24V 30VA
センサー接続
1台または2台のセンサーを1台の指示伝送器（DTR）に接続可能。
2台のセンサーに各々別のパラメータを設定可能。
2電流出力は独立しており、プロセスの濃度、温度のどちらでも出力可能。
相互接続ケーブル長さ
標準10m、最長200m（センサー2台接続時はそれぞれの合計長）
洗浄オプションOPTION

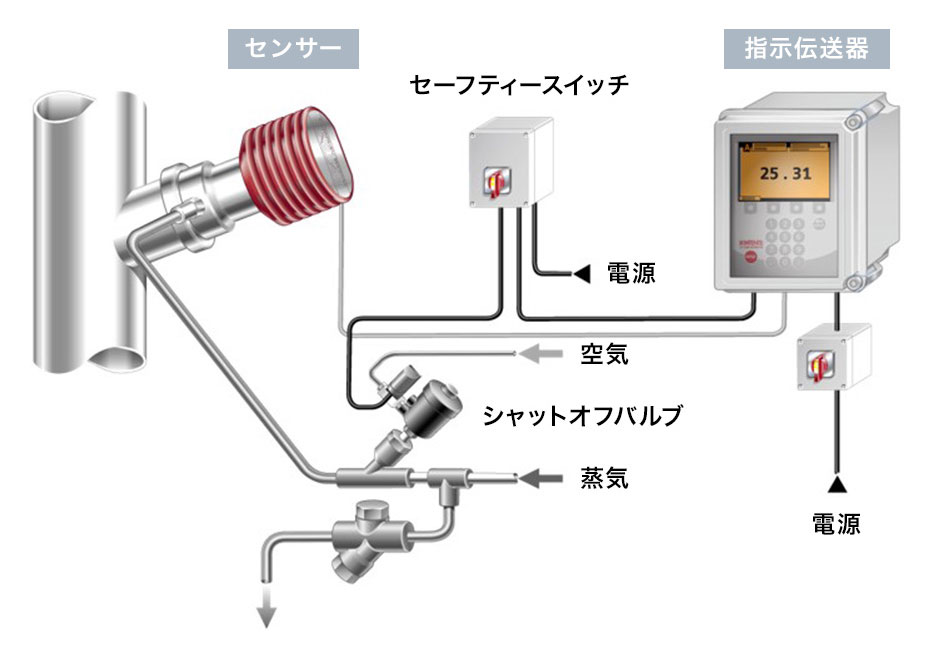

蒸気によるプリズム洗浄
システム構成
  • １.　センサー
  • ２.　指示伝送器（洗浄リレー内蔵）
  • ３.　接続ケーブル
  • ４.　洗浄ノズル
  • ５.　逆止弁（チェックバルブ）
  • ６.　スチームトラップ付遮断弁（シャットオフバルブ）

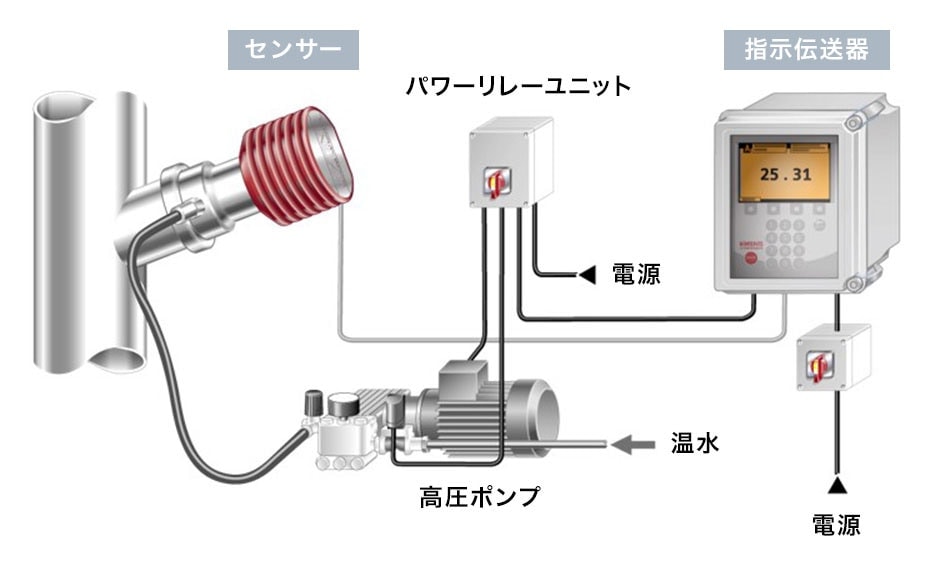

高圧水によるプリズム洗浄
システム構成
  • １.　センサー
  • ２.　指示伝送器（洗浄リレー内蔵）
  • ３.　接続ケーブル
  • ４.　洗浄ノズル
  • ５.　逆止弁（チェックバルブ）
  • ６.　高圧ポンプ
  • ７.　パワーリレーユニット
