半導体プロセス関連 分析・評価業務のご提供
対象
最先端量産ラインでの経験をベースに、半導体プロセス関連の分析・評価を得意としています。
| 対象 | 分析感度 | 特長 |
|---|---|---|
|
ウェーハ |
E8～E10 atoms/cm2 |
|
| 0.01～1 ng/cm2 |
|
|
|
クリーンルーム・装置内雰囲気 |
0.1～10 ng/m3≒ppt |
|
|
建屋材料、装置構成部材 |
ppt～ppm |
|
|
薬液、純水 |
ppt～ppb |
|
|
固体材料 |
ppb～ppm |
|
受託内容に関しましては、秘密厳守で対応いたします（ご希望により、秘密保持契約を締結させていただきます）。分析・評価について、お気軽にご相談・ご依頼ください。
分析事例
半導体プロセスでの分析事例
最先端量産ラインでの経験をベースに、半導体プロセス関連の分析・評価を得意としています。
| 工程、装置 | 分析項目 | 分析装置 | |
|---|---|---|---|
| 酸化、インプラ、成膜 | 拡散装置 イオン注入装置 |
ウェーハ表面、膜中金属不純物分析 | VPD-ICPMS |
| ウェーハ表面有機物分析 | TDS-GCMS | ||
| 拡散装置内雰囲気分析（イオン性､有機） | ICG，ICPMS，GCMS | ||
| ケミカルフィルタの除去性能評価（イオン性、有機） | ICG，ICPMS，GCMS | ||
| CVD装置 | ウェーハ付着異物成分分析 | XMA | |
| ウェーハ表面、膜中金属不純物分析 | TXRF，VPD-ICPMS | ||
| 拡散装置内雰囲気分析（イオン性､有機） | ICG，ICPMS，GCMS | ||
| リソグラフィー | EB描画装置 スキャナー ステッパ |
装置内雰囲気分析(イオン性､有機) | ICG，GCMS |
| ウェーハ不純物分析 | TXRF，VPD-ICPMS | ||
| エッチング アッシング |
プラズマエッシャー プラズマアッシャー オゾンアッシャー |
ウェーハ付着異物成分分析 | XMA |
| ウェーハ表面、膜中金属不純物分析 | TXRF，VPD-ICPMS | ||
| ウェーハ表面有機物分析 | TDS-GCMS | ||
| 計測 | 側長SEM 膜厚計 |
ウェーハ表面有機物分析 | TDS-GCMS |
| 装置内雰囲気分析（イオン性､有機） | ICG，GCMS | ||
| 共通 | 装置内発塵異物の成分分析 | XMA､異物アナライザ | |
| 装置部品からのアウトガス分析 | GCMS､ICG | ||
用語説明
XMA：X線分析装置 TXRF：全反射蛍光X線分析装置 ICG：イオンクロマトグラフ
GCMS：ガスクロマト質量分析装置 TDS：昇温脱ガス分析装置
VPD：気相分解液滴回収前処理装置 ICPMS：プラズマ発光質量分析装置
分析例のご紹介
ウェーハの無機・有機分析

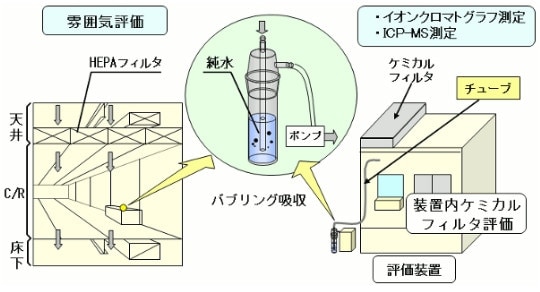

クリーンルーム装置内雰囲気分析

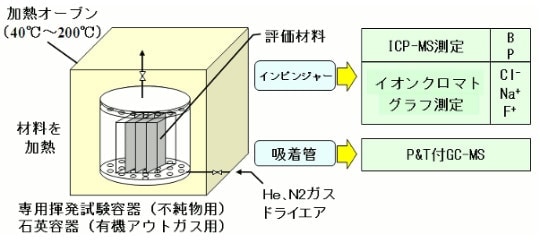

建屋材料、装置構成部材分析
薬液、純水、固体材料の不純物分析

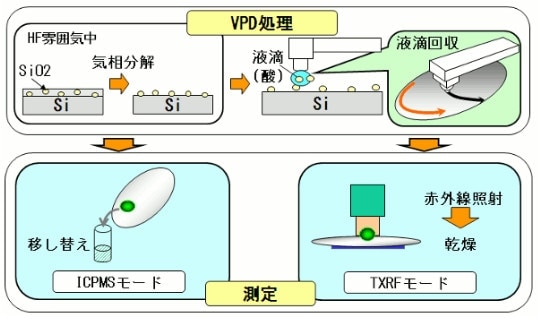

金属不純物評価法
*1 半導体以外の分野にも幅広く応用できる分析方法です。
ラインアップ
主要分析・測定器のラインアップ
クリーンルーム内に各装置とも複数台保有し、最適の状態を常に維持しています。
特に、ICP－MS、TXRF、ZAA、ICG、GC－MSの分析・測定は最も得意としています。
- ICP質量分析装置（ICP－MS）
- 全反射蛍光X線分析装置（TXRF）
- 偏向ゼーマン原子吸光光度計（ZAA）
- イオンクロマトグラフ（ICG）
- ガスクロマトグラフ質量分析装置（GC－MS）
- P＆T-ガスクロマトグラフ（P＆T－GC）
- 顕微蛍光分光光度計（MFS）
- フーリエ変換型赤外分光光度計（FT－IR）
- 大気圧イオン化質量分析装置（API－MS）
- 昇温脱ガス装置（TDS）
