CAD Navigation System NASFA (Navigation System of Failure Analysis)

CAD Navigation System NASFA (Navigation System of Failure Analysis)

CAD Navigation System(CAD-Navi)를 사용하면 SEM 또는 FIB에서 관찰 중인 LSI의 배선이 CAD 데이터의 어느 배선에 대응하는지를 확인할 수 있습니다.
CAD 데이터 상의 좌표 위치를 지정함에 따라 장비의 Stage가 그 좌표와 연동하여 대응하는 위치의 SEM Image(FIB의 경우 SIM Image)를 표시합니다.
또한 CAD 데이터와 SEM Image를 겹쳐서 표시(Overlay 표시)할 수 있으므로 하층 배선의 위치 확인이 용이하여 해석 작업의 효율을 큰 폭으로 상승시킬 수 있습니다.

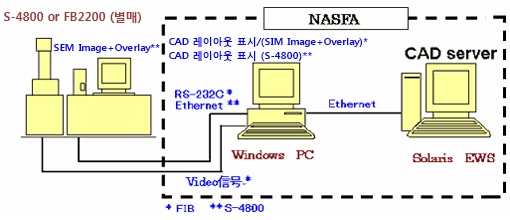

시스템 구성 예시

FE-SEM/FIB 장비와 CAD Navigation (CAD-Navi) 의 시스템 예시

-
CAD-Navi 구성 품목: NASFA(소프트웨어) / WorkStation / PC

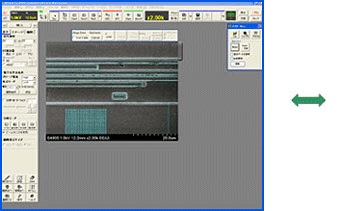

FIB

-
SIM Image
-
CAD 데이터
-
Overlay 표시 (SEM Image + CAD 데이터)

S-4800

-
Overlay 표시 (SEM Image + CAD 데이터)
-
CAD 데이터
