自動車向けサービス(分光光度計)

-

本サービスが求められる背景

近年の自動運転技術向けのセンサーやディスプレイの視認性向上技術、外装・内装部材の高付加価値化に対して、光学特性の評価ニーズが増加しています。
日立ハイテクでは自社技術を用いた光学系の評価サービスや、それに付随する信頼性試験、物理試験の総合的な対応が可能となります。

分光光度計について

分光光度計は分光器と光電子増倍管などを組み合わせて,光の波長ごとのスペクトルの強度分布を測定する装置であり、液体/固体の様々な測定が可能となります。

固体試料の測定について

固体試料測定に特化した試料室に測定目的に応じた付属装置をラインアップしております。

UH4150の試料室と付属装置
UH4150の試料室と付属装置

【スペクトル測定】

  • 透過スペクトル測定 :レンズやガラス、樹脂などの波長毎の透過光の強度分布を取得します。
  • 反射スペクトル測定 :ミラーや塗料の波長ごとの反射光の強度分布を取得します。
-

【応用計測】

取得したスペクトル情報を基に、日射透過/反射計算、可視光透過/反射、色彩計算、黄色度、白色度の計算をすることができます。

液体試料の測定について

液体試料では吸収スペクトルを測定します。主に石英製の10mm角セルなどに試料を入れ測定します。

【スペクトル測定】

  • 吸収スペクトル測定 :波長毎の透過光の強度分布より吸光度に換算して試料の吸収特性を取得します。
吸収スペクトル
吸収スペクトル

よくある評価サービスの一例

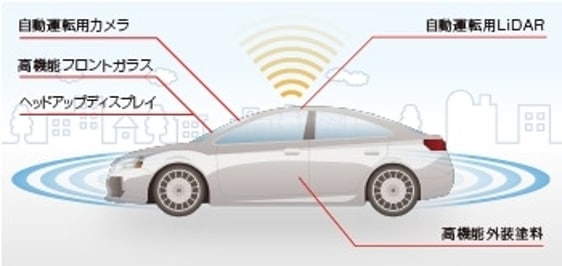

自動車向けでは、自律センサーやディスプレイに用いられる光学部材、外装や内装パーツなどの透過率、反射率測定に対応しています。

部材 対象部品 測定種別
自律センサー (カメラ)(LiDAR) レンズ 透過
IRカットフィルター 透過
光学フィルター 透過/反射
CMOSカメラ 反射
NIR透過外装カバー 透過/反射
ディスプレイ (ヘッドアップディスプレイ)
(インパネ)
ARコート 反射
コールドミラー 透過/反射
ハーフミラー 透過/反射
外装・内装 (フロント・サイド・リアガラス)
(ダッシュボード)(外装色)
IRカットガラス 透過/反射
UVカットガラス 透過/反射
遮熱塗料 反射
カメラ組レンズの透過率測定

組レンズ向けの試料ホルダを製作可能です。可視域で高い透過率を有していることが分かります。

高機能外装塗装の日射反射率測定

積分球の背面に試料を設置することにより、遮熱塗料などの全反射率測定が可能です。オプションパッケージを用いることで、自動で日射反射率の計算も可能です。

デュアルバンドパスフィルタのUV/VIS/NIR透過率測定

LiDARにはさまざまな方式が開発されていますが、可視光によるカラーカメラ画像と940 nmの赤外光源にて距離情報を同時取得する方式が検討されています。その際、ノイズの原因となる不要な光はブロックし、カメラ撮影のための可視光の波長範囲とLiDARのための近赤外の特定の波長範囲を透過するデュアルバンドパスフィルターが用いられます。UH4150形では、紫外・可視・近赤外領域にて高い透過率と低い透過率分布を有する試料においても高精度で測定することが可能です。

自動運転用LiDAR向け平面鏡の角度可変反射測定

LiDARに用いられるミラーは、高入射角にて高い反射率が求められます。微小自動角度可変絶対反射測定システム(特注)を用いて入射角度5°~75°におけるAlミラーの反射率を測定しました。

<対応装置>

日立ハイテクサイエンス製 紫外可視近赤外分光光度計 UH4150/UH4150 AD+
日立ハイテクサイエンス製
紫外可視近赤外分光光度計
UH4150/UH4150 AD+
項目 UH4150 /UH4150 AD+
検出器 紫外・可視域:光電子増倍管、
近赤外域:冷却型PbS(UH4150)
:冷却形InGaAs(UH4150AD+)
測定可能波長範囲
  • UH4150AD+
    (直入射検知器付属装置) 185~3,300 nm
    (Φ60標準積分球付属装置) 240~2,600 nm
    (Φ60高感度積分球付属装置) 190~2,600 nm
    設定可能波長範囲 175~3,300 nm
  • UH4150AD+
    (直入射検知器付属装置) 185~1,800 nm
    (Φ60標準積分球付属装置) 240~1,800 nm
    設定可能波長範囲 175~2,000 nm
測定モード 吸光度(Abs)、透過率(%T)、反射率(%R)、光学濃度 (O.D.)
参照側エネルギー(E(R))/試料側エネルギー(E(S))
測光レンジ
  • UH4150
    (直入射検知器付属装置)
    吸光度:-2~+5.0 Abs(0.001 Abs単位)
    透過率・反射率:0~999.99
  • UH4150AD+
    (直入射検知器付属装置)
    吸光度;紫外・可視域:-2~8 Abs、近赤外域:-2~7 Abs
    透過率/反射率:0~999.99
    (Φ60標準積分球検知器付属装置)
    吸光度; 紫外・可視域:-2~6 Abs、近赤外域:-2~5 Abs
    透過率/反射率:0~999.99
測光正確さ ±0.002Abs(0≦A<0.5 Abs)、±0.004 Abs(0.5≦A≦1.0 Abs)、±0.3 %T NIST SRM 930に準じたフィルタにて検定

お問合せ先

「人手が足りない」「設備の空きがない」「評価方法が分からない」「規格外の評価を実施したい」など、製品評価に関わるお困りごとについて、お気軽にご相談下さい。

株式会社日立ハイテク テストエンジニアリング部
TEL:080-8420-3572

お問い合わせ
