SÆMic. SEM+AFM相関顕微鏡法

-

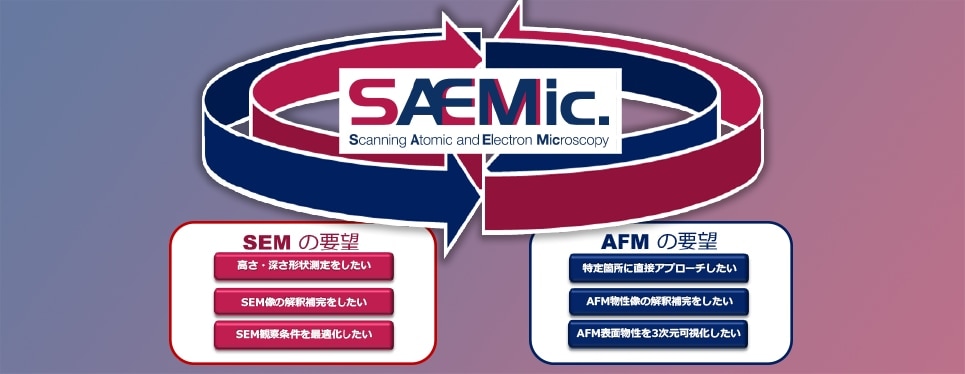

SÆMic.(セイミック)とは?

SEM AFM 相関顕微鏡法

SEMとAFM 異なる特徴を有する機器の親和性を高めることで
多角的な解析を実現する日立ハイテク独自の観察手法

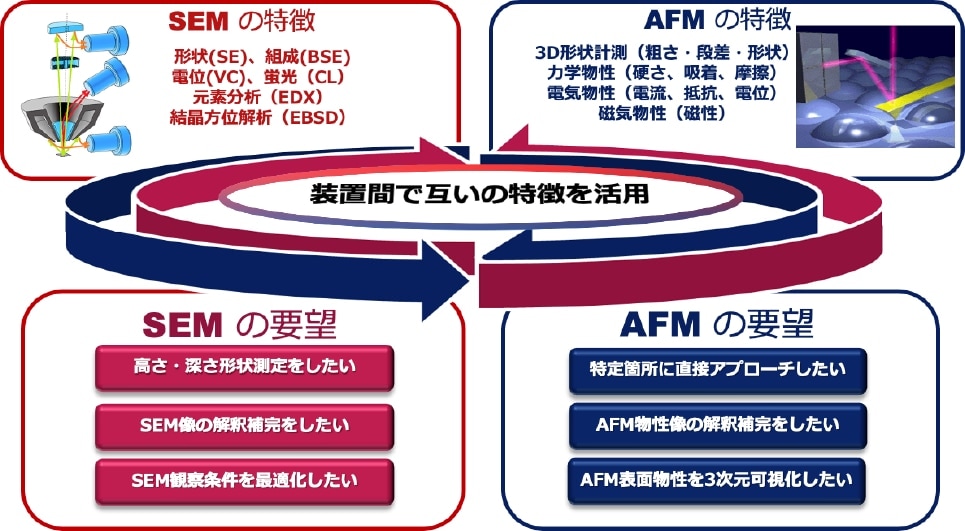

装置間で互いの特徴を活用
-
SEMとAFM、異なる装置の特徴がある機能で同じ場所を観察してみたい。
しかし装置の中に異なる装置を組み込むと、それぞれの性能に制約が生じてしまいます。
日立ハイテクは、その矛盾を解決すべくSEMとAFM それぞれの機器の特性を活かしながら連携させることで計測や機械物性・電気特性・成分分析などを含めたナノ3D形状計測ソリューションを実現しました。
この新しい観察手法は、従来の解析手法では判らなかった多角的な解決アプローチを可能にします。
ここでは、試料のカテゴリー毎に用途例を簡易データシートとしてご紹介します。

SÆMic. 対象機器

2種類のSEAMic.
大気非暴露
試料の表面研磨からSEM/AFM観察まで大気非暴露を実現
電動座標リンク
電動ステージによる自動装置間の座標リンクを実現

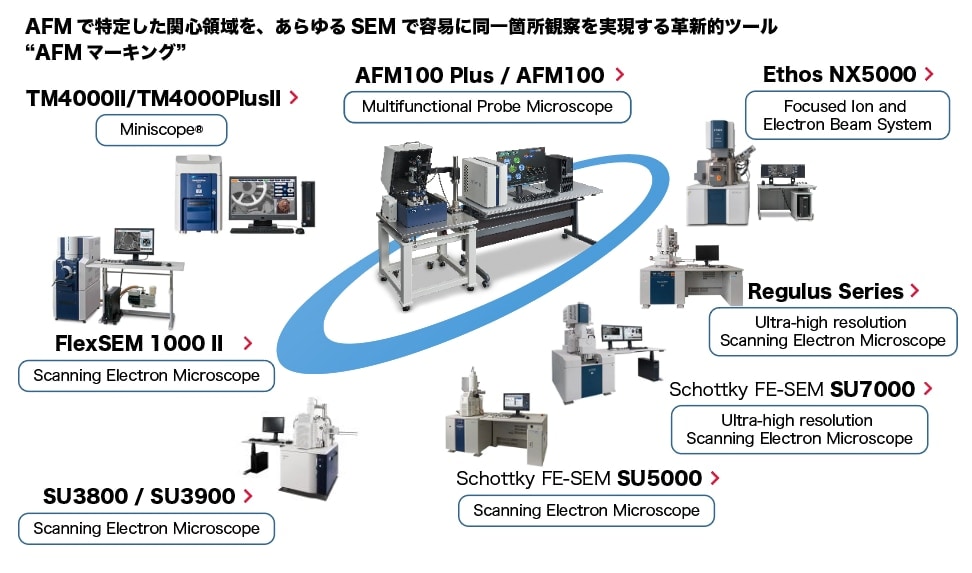

AFMマーキング
AFMで特定した関心領域を、あらゆるSEMで容易に同一箇所観察を実現する革新的ツール“AFMマーキング”

イオンミリングとの親和性

SEAMic.を支える技術

AFMデータの改善

イオンミリングによる表面処理技術との組合せによる

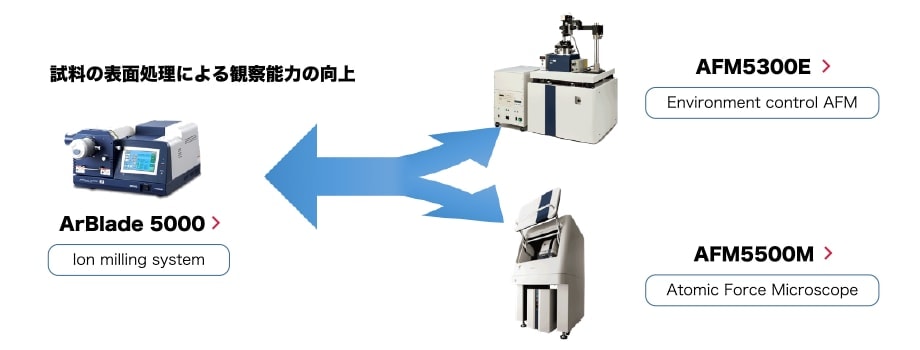

SÆMic. AFMの観察能力向上

試料の表面処理による観察能力の向上

SÆMic. アプリケーション事例

アプリケーション事例【半導体・電子部品】

データシート例

電極用めっきの腐食解析

【SEM観察の目的】
腐食した電極めっき表面の元素分布観察。
【AFM観察の目的】
コンダクティブAFMによる抵抗分布観察。
【SÆMic.付加価値】
腐食した部分の抵抗変化の要因が、Auメッキの剥がれと下地であるNi/Cuの露出と酸化であることが、元素分布観察から判明。
電子部品
試料:24時間塩水噴霧試験を実施したCu基板上Ni/Auめっき電極
AFM物性像の解釈補完

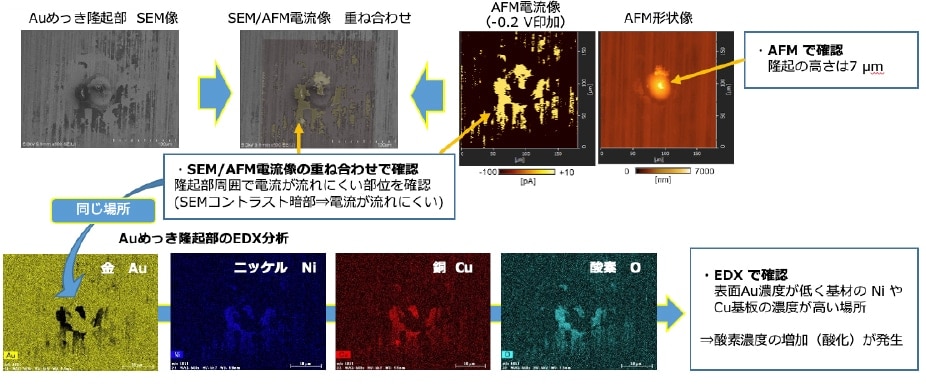

電極用めっきの腐食解析

電流像+SEM-EDX像

表面形態や元素分布と抵抗変化の相関が明らかになった

【半導体・電子部品】データシートインデックス

分野 アプリ事例 相関解析の概要
半導体 7 nmノードデバイス故障解析 7 nmノードデバイス故障解析 SEM VCで故障箇所特定 ⇒ C-AFMで故障要因解明
シリコン太陽電池pn接合部の相関解析 シリコン太陽電池pn接合部の相関解析 SEM EBICでpn接合観察 ⇒ SSRMでドーパント分布観察
電子部品 積層セラミックコンデンサ断面解析 積層セラミックコンデンサ断面解析 電圧印加時のSEM EBIC観察 ⇒ KFMで定量的な電位値測定
電極用めっきの腐食解析 電極用めっきの腐食解析 C-AFMで導電性分布観察 ⇒ EDXで導電性低下要因を解明

アプリケーション事例【電池】

データシート例

LIB セパレータの形状観察

【SEM観察の目的】
LIBセパレータ表面の高スループット形状観察。
【AFM観察の目的】
LIBセパレータ表面のダメージレス形状観察。
【SÆMic.付加価値】
事前にAFMを用いて表面形状を観察することで、SEMの電子線ダメージによる影響を可視化し、その影響を抑えた観察条件探しに役立つ。
電池
試料:Li電池用セパレータ(IL2000を0.5%にエタノール希釈した溶液で処理)
SEM観察条件の最適化

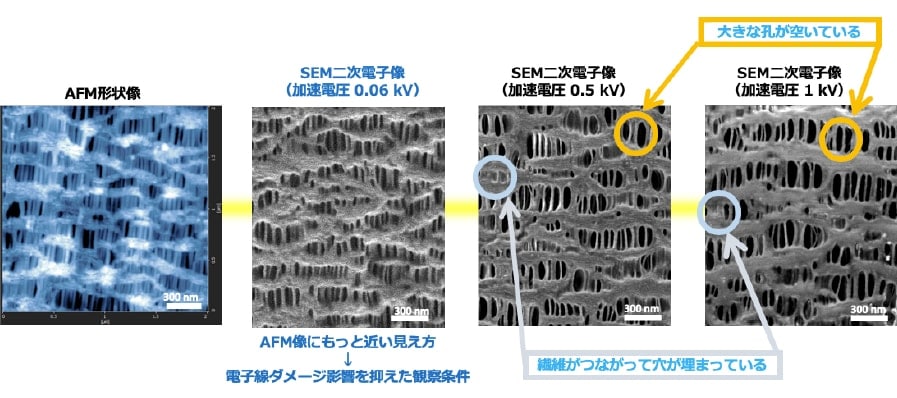

LIB セパレータの形状観察

AFM像+SEM二次電子像

電子線ダメージ影響の少ないSEM観察条件の最適化

【電池】データシートインデックス

分野 アプリ事例 相関解析の概要
電池 プレス条件を変えたLIB 正極の相関解析 プレス条件を変えたLIB 正極の相関解析 SSRMによる導電性分布観察 ⇒ EDX元素分布との相関
充放電サイクル前後のLIB負極の相関解析 充放電サイクル前後のLIB負極の相関解析 SSRMによる導電性分布観察 ⇒ EDX元素分布との相関
LIBセパレータの形状観察 LIBセパレータの形状観察 SEM電子線ダメージ影響 ⇒ AFMクロスチェックによるSEM観察条件の最適化
硫化物系全固体電池正極の相関解析 硫化物系全固体電池正極の相関解析 KFM表面電位分布観察とSSRM導電性分布観察 ⇒ EDX元素分布との相関

アプリケーション事例【材料・その他】

データシート例

炭素鋼の腐食解析

【SEM観察の目的】
フラットミリング処理した炭素鋼の低倍EBSDによる結晶方位分布観察。
【AFM観察の目的】
大面積KFMによる表面電位分布観察。
【SÆMic.付加価値】
この事例では腐食メカニズムを解明する上で重要な表面電位分布の要因が結晶方位の違いによるものであると判明。
腐食が進行しやすい電位差の大きいグレイン界面と、結晶方位の関係も明らかになった。
また、KFM/EBSD観察ではフラットミリング処理が有効であることも判明した。
金属
試料:炭素鋼(S45C)の機械研磨及びフラットミリング処理面
試料提供ならびにデータ解析ご協力:新構造材料技術研究組合(ISMA)
及び物質・材料研究機構 片山英樹様
AFM物性像の解釈補完

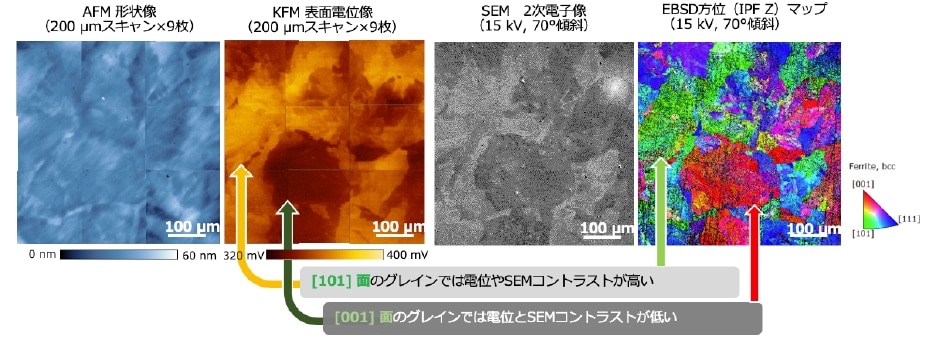

炭素鋼の腐食解析

KFM像+SEM-EBSD像

結晶方位マップから表面電位分布の要因が明らかになった

【材料・その他】データシートインデックス

分野 アプリ事例 相関解析の概要
材料・その他 炭素鋼の腐食解析 炭素鋼の腐食解析 KFMで腐食解析に有効な電位分布観察 ⇒ EBSD結晶方位との相関解析
アルミ合金腐食の2D/3D解析 アルミ合金腐食の2D/3D解析 KFMの2D電位分布 ⇒ FIB-SEM-EDXで3D元素分布による腐食進行の可視化
永久磁石の構造解析 永久磁石の構造解析 MFMによる磁区観察 ⇒単磁区/多磁区状態の識別、及び材料と磁性の相関
AlTiC材の二次電子像解釈解明 AlTiC材の二次電子像解釈解明 SEM SE像の電位コントラスト ⇒ C-AFMで電位コントラスト要因解明
自己組織化ポリマーの形状計測 自己組織化ポリマーの形状計測 SEMで場所探し ⇒ AFMで3D形状計測
導電ゴムのCB可視化と導電性評価 導電ゴムのCB可視化と導電性評価 SEM SE像の電位コントラストでCB分散可視化 ⇒ C-AFMでCBの導電性評価
バイオミメティクスのための蝶の翅 形状計測 バイオミメティクスのための蝶の翅 形状計測 SEMで場所探し ⇒ AFMで3D形状計測
グラフェンの相関解析 グラフェンの相関解析 SEMで場所探し ⇒ AFM/KFMで層数と仕事関数差を計測
小型AFMと卓上SEMによるジュラルミン耐食性評価 小型AFMと卓上SEMによるジュラルミン耐食性評価 KFMで腐食解析に有効な電位分布観察 ⇒ SEM-EDX元素分布との相関解析

アプリケーション事例【イオンミリング活用事例】

【イオンミリング活用事例】データシートインデックス

分野 アプリ事例 相関解析の概要
イオンミリング
活用事例
磁石MFM観察におけるイオンミリング効果 磁石MFM観察におけるイオンミリング効果 イオンミリング加工 ⇒ 加工筋や研磨残差の除去
炭素鋼KFM観察におけるイオンミリング効果 炭素鋼KFM観察におけるイオンミリング効果 イオンミリング加工 ⇒ 表面汚れや析出物を除去
高分子AFM観察におけるイオンミリング効果 高分子AFM観察におけるイオンミリング効果 イオンミリング加工 ⇒ 表面汚れや析出物を除去

SÆMic. 紹介WEB動画

※ご覧になるには弊社会員制サイト 【 S.I.navi 】の登録が必要です。

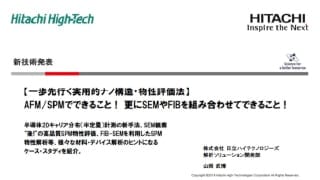

講演者: 株式会社日立ハイテク 解析ソリューション開発部 山岡 武博
半導体2Dキャリア分布(半定量)計測の新手法、SEM観察“後!”の高品質SPM物性評価、FIB-SEMを利用したSPM物性解析等、様々な材料・デバイス解析のヒントになるケース・スタディを紹介します。

講演者: 株式会社日立ハイテク 解析ソリューション開発部 山岡 武博

講演者: 株式会社日立ハイテク 解析ソリューション開発部 相蘇 亨
走査型プローブ顕微鏡(SPM/AFM)や光干渉計測システム(CSI)は、試料表面の3次元形状を定量計測することが可能であり、機械特性・電磁気物性測定や非破壊層断面解析など、形状と同時に様々な情報が得られます。また、当社独自のSEM/FIBとのリンケージ機能(SÆMic.)による最新アプリケーションもご紹介いたします。

講演者: 株式会社日立ハイテク 解析ソリューション開発部 相蘇 亨

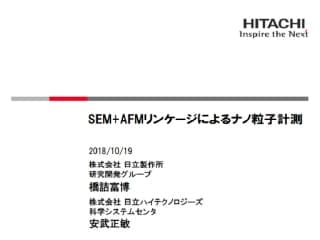

講演者: 株式会社日立製作所 研究開発グループ 橋詰 富博
微粒子の3次元形状をAFM(原子間力顕微鏡)で計測する場合、孤立分散状態が実現できるのが理想的である。表面修飾基板キットを用いると、複数の表面修飾による相互作用が期待され、種々の微粒子に適応できる。AFM計測では、計測場所を特定するための予備計測が律速になる場合がある。SEM(走査型電子顕微鏡)で迅速に計測場所を決め、SEMとAFMでリンケージ計測して相補的な情報を得ることは、重要な計測手法となると期待される。これらの手法についての応用例をご紹介します。

講演者: 株式会社日立製作所 研究開発グループ 橋詰 富博

講演者: 株式会社日立ハイテク 解析ソリューション開発部 伊與木 誠人
SEMによる形状観察・組成・元素分析等と、AFMによる3D形状計測・電磁気物性・機械物性を同一箇所で測定し、それぞれのデータの相関評価を行うSEM/AFM相関顕微鏡手法(SÆMic.)を使用した座標リンケージによる電極腐食部位の分析や雰囲気遮断ホルダーによるイオンミリング加工後のLiイオン電池の分析などの事例をご紹介いたします。

講演者: 株式会社日立ハイテク 解析ソリューション開発部 伊與木 誠人

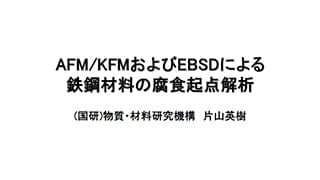

講演者: 国立研究開発法人物質・材料研究機構 片山 英樹 先生
自動車等の燃費改善には、動力機関の効率向上とともに車両の軽量化が重要であり、構造部材への超高強度鋼材の適用はその手段の一つです。しかしながら、超高強度鋼材は従来の鋼材に比べて非常に多くの異相界面などが存在しており、優れた機械的特性を示す反面、表面の不均一性による腐食起点の要因が増加する可能性があります。腐食起点の要因を解明するためにはナノ・ミクロレベルでの情報を得る必要があり、本講演では、AFM/KFMおよびEBSDを用いて金属組織と腐食起点の関係について、これまで解析してきた研究事例を紹介します。

講演者: 国立研究開発法人物質・材料研究機構 片山 英樹 先生
