OE750によるMg-Al-Zn合金の元素分析
現在、地球環境保護などの観点から二酸化炭素の排出量の低減を目的とした輸送機器の軽量化が進んでいます。軽量化の手段としては構造を変える、材料を減らす、材料を変えるなどがありますが、中でも車体や車両の材料置換が進んでおり、従来の鉄鋼から超ハイテン鋼やアルミニウム合金に変わり始めています。
実用金属中で最も軽量であるマグネシウム合金は、振動吸収性や電磁遮蔽性などに優れていますが、耐食性が低い、発火しやすい、加工が難しいといった欠点から、車体や車両部品への適用には課題がありました。これらの課題を解決するため、耐食性を向上させるためAlやZnを添加、難燃性を持たせるためCa、Srあるいは希土類元素などを添加することで、様々な特性を持ったマグネシウム合金が開発されています。
本資料では、OE750によるMg-Al-Zn合金の元素分析をご紹介します。
Mg-Al-Zn合金の元素分析
分析方法
| 光学系 | パッシェン・ルンゲ |
|---|---|
| 焦点距離 | 400 mm |
| 回折格子溝数 | 2400 本/mm |
| 検出器 | マルチCMOS |
| 観察波長範囲 | 119～766 nm |
| 光学系雰囲気 | 中圧真空 |
| 認証標準物質 (CRM) |
65X MGA13 (batch A) (MBH Analytical Ltd) |
|---|---|
| 前処理方法 (切削) |
精密卓上旋盤 Compact 9 (東洋アソシエイツ) 回転速度：100～2500 (min-1) |
| 分析条件 | MG_000 (Mg合金分析用プログラム) |
分析例
- Mg-Al-Zn合金の認証標準物質を10箇所測定し、平均値 (Avg.)と相対標準偏差 (RSD) 算出しました（表3）。
- 全ての元素において、認証値と同等の結果が得られました。
- RSDは良好であり、精度良く測定できていることが分かります。*
- 標準の分析プログラムで32元素の測定が可能なため、新たな合金や添加元素の分析にも対応できます。
* 検出下限値近傍および検出下限値以下の元素は除く。

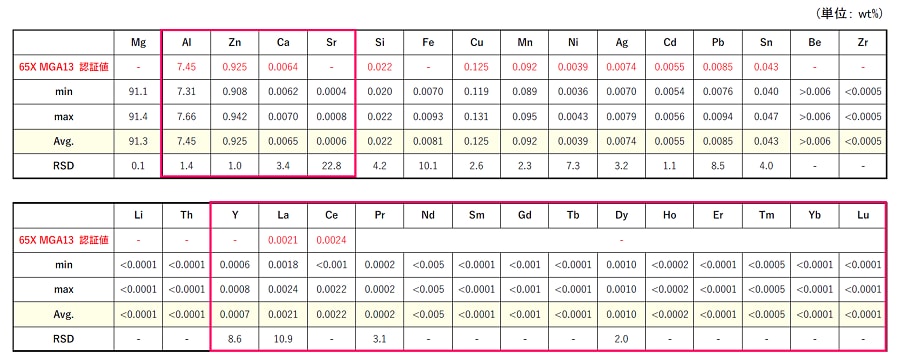

表3. 認証標準物質 (65X MGA13) の認証値および測定結果
詳細データ

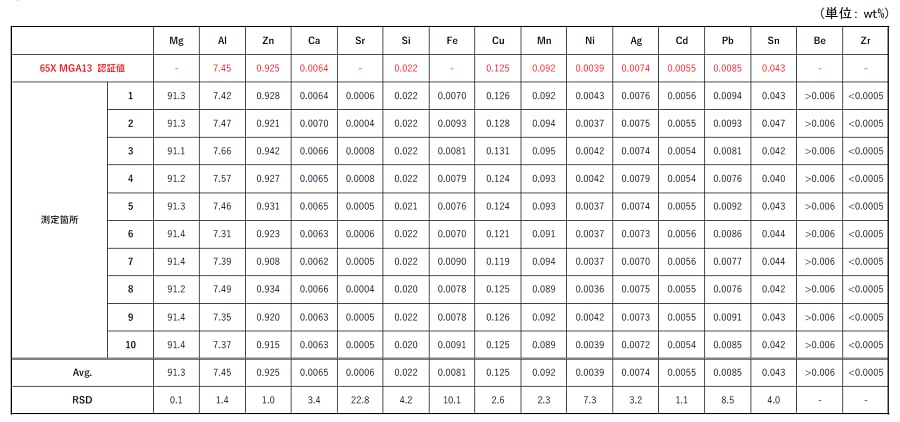

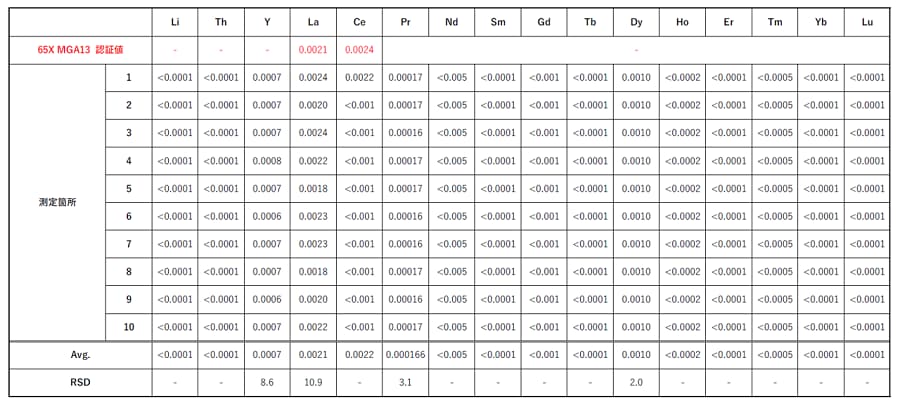

表4. 認証標準物質 (65X MGA13) の測定結果
